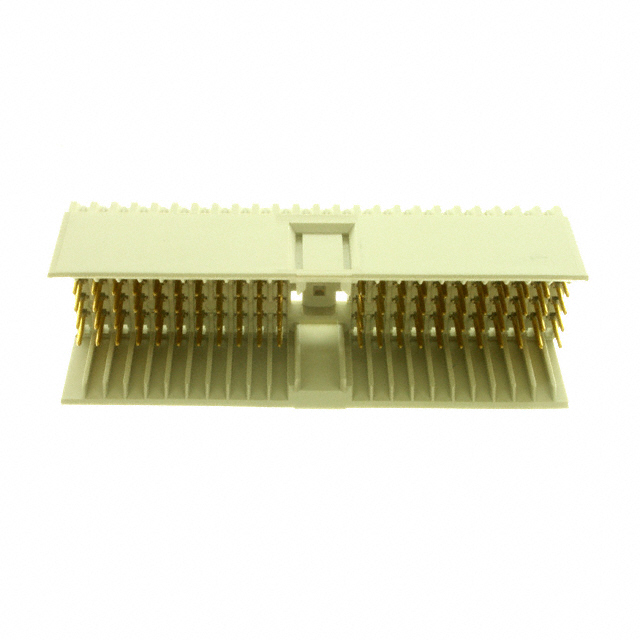

100143-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板公端 PCB 安装接头,中心线间距为 2mm,采用垂直 PCB 安装方向。可用于夹层和传统背板架构,数据速率 ≤1 Gbps。
供应商型号: JY-100143-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 100143-1

100143-1概述


    产品简介


    产品名称:PCB Mount Header
    产品类型: Z-PACK 2mm HM 硬度背板连接器
    主要功能: 适用于电路板之间的传统背板和层叠式连接。通过其高可靠性和稳定性,实现高速信号传输(≤1 Gb/s)。
    应用领域: 这种连接器广泛应用于电信、计算机、航空航天、工业自动化等领域,特别是在需要高密度连接和高性能信号传输的应用场景中。

    技术参数


    - 产品型号: 100143-1
    - 数据速率: ≤1 Gb/s
    - 连接器类型: 2mm HM 硬度背板连接器
    - 连接器系统: 板对板
    - 端接类型: 插针式
    - 接触面积: 镀金,镀金厚度为 0.8 μm
    - 接触材料: 磷青铜基材
    - 接触电流额定值: 最大 1.5 A
    - 信号特征: 标准串扰版本
    - 中心间距: 2 mm [0.078 in]
    - 接触面积长度: 13.45 mm
    - 引脚长度: 3.7 mm
    - 安装方向: 垂直安装
    - 操作温度范围: -55°C 至 125°C [-67°F 至 257°F]
    - UL 可燃性等级: UL 94V-0
    - 包装数量: 10
    - 包装方式: 管装

    产品特点和优势


    - 高可靠性: 采用磷青铜基材和镀金接触面,保证了高可靠性及耐用性。
    - 高数据传输率: 最大数据传输速率为 1 Gb/s,适合于多种高速通信应用。
    - 紧凑设计: 尺寸为 50 mm,能够在有限空间内实现高效布线。
    - 宽温度范围: 操作温度范围为 -55°C 至 125°C,适合恶劣环境应用。
    - 易于安装: 垂直安装设计简化了安装过程,提高了生产效率。

    应用案例和使用建议


    应用案例
    这种连接器常用于服务器、路由器、交换机等电信设备中,实现多层电路板之间的高速信号传输。它在大型数据中心、工业控制系统和医疗设备中的应用也非常广泛。
    使用建议
    - 布局优化: 在进行电路板布局时,尽量避免信号线过长,以减少信号损耗。
    - 散热管理: 考虑到高数据传输速率下的发热情况,建议在连接器附近安装适当的散热装置。
    - 抗干扰措施: 使用屏蔽电缆和适当的接地技术,提高抗电磁干扰能力。

    兼容性和支持


    - 兼容性: 该连接器可与多种 Z-PACK 2mm HM 系列连接器兼容,包括 100147-1 接收器连接器。
    - 支持与维护: 如需技术支持,请拨打 +1 800 522 6752。厂商提供详尽的产品文档和技术支持服务,确保用户能够顺利进行安装和使用。

    常见问题与解决方案


    - 问题 1:连接器松动
    - 解决方法: 检查安装是否正确,确保连接器与电路板的接触良好。
    - 问题 2:信号传输不稳定
    - 解决方法: 重新检查电路设计,确保信号完整性。考虑增加屏蔽层或使用低串扰版本的连接器。
    - 问题 3:连接器过热
    - 解决方法: 增加散热片或风扇,改善散热效果。检查是否有短路或过载现象。

    总结和推荐


    总体评价: Z-PACK 2mm HM 硬度背板连接器 100143-1 是一款高性能、高可靠性的产品,特别适用于需要高数据传输速率和恶劣环境下的应用。其高接触电流额定值、广泛的温度范围和良好的机械特性使其成为许多领域的理想选择。
    推荐理由: 该产品具有较高的性价比,适用于各种高性能电子设备。无论是电信行业还是工业自动化领域,都能发挥重要作用。因此,强烈推荐使用此产品。
    如有任何疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

100143-1参数

参数
长*宽*高 49.9mm(长度)*15.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

100143-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

100143-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 TE CONNECTIVITY 100143-1 100143-1数据手册

100143-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 64.6518
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.65
