首页  >  产品百科  >  5-2176391-9

5-2176391-9

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 54.9KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: Q-5-2176391-9
供应商: 期货订购
标准整包数: 5000

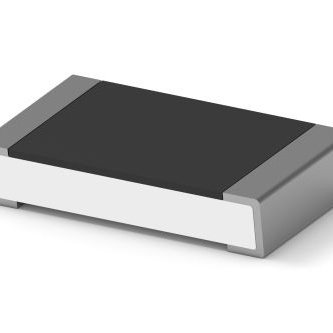

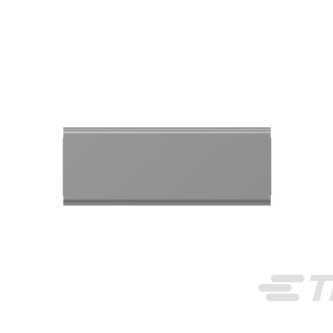

TE CONNECTIVITY 贴片电阻 5-2176391-9

5-2176391-9概述

    电子元器件产品技术手册:SMD薄膜精密电阻

    1. 产品简介


    SMD(表面贴装)薄膜精密电阻是专为高精度需求设计的产品,具有出色的稳定性和可靠性。该系列电阻器采用TaN薄膜技术制造,并经过激光微调以实现精确的阻值。此外,这些电阻器通过了AEC-Q200认证,适用于汽车、医疗设备、测量仪器及工业应用等领域。

    2. 技术参数


    - 阻值范围:
    - 0402 尺寸:40Ω ~ 35kΩ
    - 0603 尺寸:40Ω ~ 130kΩ
    - 0805 尺寸:10Ω ~ 350kΩ
    - 1206 尺寸:10Ω ~ 1MΩ
    - 阻值精度:
    - ±0.1%
    - 温度系数(TCR):
    - ±10PPM/°C
    - 最大耗散功率(@Tamb=85°C):
    - 0402:0.0625W
    - 0603:0.15W
    - 0805:0.2W
    - 1206:0.4W
    - 最大工作电压:
    - 0402:50V
    - 0603:75V
    - 0805:100V
    - 1206:200V
    - 最大过载电压:
    - 0402:100V
    - 0603:150V
    - 0805:200V
    - 1206:400V
    - 工作温度范围:
    - -55°C ~ 155°C

    3. 产品特点和优势


    - AEC-Q200认证:符合汽车电子标准,适合高可靠性的应用场景。
    - 硫化物防护:通过ASTM B809-95标准的湿气测试,确保在恶劣环境下依然能保持稳定的性能。
    - 紧凑封装:多种尺寸选择(0402、0603、0805、1206),适应不同应用场景的需求。
    - 优异的温度系数:阻值随温度变化非常小,确保长期稳定性。
    - 反腐蚀保护层:保护电阻器免受腐蚀,延长使用寿命。

    4. 应用案例和使用建议


    这些电阻器广泛应用于各种高精度电路中,如汽车控制单元、医疗监测设备、工业自动化控制系统等。在使用时应注意以下几点:
    - 安装位置:尽量避免直接暴露于高温或腐蚀环境中,特别是在汽车应用中。
    - 焊接条件:建议使用符合标准的红外焊接条件进行焊接,以确保良好的电气连接。

    5. 兼容性和支持


    - 兼容性:这些电阻器可以与各类标准PCB和陶瓷基板兼容,便于集成到不同的电路系统中。
    - 技术支持:如有疑问,可通过电子邮件、电话或在线聊天获取帮助,网址为www.te.com/help。

    6. 常见问题与解决方案


    - 问题一:焊接后电阻值偏移
    解决方案:检查焊接条件是否符合规范,确认焊接温度和时间是否恰当。
    - 问题二:长时间工作后阻值变化
    解决方案:定期检查负载寿命和老化情况,必要时更换新的电阻器。

    7. 总结和推荐


    总体而言,SMD薄膜精密电阻以其卓越的精度、稳定性和可靠性,在高精度电子设备中表现出色。对于需要高度可靠性的应用,如汽车、医疗设备和工业控制,该产品无疑是理想的选择。强烈推荐在高要求的项目中使用这款产品。

5-2176391-9参数

参数
电阻值 54.9KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

5-2176391-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176391-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176391-9 5-2176391-9数据手册

5-2176391-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.45 ¥ 3.69
50000+ $ 0.425 ¥ 3.485
100000+ $ 0.4 ¥ 3.28
250000+ $ 0.375 ¥ 3.075
500000+ $ 0.3525 ¥ 2.8905
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 18450
