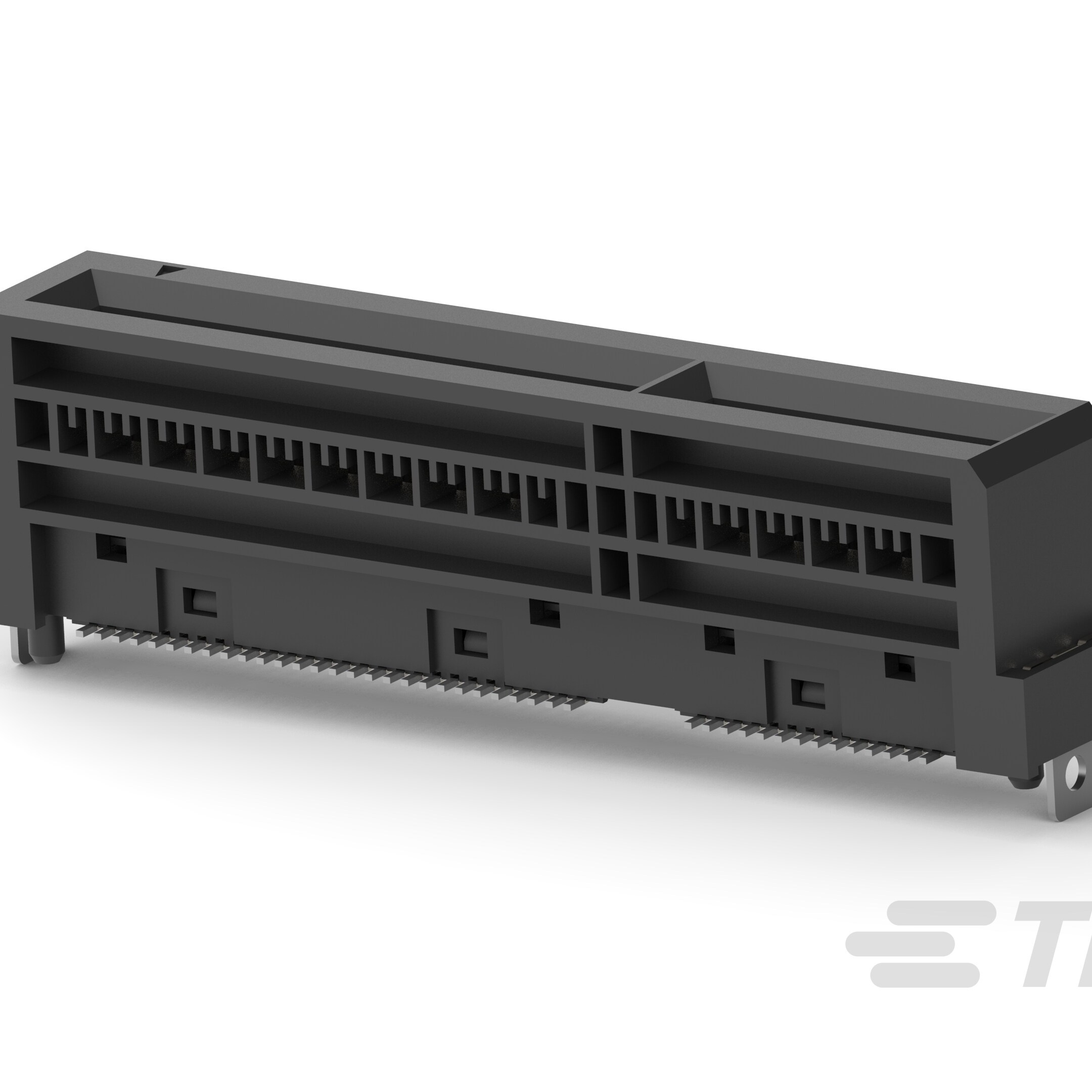

2327678-9

厂牌: TE CONNECTIVITY
产品描述: Connector Card Edge RCP 56 POS 0.6mm Solder RA SMD
供应商型号: N-2327678-9
供应商: 云汉优选
标准整包数: 350
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 2327678-9

2327678-9概述


    产品简介


    本产品为TE Connectivity公司生产的垂直式84位置滑动型2.0毫米接口的插座组件。该产品广泛应用于各种高密度连接需求的应用场景,如电信设备、工业自动化控制系统、消费电子等领域。该插座组件提供了稳定的电气连接性能,适用于高速信号传输的应用场景,确保信号的完整性及可靠性。

    技术参数


    - 总高度(最大): 35.75 mm
    - 最大宽度: 9.25 mm
    - 最小材料厚度: 1.5 mm
    - 接触面材料: 铜合金镀金,焊脚镀锡
    - 接触孔材质: LCP,UL94-V0阻燃等级,黑色
    - 保持架: 镀锡
    - 包装: 采用56 mm宽的聚酰亚胺薄膜带式封装
    - 电镀: 金闪镀,具体规格包括:1.8±0.1 mm,0.76 µm Au镀层厚度,以及0.38 µm Au镀层厚度
    - 焊接尾端: 2X 端接
    - 插拔次数: 最多可达200次
    - 兼容PCB最小厚度: 1.5 mm

    产品特点和优势


    1. 高可靠性:采用LCP材质和先进的镀金工艺,提供出色的电气性能和长时间的使用寿命。
    2. 高密度连接:设计紧凑,84个位置可以满足高密度连接的需求,适合空间受限的应用场景。
    3. 快速组装:采用自动贴片工艺(SMT),便于大规模生产和快速组装。
    4. 支持高速信号传输:特别设计用于高速差分信号传输,保证信号完整性和低延迟。
    5. 易于维护:保持架和接触点都采用简单且耐用的设计,维护成本低。

    应用案例和使用建议


    应用案例
    该插座组件可广泛应用于电信基础设施、工业自动化设备、汽车电子系统和高端消费电子产品中。例如,在服务器和数据中心中,它可用于高密度背板连接,支持高速数据传输;在工业自动化控制设备中,它可以实现各模块之间的高效信号交换。
    使用建议
    1. 保持PCB的合理布局:严格按照制造商推荐的布局进行设计,特别是接地和信号位置的布局,以确保最佳的信号完整性和电气性能。
    2. 选择合适的接触材料:根据具体应用场景的要求,选择合适镀层材料的接触件,以达到所需的寿命和抗腐蚀性能。
    3. 注意焊接工艺:在焊接过程中要严格控制温度和时间,避免对接触面造成损伤。

    兼容性和支持


    该插座组件支持与多种标准SMT设备兼容,能够适应不同类型的生产线。TE Connectivity提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,确保客户能够在第一时间获得帮助和支持。

    常见问题与解决方案


    1. 如何确定合适的焊接尾端长度?
    - 解决方案:根据具体应用要求选择合适的尾端长度,通常需要考虑PCB板厚及应用的机械强度要求。

    2. 接触电阻偏高怎么办?
    - 解决方案:检查接触面是否有氧化或其他污染物,必要时重新清洗或更换接触部件。

    3. 插座装配后不稳定怎么办?
    - 解决方案:检查PCB布局是否符合规范,确保插座与PCB之间的接触良好,没有虚焊或短路现象。

    总结和推荐


    总体来说,TE Connectivity公司的这款垂直式84位置滑动型2.0毫米插座组件在高密度连接应用中表现出色,具有高可靠性和出色的信号传输能力。推荐在需要高密度连接且追求信号完整性的场合中使用。无论是电信基础设施还是工业自动化控制设备,它都能胜任并提供可靠的支持。

2327678-9参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2327678-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2327678-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 2327678-9 2327678-9数据手册

2327678-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
