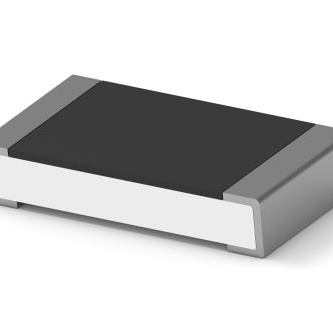

7-2176391-6

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 90.9KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 1872984
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 贴片电阻 7-2176391-6

7-2176391-6概述

    # SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 推出了符合 AEC-Q200 标准的SMD(表面贴装)薄膜精密电阻器,这些电阻器是我们的 RN73 系列的姊妹产品。该系列产品采用高纯度材料制造,并通过激光精细加工以确保精确的阻值。这些电阻器不仅适用于汽车领域,也广泛用于医疗设备、测量仪器和工业应用等。

    技术参数


    以下是 RQ73 系列薄膜精密电阻器的关键技术参数:
    | 类型 | 尺寸 | 阻值范围 | 额定功率 | 最大工作电压 | 温度系数(ppm/°C) |
    |
    | RQ73 1E | 0402 | 40R ~ 35K | 0.0625W | 50V | ±10ppm |
    | RQ73 1J | 0603 | 40R ~ 130K | 0.15W | 75V | ±10ppm |
    | RQ73 2A | 0805 | 10R ~ 350K | 0.2W | 100V | ±10ppm |
    | RQ73 2B | 1206 | 10R ~ 1M | 0.4W | 200V | ±10ppm |
    此外,这些电阻器的工作温度范围为 -55°C 到 155°C,具有出色的防硫化性能,并且符合 RoHS 标准。

    产品特点和优势


    RQ73 系列薄膜精密电阻器的主要特点和优势如下:
    - 激光精密加工:确保高精度和稳定阻值。
    - 抗硫化:通过 ASTMB809-95 湿热蒸汽测试。
    - AEC-Q200 认证:适用于高可靠性要求的应用。
    - 防氧化层:提供卓越的耐腐蚀性能,确保长期稳定运行。

    应用案例和使用建议


    这些电阻器可应用于多种领域,例如汽车电子系统、医疗器械、工业控制装置等。在实际应用中,建议注意以下几点:
    - 焊锡条件:电阻器可以在 260°C 的焊接条件下浸没 10 秒,同时需要按照红外焊接条件进行预热处理。
    - 环境温度:在极端温度环境下需特别注意工作条件,确保符合设计要求。
    - 装配工艺:自动贴装设备适合装配此类电阻器,能够提高生产效率。

    兼容性和支持


    这些电阻器与市场上常见的自动化装配设备兼容,便于大规模生产和集成。TE Connectivity 提供全面的技术支持和维护服务,帮助客户解决各种使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是几个常见的问题及解决方案:
    - 问题:阻值漂移过大
    - 解决方案:检查焊接过程是否规范,确保温度控制在合理范围内。

    - 问题:焊接不良
    - 解决方案:增加焊接温度或延长焊接时间,确保完全熔化焊料。

    总结和推荐


    综上所述,RQ73 系列薄膜精密电阻器凭借其高精度、优异的耐环境性和可靠性,在多个应用领域展现出极高的竞争力。考虑到其出色的性能和广泛的应用前景,我们强烈推荐此产品用于各种严苛条件下的电子设备中。

7-2176391-6参数

参数
电阻值 90.9KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

7-2176391-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-2176391-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 7-2176391-6 7-2176391-6数据手册

7-2176391-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
