2337815-3

产品分类: 插接式线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-2337815-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 插接式线缆 2337815-3

2337815-3概述


    产品简介

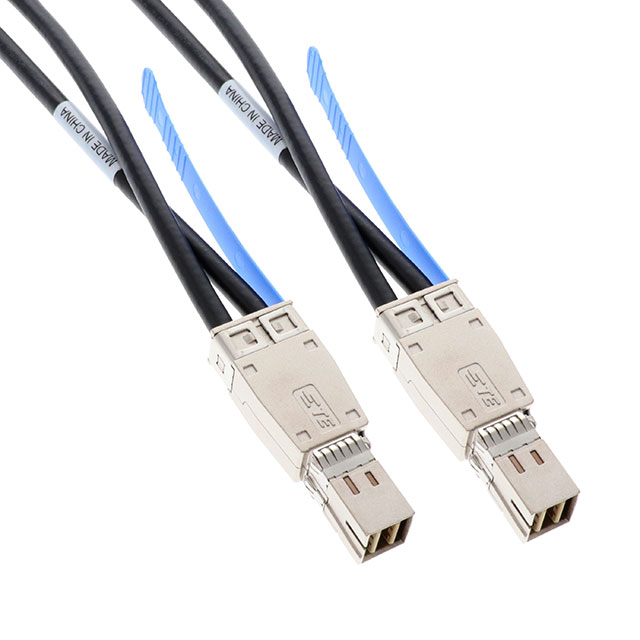

    外部Mini-SAS HD电缆组件系统是由TE Connectivity(TE)设计并制造的一款高性能连接器解决方案。该产品主要应用于数据中心、企业存储系统和高性能计算等领域,确保数据传输的高效和可靠性。Mini-SAS HD技术旨在提供比传统SAS更高的带宽和更可靠的连接,从而满足现代数据中心对高速数据传输的需求。

    技术参数


    - 电压/电流: 30V DC / 0.5A
    - 存储温度: -20°C 至 55°C
    - 工作温度: -20°C 至 85°C
    - 湿度: 最高相对湿度 80%
    - 电气特性: 符合SAS 3.0标准,绝缘电阻最小值为1000兆欧姆
    - 耐压测试: 在相邻触点之间施加300V AC电压,持续一分钟无击穿或闪络现象
    - 机械特性:
    - 电缆弯曲测试: 反复弯折180度,共100次,每分钟13次,负载为1.0kg
    - 插拔力测试: 插入力最大为100N(22.5磅),拔出力最大为50N(11.25磅)
    - 锁闩保持力: 最小75N(16.8磅)
    - 拉片强度: 最大75N(16.8磅),不得断裂
    - 环境特性:
    - 热冲击测试: 100次循环,温度范围从-55°C到85°C
    - 温湿循环测试: 10个周期,温度范围从25°C到65°C,相对湿度80%-100%
    - 盐雾测试: 经过48小时盐雾测试后,腐蚀面积小于5%
    - 冷弯测试: -20°C条件下电缆弯曲测试,无裂纹

    产品特点和优势


    外部Mini-SAS HD电缆组件系统具有以下几个显著的优势:
    - 高带宽: 符合SAS 3.0标准,最高可达12Gb/s的数据传输速率
    - 可靠性和耐用性: 高质量材料和严格的质量控制,确保长期稳定运行
    - 广泛的适用性: 可广泛应用于数据中心、企业存储系统、工业自动化等领域
    - 环境适应性: 能够在极端环境下正常工作,如高温、低温和高湿度环境

    应用案例和使用建议


    应用案例
    1. 数据中心服务器连接: 使用该产品连接多个服务器机柜,实现高速数据传输和交换。
    2. 企业级存储系统: 连接高性能存储设备,提升存储系统的读写速度和可靠性。
    使用建议
    - 安装时注意接地: 确保信号线和电源线正确接地,避免电磁干扰。
    - 选择合适的布线路径: 避免电缆受压、扭曲或过度弯折,以延长电缆寿命。
    - 定期检查连接器状态: 定期检查连接器是否有物理损坏,及时更换有问题的部件。

    兼容性和支持


    外部Mini-SAS HD电缆组件系统与SFF-8644和SFF-8417规范兼容,能够与大多数符合这些标准的Mini-SAS HD设备互操作。TE Connectivity提供了详尽的技术支持文档和在线资源,帮助用户快速上手并解决问题。此外,用户还可以通过官方客服热线1-800-522-6752获取进一步的帮助和支持。

    常见问题与解决方案


    1. 问题: 电缆弯曲时出现异常噪声
    - 解决方案: 检查电缆是否已超过其额定弯曲半径,按照产品手册中的规定进行正确安装。
    2. 问题: 连接器插拔力过大
    - 解决方案: 检查连接器插头是否正确对齐,确认是否有异物或磨损导致阻力增加。
    3. 问题: 信号传输不稳定
    - 解决方案: 确认连接器和电缆是否完好无损,尝试重新插拔连接器,并确保接地良好。

    总结和推荐


    外部Mini-SAS HD电缆组件系统是一款专为高性能计算和存储系统设计的高品质电缆组件。它具备出色的电气性能、机械强度和环境适应能力,适用于多种应用场景。考虑到其优秀的性能和稳定性,强烈推荐在数据中心、企业存储系统等需要高速、可靠数据传输的环境中使用。

2337815-3参数

参数
6.56' (2.00m)
零件状态 在售
包装方式 盒装,散装

2337815-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2337815-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式线缆 TE CONNECTIVITY 2337815-3 2337815-3数据手册

2337815-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
