首页  >  产品百科  >  W67-X2Q12-3

W67-X2Q12-3

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 3A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: 655-W67-X2Q12-3
供应商: Mouser
标准整包数: 1

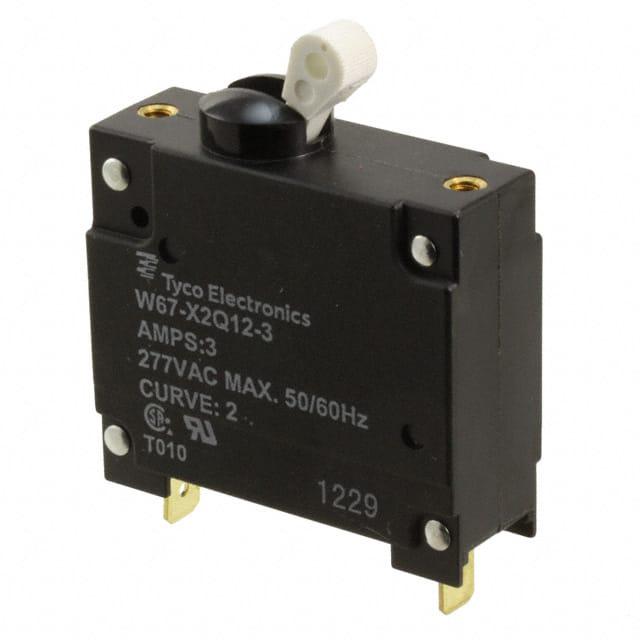

TE CONNECTIVITY 断路器 W67-X2Q12-3

W67-X2Q12-3概述

    高品质文章:TE Connectivity W6/W9系列磁力液压P&B断路器技术手册

    1. 产品简介


    TE Connectivity的W6/W9系列磁力液压P&B断路器是专为国际市场需求设计的产品,适用于广泛的工业应用。这些断路器具有多种电路功能,包括瞬时、标准延迟、短延迟等,能够根据负载电流的不同情况提供灵活可靠的保护。W6和W9系列断路器通过了UL、CSA和VDE认证,确保其符合各种行业标准和安全要求。

    2. 技术参数


    W6/W9系列磁力液压P&B断路器的技术参数如下:
    - 最大电压:UL/CSA:277VAC(50/60Hz),277/480VAC(50/60Hz),65VDC;VDE:250VAC,415/240VAC,65VDC。
    - 频率范围:50/60Hz或直流电。
    - 相数:单相或多相。
    - 电流等级:0.2A至50A。
    - 中断容量:最大2000A至5000A。
    其他关键参数包括:
    - 耐压强度:在50/60Hz下,耐压值为1500VDC(1100V)。
    - 绝缘电阻:在500VDC下,最小100兆欧姆。
    - 寿命测试:10,000次开闭循环,其中6000次在额定负载下,4000次在空载条件下。
    - 温度范围:工作温度范围为-40°C至+85°C。
    - 振动测试:符合MIL-STD-202标准,振动频率为10-55Hz,总振幅为0.06英寸(1.52mm)。

    3. 产品特点和优势


    - 多重曲线选择:提供了多种延时曲线选项,以满足不同应用需求。
    - 快速连接和螺丝端子:W6系列支持快速连接或螺丝端子,而W9系列则提供了重型#10-32螺栓连接。
    - 高可靠性:通过严格的环境和机械测试,确保在极端条件下也能可靠运行。
    - 广泛的认证:UL、CSA和VDE批准,确保产品的安全性和合规性。

    4. 应用案例和使用建议


    W6/W9系列断路器广泛应用于工业自动化设备、电动机保护、电气控制系统等领域。例如,在电动机保护应用中,可以选择适合电机启动特性的高涌流延时曲线(如曲线10、12、13),以避免频繁跳闸。
    建议在使用过程中,根据具体的应用环境和负载特性,合理选择延时曲线和电流等级。此外,考虑到高温和高湿环境,应选用具有防潮和防霉功能的断路器。

    5. 兼容性和支持


    - 兼容性:W6/W9系列断路器与多种电气系统兼容,可用于单相或三相交流电。
    - 支持:TE Connectivity提供全面的技术支持和售后服务,包括详细的安装指南和维护手册,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的电流等级?
    解决方案:参照断路器的型号代码结构,根据具体应用所需的电流等级进行选择。如有疑问,可咨询厂家技术支持。
    - 问题2:如何进行日常维护?
    解决方案:定期检查断路器的连接点是否有松动或损坏,清洁外壳,确保良好的散热条件。
    - 问题3:断路器频繁跳闸怎么办?
    解决方案:检查负载是否超过断路器的额定值,确认所有连接正确且紧固。如果问题依然存在,可能需要更换更高额定值的断路器或调整负载。

    7. 总结和推荐


    综上所述,TE Connectivity的W6/W9系列磁力液压P&B断路器是一款高度可靠、多功能性强的产品。它在工业自动化和电气保护领域有着广泛的应用前景,尤其适用于需要高可靠性、长寿命和多功能保护的场合。强烈推荐在相关应用中使用该产品。

W67-X2Q12-3参数

参数
执行器类型 控制杆
额定电流 3A
极数 1
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W67-X2Q12-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q12-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q12-3 W67-X2Q12-3数据手册

W67-X2Q12-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.294 ¥ 348.9343
5+ $ 33.7608 ¥ 285.2788
10+ $ 30.1536 ¥ 254.7979
24+ $ 30.1428 ¥ 254.7067
库存: 114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 348.93
直接购买
加入购物车
