W67-X2Q10-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 5A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: W67-X2Q10-5
供应商: Master
标准整包数: 1

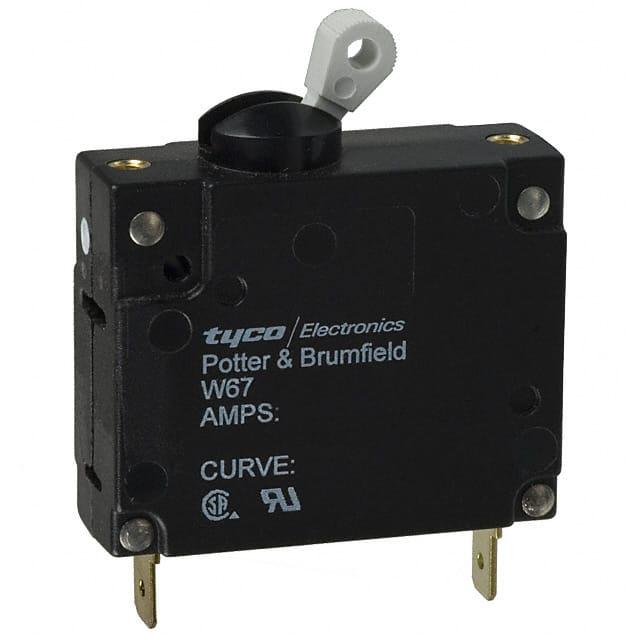

TE CONNECTIVITY 断路器 W67-X2Q10-5

W67-X2Q10-5概述


    产品简介


    产品名称: W6/W9系列磁力液压P&B断路器
    制造商: 波特及布鲁姆菲尔德(Potter & Brumfield)
    适用范围: 该产品设计用于国际市场的通用应用,适用于各种工业和商业环境。

    技术参数


    - 额定电流: 从0.2安培到50安培不等。
    - 电压等级: UL/CSA: 277VAC,50/60Hz;VDE: 250VAC,415/240VAC。
    - 频率: 50/60Hz,最大可达48VDC。
    - 分断能力: 最大为2,000安培(DC),5,000安培(AC/50/60Hz)。
    - 温度范围: -40°C至+85°C。
    - 电气特性:
    - 抗电强度: 1500VDC,1100VAC。
    - 绝缘电阻: 100兆欧(500VDC)。
    - 使用寿命: 10,000次循环(6,000次在额定负载下,4,000次空载循环)。
    - 机械/环境数据:
    - 冲击测试: 符合Mil-STD-202标准。
    - 振动测试: 符合Mil-STD-202标准。

    产品特点和优势


    - 多重认证: UL, CSA, VDE认证,确保产品质量和安全。
    - 高过载保护: 多种延时曲线选项,适应不同的负载条件。
    - 耐用性强: 能够承受高冲击和振动环境。
    - 多种连接方式: 提供快速连接和螺丝端子两种选择,满足不同安装需求。
    - 易于维护: 设计简洁,方便更换和维修。

    应用案例和使用建议


    应用案例
    - 工厂自动化系统: 用于控制和保护工厂自动化设备,防止过载和短路。
    - 家用电器: 家用电器如空调、洗衣机等需要可靠的断路保护。
    - 商用设备: 商业建筑中的电梯、照明系统等需要稳定供电。
    使用建议
    - 正确选择型号: 根据具体应用的电流和电压要求,选择合适的型号。
    - 定期检查: 建议每季度进行一次定期检查,确保设备正常运行。
    - 使用延时曲线: 根据设备的启动电流选择合适的延时曲线,以避免误动作。

    兼容性和支持


    - 兼容性: 适用于各种电气控制系统和电路,易于与其他标准电气设备兼容。
    - 支持和服务: 厂商提供详尽的技术支持和售后服务,帮助用户解决各种问题。

    常见问题与解决方案


    - 问题: 断路器频繁跳闸。
    - 解决方案: 检查负载电流是否超出额定值,适当调整电流设定。
    - 问题: 无法正常闭合。
    - 解决方案: 检查接线是否正确,排除短路或接地故障。
    - 问题: 触点磨损严重。
    - 解决方案: 定期清洁和维护,必要时更换新的触点。

    总结和推荐


    产品综合评估:
    - 优点: 高可靠性、广泛的应用范围、良好的认证和认证,多功能的延时曲线选项。
    - 缺点: 安装可能需要一定的专业技能。
    推荐: W6/W9系列磁力液压P&B断路器因其高性能和广泛的应用范围,非常适合于需要可靠断路保护的各类工业和商业场合。无论是对于工厂自动化系统还是家用电器,它都能提供卓越的保护效果。因此,强烈推荐此产品。

W67-X2Q10-5参数

参数
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 5A
极数 1
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

W67-X2Q10-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q10-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q10-5 W67-X2Q10-5数据手册

W67-X2Q10-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.6641 ¥ 521.0261
10+ $ 60.632 ¥ 503.8634
25+ $ 60.0401 ¥ 491.6683
36+ $ 59.7447 ¥ 489.2492
72+ $ 59.4493 ¥ 486.8302
108+ $ 59.0484 ¥ 483.5472
144+ $ 59.0484 ¥ 483.5472
库存: 117
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 521.02
