首页  >  产品百科  >  5-2176398-7

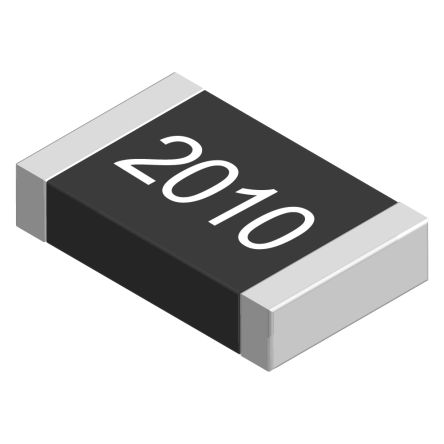

5-2176398-7

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 3MΩ ±1% 2W ±100ppm/℃ 2010
供应商型号: 1866984
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 贴片电阻 5-2176398-7

5-2176398-7概述

    TE Connectivity SMD High Power Resistors 技术手册解析

    产品简介


    TE Connectivity 推出了一款高功率表面贴装电阻器(SMD),属于3502系列。该产品为厚膜高功率器件,适合批量自动化生产和广泛的应用场合。其尺寸为2010封装,功率额定值为2W(在70°C时)。该电阻器具有卓越的性能,适用于汽车、工业控制和通信等领域。

    技术参数


    - 功率额定值:2W(在70°C)
    - 阻值范围:1Ω 至 10MΩ
    - 阻值公差:±1%,±5%
    - 温度系数:1Ω 至 10Ω ≤ ±100 PPM/℃;10Ω 至 10MΩ ≤ ±100 PPM/℃
    - 最大工作电压:200V
    - 最大过载电压:500V
    - 介电强度电压:500V
    - 工作温度范围:-55°C 至 155°C
    - 额定直流连续工作电压:根据公式 \( RCWV = \sqrt{P \times R} \),其中 \( P \) 是功率额定值,\( R \) 是电阻值

    产品特点和优势


    该产品具有以下特点和优势:
    - 高可靠性:能够在-55°C 至 155°C 的宽广温度范围内稳定工作,满足各种恶劣环境的需求。
    - 精确度高:阻值公差低至±1%,确保电路设计的精度和稳定性。
    - 自动化生产友好:适合批量自动化生产和装配,提高生产效率。
    - 耐用性强:通过严格的测试,包括湿度、温度循环、焊接等多种环境下的耐久性测试,保证长期稳定运行。

    应用案例和使用建议


    该电阻器广泛应用于汽车电子、工业控制、通信设备等领域。例如,在汽车电子中用于电源管理和保护系统;在工业控制中用于电机驱动和信号处理;在通信设备中用于电源转换和滤波。
    使用建议:
    - 在选择电阻器时,需根据具体应用需求确定合适的阻值和公差。
    - 考虑到高功率应用的散热要求,建议使用散热片或优化电路布局以提高散热效果。
    - 确保在适当的环境条件下存储和使用电阻器,避免腐蚀性气体和直接日晒。

    兼容性和支持


    该电阻器与标准2010封装兼容,适用于多种自动化生产和组装工艺。TE Connectivity 提供全面的技术支持和售后服务,包括在线帮助和电话咨询。可通过官方网站获取更多技术支持资源。

    常见问题与解决方案


    常见问题及其解决方案如下:
    - Q1: 如何正确安装电阻器?
    - A1: 确保焊接温度在245°C ±3°C之间,焊接时间2-3秒。建议采用回流焊工艺进行焊接,确保焊接质量。
    - Q2: 阻值测量时误差较大怎么办?
    - A2: 检查电路连接是否正确,重新校准万用表。如果仍然存在问题,可联系技术支持团队进一步诊断。
    - Q3: 如何应对高温环境下电阻器的温漂问题?
    - A3: 使用具有较低温度系数的电阻器,或采取散热措施,如增加散热片,以减少温漂影响。

    总结和推荐


    总体而言,TE Connectivity 的这款3502系列SMD高功率电阻器是一款高性能、高可靠性的产品,非常适合于各种严苛环境下的应用。其高功率、高精度、自动化兼容性和全面的技术支持使其在市场上具有很强的竞争力。推荐用户在选择电阻器时优先考虑该型号。
    通过以上详细的解析,可以清晰地了解这款TE Connectivity SMD高功率电阻器的技术特点、应用场景及使用注意事项,为工程师和技术人员提供了详尽的技术参考。

5-2176398-7参数

参数
电阻值 3MΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
通用封装 2010

5-2176398-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176398-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176398-7 5-2176398-7数据手册

5-2176398-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.3132
500+ ¥ 4.1298
1000+ ¥ 4.0438
库存: 504
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 43.13
