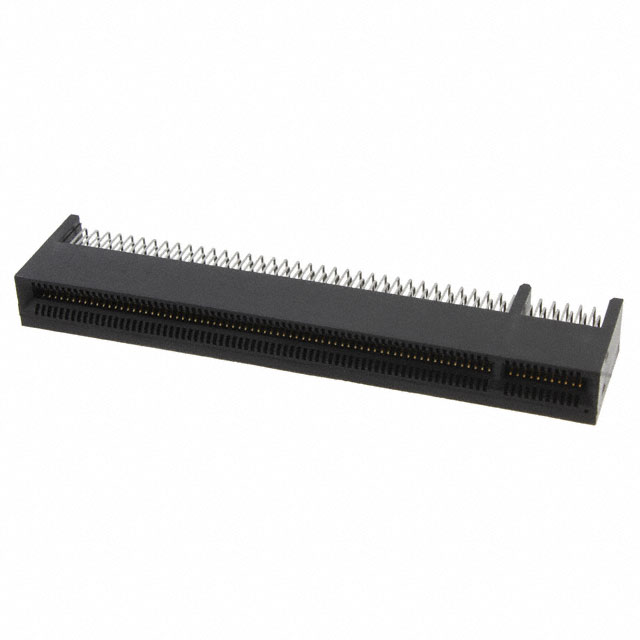

2-1761465-4

厂牌: TE CONNECTIVITY
产品描述: Conn PCI Express Card Edge SKT 164 POS 1mm Solder RA Thru-Hole Tray
供应商型号: A118396-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 2-1761465-4

2-1761465-4概述


    产品简介


    产品名称:2-1761465-4 板对板连接器
    产品类型:板对板连接器(Board-to-Board)
    主要功能:适用于PCI和PCI Express接口,提供高可靠性的信号传输
    应用领域:广泛应用于服务器、工作站、通信设备等领域,是高性能计算和存储系统的关键组件。

    技术参数


    - 型号:2-1761465-4
    - 位置数:164
    - 中心线间距:1 mm (0.039 in)
    - 接插件高度:9.4 mm (0.37 in)
    - 接触面积镀层材料:金 (Gold)
    - 基础材料:磷青铜 (Phosphor Bronze)
    - 额定电流:1.1 A (最大)
    - 额定电压:50 VAC
    - 接触长度:2.3 mm (0.091 in)
    - 工作温度范围:-40 – 85 °C (-40 – 185 °F)
    - PCB厚度接受范围:1.57 mm (0.062 in)
    - 包装数量:50
    - 包装方式:盒装与托盘式 (Box & Tray, Tray)

    产品特点和优势


    产品特点:
    - 采用高可靠性设计,确保长期稳定运行
    - 通过孔焊接到PCB上,实现可靠的电气连接
    - 黑色外观设计,便于识别和安装
    - 高温尼龙材质外壳,耐热性能优异
    - 兼容PCIe标准,符合行业规范
    产品优势:
    - 独特的结构设计,保证了信号传输的高稳定性
    - 金镀层接触面,延长使用寿命
    - 适配多种PCB厚度,提高了适用范围
    - 环境适应性强,能够在恶劣环境下正常工作

    应用案例和使用建议


    应用案例:
    该连接器被广泛应用于服务器、工作站等设备中。例如,在高端服务器中,它用于PCIe扩展卡的连接,以实现高速数据传输。
    使用建议:
    - 安装前请检查PCB板厚度是否符合要求,避免损坏连接器
    - 注意正确的焊接工艺,确保焊点均匀且无气泡
    - 在恶劣环境中使用时,定期检查连接器状态,及时更换磨损部件

    兼容性和支持


    兼容性:
    该连接器适用于PCI和PCI Express接口,与其他同类产品具有良好的兼容性。
    支持:
    如需技术支持,可拨打免费电话+1 800 522 6752进行咨询。官方网站还提供了详尽的产品文档和CAD文件,方便用户下载和参考。

    常见问题与解决方案


    问题1:如何正确安装此连接器?
    解决方案:严格按照焊接工艺进行操作,确保焊接质量。
    问题2:连接器长时间使用后出现松动怎么办?
    解决方案:定期检查连接器状态,如有必要,重新焊接或更换连接器。

    总结和推荐


    综上所述,2-1761465-4 板对板连接器凭借其高可靠性、长寿命和广泛的适用性,在高性能计算和存储系统中表现出色。该产品能够满足各种复杂应用的需求,特别是在PCI和PCI Express接口的应用中表现卓越。强烈推荐此款连接器给需要高性能信号传输解决方案的工程师和技术团队。
    如果您的项目需要高效、稳定的信号传输能力,这款连接器无疑是您最佳的选择。

2-1761465-4参数

参数
长*宽*高 89mm(长度)*19.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2-1761465-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1761465-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 2-1761465-4 2-1761465-4数据手册

2-1761465-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.16 ¥ 143.6078
10+ $ 14.585 ¥ 122.0579
25+ $ 13.671 ¥ 114.4092
50+ $ 13.0185 ¥ 108.9487
100+ $ 12.3974 ¥ 103.7509
250+ $ 11.6219 ¥ 97.2609
500+ $ 11.0678 ¥ 92.6235
库存: 376
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 143.6
