66393-8

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 精密成型的 III 型带状插针和插座端子尺寸为 16。端子具有高法向力、低电阻的特性。对接口是闭合的,以防因错位残留而造成损坏。
供应商型号: U-66393-8
供应商: 云汉优选
标准整包数: 4000

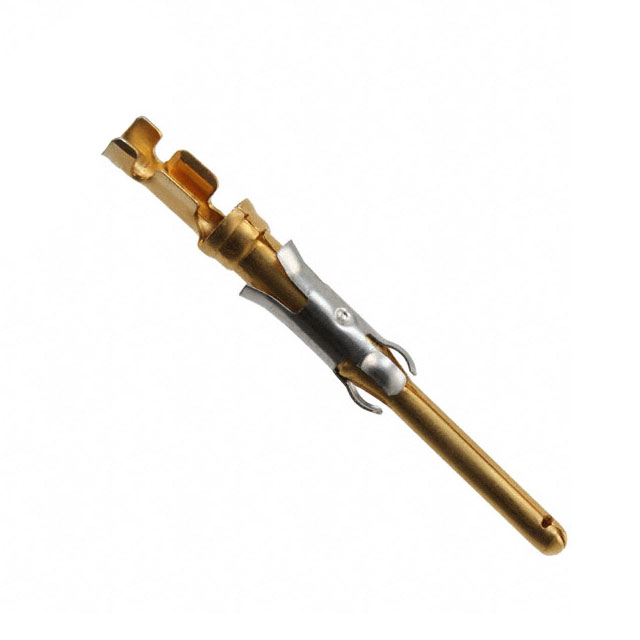

TE CONNECTIVITY 多用途触头 66393-8

66393-8概述

    电子元器件产品技术手册:66393-8针接触器

    1. 产品简介


    66393-8针接触器是一种适用于商业信号和电源应用的精密电子元器件。其核心特性包括精密切电线、锁扣式接触保持机制以及优质金属镀层。这类接触器主要用于需要高可靠性和高电流承载能力的应用场合,广泛应用于工业自动化、电信设备及消费电子产品等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 接触类型 | 针接触器 |
    | 接触材料 | 黄铜镀镍 |
    | 接触镀层 | 精密金属镀层 |
    | 接触尺寸 | 尺寸16 |
    | 导线规格 | 30至26 AWG导线 |
    | 额定电流 | 最大13安培 |
    | 锁扣方式 | 房内锁定卡扣 |
    | 接触长度 | 27.1毫米(1.067英寸) |
    | 插入终止区镀层厚度 | 1.27微米(50微英寸) |
    | 接触匹配区域镀层厚度 | 0.76微米(30微英寸) |
    | 配套绝缘直径范围 | 0.36至0.76毫米(0.014至0.03英寸) |
    | 工作温度范围 | -55至150摄氏度(-67至302华氏度) |

    3. 产品特点和优势


    66393-8针接触器的独特优势在于其坚固的设计和可靠的性能。具体如下:
    - 精准锁定机制:采用房内锁定卡扣设计,确保接触器在恶劣环境下依然能稳定连接。
    - 高效传输性能:支持高达13安培的电流,适用于需要高电流承载能力的应用场合。
    - 优异的环境适应性:工作温度范围广,可从-55摄氏度到150摄氏度,确保在极端环境下的稳定运行。
    - 符合环保标准:满足欧盟RoHS和REACH等严格的环保法规要求。

    4. 应用案例和使用建议


    66393-8针接触器在以下应用场合中表现出色:
    - 工业自动化设备:如机器人手臂、传感器等需要高可靠性的接触需求。
    - 电信设备:如通信基站、网络交换机等需要高效稳定的电源和信号传输。
    - 消费电子产品:如智能手机、平板电脑等对接触器尺寸和性能要求高的应用。
    使用建议:
    - 选择合适型号:根据应用需求选择合适的AWG规格和额定电流。
    - 正确安装:确保绝缘直径和接触长度相匹配,避免接触不良。
    - 定期维护:检查接触器的磨损情况,及时更换以确保最佳性能。

    5. 兼容性和支持


    66393-8针接触器与TE公司系列的多种插接工具和接插件兼容,例如EXTRACTION TOOL和INSERTION TOOL。此外,TE公司提供了详尽的技术支持服务,包括电话支持(+1 800 522 6752)和在线资源文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    Q: 接触器在高温环境下是否会出现问题?
    A: 不会。该接触器可在-55到150摄氏度范围内正常工作,确保了高温环境下的稳定性。
    Q: 如何判断接触器是否损坏?
    A: 检查接触器是否有明显的物理损伤或异常发热现象,同时可通过测量电阻值来判断接触器是否导通良好。

    7. 总结和推荐


    综上所述,66393-8针接触器是一款集高性能、高可靠性于一体的电子元器件。它不仅满足了严苛的应用环境要求,还具备良好的环境适应性和环保特性。对于需要高可靠性和稳定性的应用场合,这款接触器无疑是一个理想的选择。因此,我强烈推荐使用66393-8针接触器。

66393-8参数

参数
长*宽*高 27.1mm(长度)*2.03mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

66393-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66393-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66393-8 66393-8数据手册

66393-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
