4-2319848-6

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIP开关, 4位置, 单刀单掷触点, 表面, 凹入式执行器
供应商型号: N-4-2319848-6
供应商: 云汉优选
标准整包数: 900

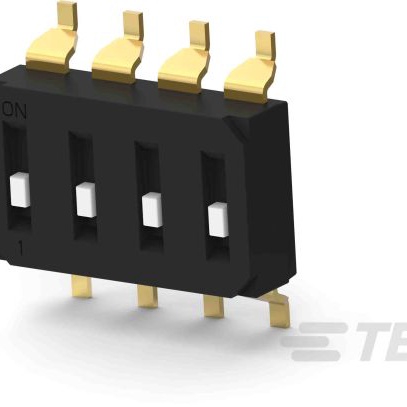

TE CONNECTIVITY 拨码开关 4-2319848-6

4-2319848-6概述

    ALCOSWITCH DIP Switch EDS, EDSP Series

    1. 产品简介


    ALCOSWITCH DIP Switch EDS和EDSP系列是TE Connectivity(TE)设计的一系列节省空间且适合批量制造的表面贴装产品。这些开关适用于多种设计要求,包括标准凸起和内嵌式触发器。它们通过末端堆叠设计节省印刷电路板(PCB)上的空间,允许在不影响中心线间距的情况下增加位置计数。零件可以采用管装或带卷包装,并且可提供顶部密封带包装,以方便快速的拣选和放置组装。
    主要功能:
    - 端部堆叠设计:用于节省PCB空间并保持一致的中心线。
    - 凸起或内嵌触发器:提供设计灵活性。
    - 钢琴式触发器:便于边缘安装。
    - 表面贴装选项:如鸥翼引脚和J形引脚。
    - 可配置接触点:可以选择推上或推下开启动作。
    - 金镀层触点:提高可靠性并增强耐腐蚀性。
    - 带顶部密封带的带卷包装:方便快速的拣选和放置组装。
    应用领域:
    - 工业自动化控制板
    - 消防和安全系统
    - 恒温器
    - 电梯/自动扶梯
    - 电信设备

    2. 技术参数


    - 电气规格:
    - 额定电流/电压:25 mA @ 24 VDC
    - 接触电阻:最大100 MΩ
    - 绝缘强度:500 VAC持续1分钟
    - 机械规格:
    - 触发力:最大1,000 gf
    - 触发行程:1 mm
    - 寿命:2,000次
    - 工作温度范围:-20°C至+85°C
    - 存储温度范围:-40°C至+85°C

    3. 产品特点和优势


    ALCOSWITCH DIP Switch EDS和EDSP系列具有以下独特功能和优势:
    - 端部堆叠设计:有效利用空间并保持一致的中心线。
    - 灵活的触发器类型:提供凸起或内嵌触发器,适应不同的设计需求。
    - 可配置的接触点:可以根据需要选择推上或推下开启动作。
    - 可靠的金镀层触点:确保高可靠性和耐腐蚀性。
    - 多样化的封装形式:提供管装和带卷包装,并可选顶部密封带包装,方便快速组装。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制板中,这些开关可用于设置系统的运行模式或参数。
    - 在消防和安全系统中,这些开关可用于控制系统的关键参数。
    - 在恒温器中,这些开关可用于设定不同的温度设置。
    - 在电梯/自动扶梯中,这些开关可用于控制不同功能的激活。
    - 在电信设备中,这些开关可用于配置设备的工作状态。
    使用建议:
    - 确保在使用前对所有技术参数进行详细阅读和理解。
    - 为保证长期可靠性,建议使用符合RoHS和无卤素要求的型号。
    - 在设计时考虑温度和湿度等环境因素,确保最佳性能。
    - 在安装过程中要遵循正确的焊接工艺,避免因热应力导致的损坏。

    5. 兼容性和支持


    ALCOSWITCH DIP Switch EDS和EDSP系列与多种TE和其他品牌的电子元件和设备兼容。制造商提供了全面的技术支持,包括在线文档、电话咨询和技术培训。此外,还可以通过全球技术支持热线获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何正确识别产品的型号?
    - 解决方案: 参考产品型号描述表,根据所需的位置数量、安装方式、触发器类型等信息选择合适的型号。

    - 问题2:产品如何正确安装?
    - 解决方案: 使用正确的焊接工艺,例如回流焊,避免过度加热导致的损坏。

    - 问题3:如何处理过高的接触电阻?
    - 解决方案: 检查焊接质量,确认连接牢固;如有必要,重新焊接。

    7. 总结和推荐


    总体而言,ALCOSWITCH DIP Switch EDS和EDSP系列是一款具有高可靠性、易于集成到各种应用中的开关产品。其独特的端部堆叠设计、灵活的触发器类型和高可靠的金镀层触点使其在市场上具有很强的竞争力。对于需要在有限空间内实现高效工作的设计项目,该系列产品是理想的选择。
    推荐指数:★★★★☆
    该产品在多项关键指标上表现出色,非常适合应用于工业自动化控制板、消防和安全系统、恒温器等领域。如果您正在寻找一款可靠且易于集成的开关产品,ALCOSWITCH DIP Switch EDS和EDSP系列绝对值得考虑。

4-2319848-6参数

参数
电气寿命 -
机械寿命 -
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
通用封装 DIP
安装方式 贴片安装

4-2319848-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2319848-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 4-2319848-6 4-2319848-6数据手册

4-2319848-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
