62958-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY

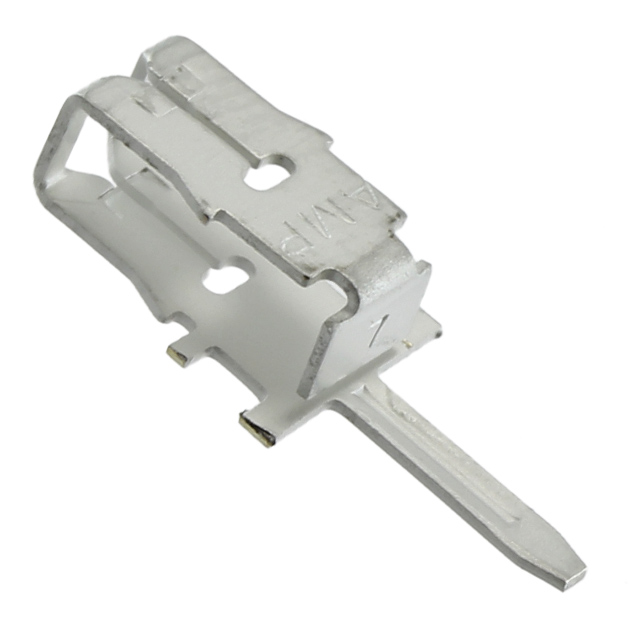

产品描述: Tab Terminal 26-29AWG Brass Tab 13.72mm Tin Over Copper Carton/Reel
供应商型号: N-62958-1
供应商: 云汉优选
标准整包数: 39000
TE CONNECTIVITY 端子 - 磁线端子 62958-1

62958-1概述

    # 电子元器件产品技术手册:MAG-MATE POST 29-26 0126 TPBR

    产品简介


    基本信息
    MAG-MATE POST 29-26 0126 TPBR 是一款适用于磁线终端的产品,广泛应用于电子元器件领域。这款产品主要用于固定和连接磁线,能够有效地提升电路系统的稳定性和可靠性。
    主要功能
    - 磁线终端类型:焊接式后端(Solder Post)
    - 磁线尺寸:29 - 26 AWG
    - 兼容腔体尺寸:Size 2
    应用领域
    - 适用于多种电子设备中的磁线终端连接
    - 广泛用于通讯设备、汽车电子、工业自动化等领域

    技术参数


    尺寸与外观
    - 终端高度:7.62 mm [0.3 in]
    - 磁线尺寸:0.29 - 0.4 mm
    - 主体厚度:0.3 mm [0.012 in]
    - 产品长度:13.72 mm [0.54 in]
    连接特性
    - 终端方向:直型(Straight)
    - 绝缘选项:无绝缘(Uninsulated)
    工作条件
    - 操作温度范围:-65 °C - 150 °C [-85 °F - 302 °F]
    - 兼容导线材料:铜(Copper)
    - 焊接工艺能力:通过回流焊工艺(Pin-in-Paste capable to 260°C)

    产品特点和优势


    独特功能
    - 焊接式后端设计:可实现牢固的电气连接,适用于多种焊接工艺。
    - 宽厚适配性:兼容不同的磁线尺寸和腔体尺寸,提供灵活的安装选择。
    - 高性能材质:采用镀锡终端材料(Tin)和镍基底层(Nickel),提高耐久性和可靠性。
    市场竞争力
    - 高可靠性:经过严格的环境测试,可在极端条件下保持良好性能。
    - 易安装:简单的安装方式使得用户可以快速进行装配。
    - 环保标准:符合多项国际环保标准,如欧盟RoHS、ELV和REACH。

    应用案例和使用建议


    实际应用
    - 案例一:用于通讯基站中的高频信号传输。
    - 案例二:应用于汽车电子系统中的控制模块。
    使用建议
    - 在安装过程中,确保使用正确的焊接工艺和适当的焊接温度,以保证终端与导线之间的良好连接。
    - 定期检查连接部位是否有氧化或腐蚀现象,如有需要及时处理,以避免影响电气性能。

    兼容性和支持


    兼容性
    - 兼容导线类型:固态导线(Solid)
    - 符合标准:RU (UL Component Program)
    支持与维护
    - 客户服务热线:+1 800 522 6752
    - 技术支持:提供在线文档和技术支持服务,确保客户在使用过程中遇到问题时能获得及时帮助。

    常见问题与解决方案


    常见问题
    1. 焊接过程中出现虚焊或假焊
    2. 终端氧化或腐蚀
    解决方案
    1. 问题:焊接过程中出现虚焊或假焊
    - 解决方案:确保焊接温度和时间的正确设置,使用高质量的焊料和清洁的导线。
    2. 问题:终端氧化或腐蚀
    - 解决方案:定期检查连接部位,如发现氧化或腐蚀现象应及时清理并重新焊接。

    总结和推荐


    综合评估
    MAG-MATE POST 29-26 0126 TPBR 在多种应用场景中表现出色,具备高可靠性和广泛的适用性。其独特的焊接式后端设计、宽厚适配性和高性能材质使其在市场上具有较强的竞争力。
    推荐使用
    - 推荐:强烈推荐在高频信号传输、汽车电子系统和其他需要高可靠性连接的应用中使用该产品。
    - 理由:该产品不仅能够满足用户的性能需求,还能提供长期稳定的电气连接,确保整个系统的正常运行。

62958-1参数

参数
长*宽*高 2mm(长度)*2mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装
