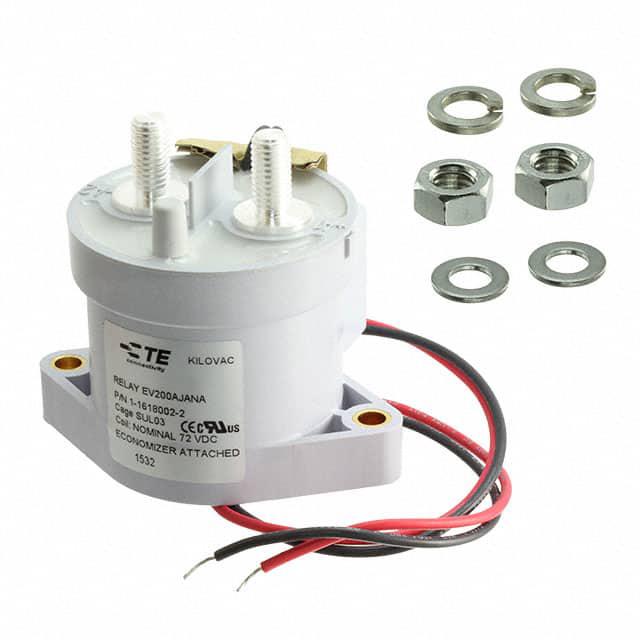

EV200AJANA

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 900V(Max) 48V~95V 1 Form A (SPST-NO) 导线安装,底座安装,螺纹安装,铰轴安装
供应商型号: N-EV200AJANA
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 EV200AJANA

EV200AJANA概述

    电子元器件产品技术手册:EV200系列接触器

    产品简介


    EV200系列接触器(CZONKA®继电器,型号III)是一款具有显著技术优势的新型接触器,设计用于实现最小尺寸、最轻重量和最低成本。此接触器的额定电流为500A持续电流及2000A中断电流(在320VDC条件下)。它适用于电池切换、直流电源控制、电路保护和安全等广泛的应用领域。

    技术参数


    以下是EV200系列接触器的主要技术规格:
    | 参数 | 单位 | 值 |
    |
    | 额定操作电压 | VDC | 12-900 |
    | 持续(保持)电流 | A | 500(85°C,400mcm导体) |
    | 开关电流 | A | 2,000(1个周期) |
    | 接触电阻 | mohms | 0.2 |
    | 辅助触点最大电流 | A | 2(30VDC),3(125VAC) |
    | 操作时间(闭合,典型值) | ms | 15 |
    | 绝缘电阻 | MΩ | 100 |
    | 防护等级 | Vrms | 2,200 @ 海平面 |
    | 冲击(峰值) | G | 20 |
    | 振动(峰值) | G | 20 |
    | 工作环境温度 | °C | -40至+85 |
    | 重量(典型值) | lb/kg | 0.95/0.43 |

    产品特点和优势


    1. 最小尺寸和重量:接触器设计轻巧紧凑,适用于空间受限的应用环境。
    2. 低功耗:内置节能线圈,只需1.7W的保持功率,同时限制反向电势到0V。
    3. 内置辅助触点:便于监控电源接触器位置。
    4. 密封性:全密封设计,可在爆炸性或恶劣环境中可靠运行,无氧化或污染风险。
    5. 多功能连接方式:可适应多种电气连接需求。

    应用案例和使用建议


    - 电池切换与备份:适用于需要高可靠性切换的场合,如数据中心备用电源系统。
    - 直流电源控制:适合需要精确控制直流电源的应用,如电动车辆充电站。
    - 建议:为确保最佳性能,建议在安装时注意正确的扭矩设置,以避免机械损坏。

    兼容性和支持


    - 兼容性:与多种标准电气连接兼容,易于集成到现有系统中。
    - 支持服务:制造商提供专业的技术支持和咨询服务,以帮助客户解决问题并确保长期稳定运行。

    常见问题与解决方案


    1. 接通延迟长:可能是由于线圈电压不足导致。检查并确保输入电压符合要求。
    2. 触点磨损严重:可能由于频繁开关或负载过大。建议减少负载或选择更高额定电流的产品。
    3. 绝缘电阻下降:检查环境湿度和清洁度,必要时进行清洁和干燥处理。

    总结和推荐


    EV200系列接触器凭借其卓越的性能和创新的设计,在众多应用领域展现出强大的竞争力。其高可靠性、紧凑设计和节能特性使其成为各种复杂工业应用的理想选择。强烈推荐给需要高性能接触器的用户,尤其是那些关注小型化和节能效果的场合。

EV200AJANA参数

参数
运行时间 -
直流线圈电压 48V~95V
交流开关电压 -
插入损耗 -
最大开关电流 -
负载电流额定值 -
线圈电阻 -
绝缘 -
触头外形 1 Form A (SPST-NO)
线圈电流 -
交流线圈电压 -
释放时间 -
直流开关电压 900V(Max)
安装方式 导线安装,底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

EV200AJANA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EV200AJANA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY EV200AJANA EV200AJANA数据手册

EV200AJANA封装设计

查看详情并下载
Symbol
Footprint
3D Model
