W23-X1A1G-7.50

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W23 系列, 7.5A, 1 极
供应商型号: 7820895
供应商: 海外现货
标准整包数: 1

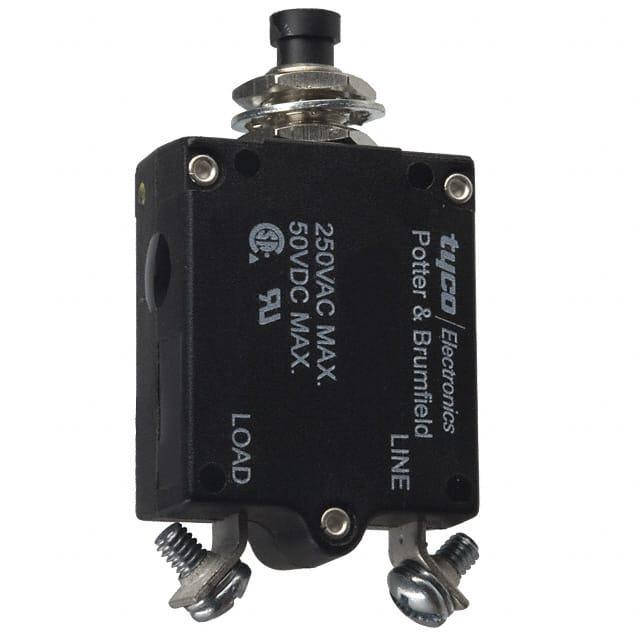

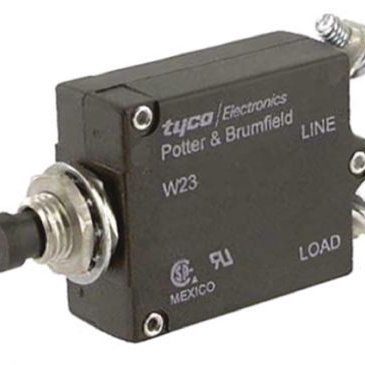

TE CONNECTIVITY 断路器 W23-X1A1G-7.50

W23-X1A1G-7.50概述


    产品简介


    泰科电子的W23和W31系列热断路器 是一种用于保护电路免受过载损害的安全装置。这些断路器提供从0.5安培到50安培的不同电流等级,适用于各种应用场合,如家电、工业设备和通信设施。它们主要功能是在检测到电路过载时自动断开电源,以避免潜在的火灾风险。此外,它们也可作为开关使用,具有良好的机械强度和环境适应能力。

    技术参数


    - 电流等级:0.5安培至50安培
    - 额定电压:直流50伏或交流240伏(最高400赫兹)
    - 分断能力:在具有4倍最大串联熔丝保护的情况下为1000安培;无4倍最大串联熔丝保护情况下为2000安培
    - 校准精度:能够连续承载100%的额定电流,在25℃下可能在101%到134%之间跳闸,必须在135%下的一小时内跳闸
    - 抗过载能力:十倍于额定电流
    - 耐压能力:超过1500伏AC
    - 环境适应性:符合MIL-STD-202标准的湿度和盐雾测试要求
    - 操作温度范围:从-20°C到+60°C
    - 重量:小于2盎司(57克)

    产品特点和优势


    - 可见过载指示:W23型号具有可见的跳闸指示带,方便快速识别故障状态。
    - 不可重置特性:一旦发生过载,必须更换新的断路器才能重新使用,增加了安全性。
    - 坚固耐用:满足6000次电气周期或10000次机械循环的要求,确保长期稳定运行。
    - UL/CSA认证:被UL和CSA认证为补充保护器,适用于家电组件保护。

    应用案例和使用建议


    这些断路器广泛应用于家用电器、办公设备和工业控制系统等领域。例如,在洗衣机和冰箱中,它们可以防止电路过载引起的火灾。为了确保最佳性能,安装时应注意以下几点:
    - 确保正确的电流等级选择,以匹配设备的最大电流需求。
    - 安装位置应远离高温源,以避免影响其正常工作。
    - 在高湿度环境中,建议增加额外的防护措施以增强抗湿性能。

    兼容性和支持


    - 兼容性:适用于需要断路器的大多数电气系统,特别是那些需要补充保护的场合。
    - 支持服务:用户可以通过泰科电子网站获取最新的技术支持文档和技术支持联系方式。

    常见问题与解决方案


    - 问题1:如何确认电流等级是否正确?
    - 解决方案:根据设备的实际电流需求选择合适的电流等级。建议参考产品手册中的表格进行对比。
    - 问题2:断路器无法自动复位怎么办?
    - 解决方案:检查是否有明显的物理损伤或短路情况,如果一切正常但断路器仍未复位,则可能需要更换新的断路器。
    - 问题3:在潮湿环境下使用时,断路器失效?
    - 解决方案:考虑使用具有更高防潮性能的产品版本或在安装过程中增加额外的防潮措施。

    总结和推荐


    综上所述,泰科电子的W23和W31系列热断路器以其优秀的安全性能、广泛的适用性和可靠的操作稳定性在市场上脱颖而出。对于需要高性能断路器的应用,我们强烈推荐使用这款产品。无论是家庭电器还是工业设备,这些断路器都能提供可靠的保护。

W23-X1A1G-7.50参数

参数
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 推拉,柱塞
额定电流 7.5A
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W23-X1A1G-7.50厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1G-7.50数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1G-7.50 W23-X1A1G-7.50数据手册

W23-X1A1G-7.50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 371.9187
25+ ¥ 364.4833
50+ ¥ 357.1966
150+ ¥ 346.8189
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 371.91
直接购买
加入购物车
