W28-XT1A-16

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 32V 250V 1 无 16A 热敏式 按下重置 面板安装 19.31mm*19.31mm*54.22mm
供应商型号: N-W28-XT1A-16
供应商: 云汉优选
标准整包数: 1

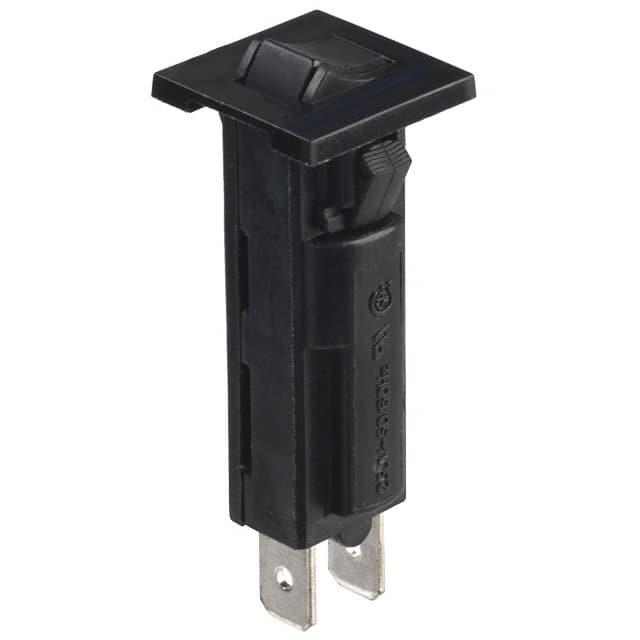

TE CONNECTIVITY 断路器 W28-XT1A-16

W28-XT1A-16概述

    Potter & Brumfield W28系列推拉式复位保险丝夹断路器技术手册

    1. 产品简介


    Potter & Brumfield W28系列推拉式复位保险丝夹断路器 是一种用于保护电路安全的重要组件。该系列产品主要适用于家庭、商业及工业领域的电气设备中,用于防止过载和短路导致的电路损坏。W28系列的特点在于其易于操作的推拉式复位机制,方便用户在发生故障后快速恢复电力供应。

    2. 技术参数


    | 参数 | 值 |

    | 工作电压范围 | 直流 32V,交流 250V(50/60Hz) |
    | 额定电流范围 | 0.25A - 20A |
    | 最大分断能力 | 1000A(在250VAC 50/60Hz和32VDC下)|
    | 绝缘强度 | 超过1500伏峰值 |
    | 适用温度范围 | -20°C 至 +50°C |
    | 重量 | 约 10克 |

    3. 产品特点和优势


    W28系列推拉式复位保险丝夹断路器的主要优势包括:
    - 推拉式复位机制:提供直观且方便的操作方式。
    - 多种国际标准认证:符合UL 1077标准,保证了产品的安全性与可靠性。
    - 替代慢熔玻璃管式保险丝:相比传统保险丝,具有更长的使用寿命和更好的可靠性。
    - 节省劳动力的插接式安装:简化了设备安装流程。
    - 高可靠性:通过严格的测试和验证,确保在各种条件下稳定运行。

    4. 应用案例和使用建议


    W28系列推拉式复位保险丝夹断路器广泛应用于各类电器和机械设备中,特别是在家庭电器、办公设备和工业控制设备中。为了更好地利用该产品,建议用户在安装前详细阅读手册,并严格按照制造商的推荐操作方法进行安装和维护。此外,在选择合适型号时应考虑具体的工作电压、电流等级以及环境条件。

    5. 兼容性和支持


    W28系列推拉式复位保险丝夹断路器设计为与各种电子设备兼容,尤其适合那些需要高可靠性和耐用性的应用场合。制造商提供了详细的安装指南和支持服务,以帮助用户正确安装和维护该产品。此外,产品还获得了多项国际认证,进一步证明了其在市场上的可信度。

    6. 常见问题与解决方案


    1. 问:如何判断保险丝是否已经触发?
    - 答: 保险丝在触发后,其按钮会弹出并自动复位。如果需要手动复位,只需按下按钮即可。

    2. 问:保险丝的最大负载是多少?
    - 答: 各种型号的最大负载有所不同,具体数值请参见产品手册。
    3. 问:保险丝能否长时间连续工作?
    - 答: 在额定电流范围内,保险丝可以持续承载100%的电流而不会触发。超过额定电流的一定百分比(如135%-175%)时,保险丝会在特定时间内触发。

    7. 总结和推荐


    总体而言,Potter & Brumfield W28系列推拉式复位保险丝夹断路器是一款高性能、高可靠性的电子元器件。其独特的设计和广泛的应用范围使其成为众多用户的首选。如果您正在寻找一款既可靠又易于操作的保险丝装置,强烈推荐您使用W28系列。不过,在购买之前,建议仔细检查产品的具体规格和技术参数,以确保其能够满足您的需求。

W28-XT1A-16参数

参数
额定电流 16A
极数 1
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
长*宽*高 19.31mm*19.31mm*54.22mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XT1A-16厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XT1A-16数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XT1A-16 W28-XT1A-16数据手册

W28-XT1A-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
