W69-X2Q12-30

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 3 无 30A 磁性(液力延迟) 控制杆 面板安装 51.89mm*57.15mm*50.8mm
供应商型号: N-W69-X2Q12-30
供应商: 云汉优选
标准整包数: 1

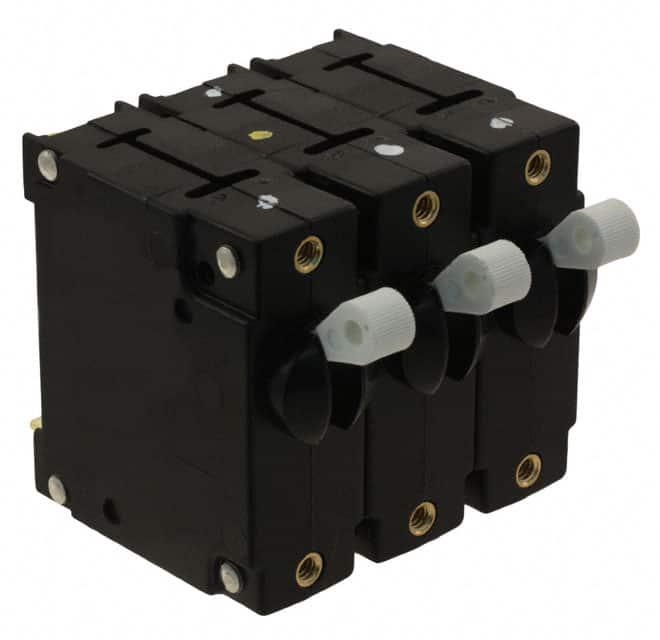

TE CONNECTIVITY 断路器 W69-X2Q12-30

W69-X2Q12-30概述


    产品简介


    W6/W9系列磁液压P&B断路器
    本产品为通用型断路器,专为国际市场设计。具有美国UL认证(UL1077和UL1500),加拿大CSA认证及德国VDE认证。W6和W9系列的设计适用于多种电路保护需求。主要应用领域包括工业自动化、电气设备保护等。

    技术参数


    电气参数
    - 额定电流:最高可达50安培。
    - 中断容量:最大2000安培(直流65V)至5000安培(交流277V)。
    - 频率范围:50/60Hz,也可处理直流电。
    - 绝缘强度:50/60Hz,1500V DC,1100V。
    - 绝缘电阻:100兆欧姆(500V DC)。
    环境与机械参数
    - 工作温度范围:-40°C至+85°C。
    - 湿度:符合Mil-STD-202方法103的要求。
    - 冲击测试:按照Mil-STD-202方法213测试条件C进行(100g @ 6ms)。
    - 振动测试:按照Mil-STD-202方法201,在10-55Hz,总位移1.52mm(0.06英寸)进行测试。
    - 防霉和防潮:特殊防潮涂层应用于所有铁部件,塑料部件采用抗霉材料制成。
    载流曲线
    - 延时曲线:标准延迟曲线(Curve 2)、短延迟曲线(Curve 3)、高涌流延迟曲线(Curve 10、12、13)等。
    - 过载跳闸时间:从几毫秒到几百秒不等,具体取决于负载电流百分比和电压类型(交流/直流)。

    产品特点和优势


    - 多重认证:UL、CSA、VDE认证,确保产品在全球范围内的安全合规。
    - 耐用连接:W9系列采用#10-32螺纹连接,W6系列提供快速连接端子和螺纹端子选择。
    - 丰富的延时曲线选项:可满足不同负载和保护需求。
    - 高可靠性:10,000次循环耐久测试,确保长期可靠运行。
    - 高抗冲击能力:通过严格的标准冲击测试,确保在恶劣环境下的稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化:适用于各种电机控制电路,保护系统免受过载和短路影响。
    - 电气设备保护:在大型电力系统中作为辅助保护装置,防止过电流引发的安全事故。
    使用建议
    - 正确安装:确保安装角度不超过90度,以维持性能稳定。
    - 定期检查:建议每季度进行一次性能检查,确保系统的持续可靠性。
    - 正确配置:根据实际应用选择合适的延时曲线和额定电流,避免不必要的跳闸。

    兼容性和支持


    - 兼容性:W6和W9系列断路器与其他标准电气组件具有良好的兼容性,便于系统集成。
    - 技术支持:厂商提供详尽的产品文档和技术支持,确保客户能够顺利使用和维护设备。

    常见问题与解决方案


    - 问题:设备频繁跳闸
    - 解决方案:检查负载电流是否超过额定值,调整延时曲线设置或更换更大额定电流的断路器。
    - 问题:设备无法正常工作
    - 解决方案:确认所有连接点牢固无损,检查是否有误接或断线情况。

    总结和推荐


    综上所述,W6/W9系列磁液压P&B断路器是一款高度可靠的通用型断路器,具备多重认证和丰富功能。其优良的性能和广泛的应用领域使其成为工业自动化和电气设备保护的理想选择。强烈推荐在需要高可靠性和多认证保障的项目中使用。

W69-X2Q12-30参数

参数
极数 3
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 30A
长*宽*高 51.89mm*57.15mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W69-X2Q12-30厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W69-X2Q12-30数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W69-X2Q12-30 W69-X2Q12-30数据手册

W69-X2Q12-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
