W31-X2M1G-2

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 240V 1 无 2A 热敏式 旋钮 面板安装 40.64mm*17.53mm*35.15mm
供应商型号: ET-1385183
供应商: 海外现货
标准整包数: 1

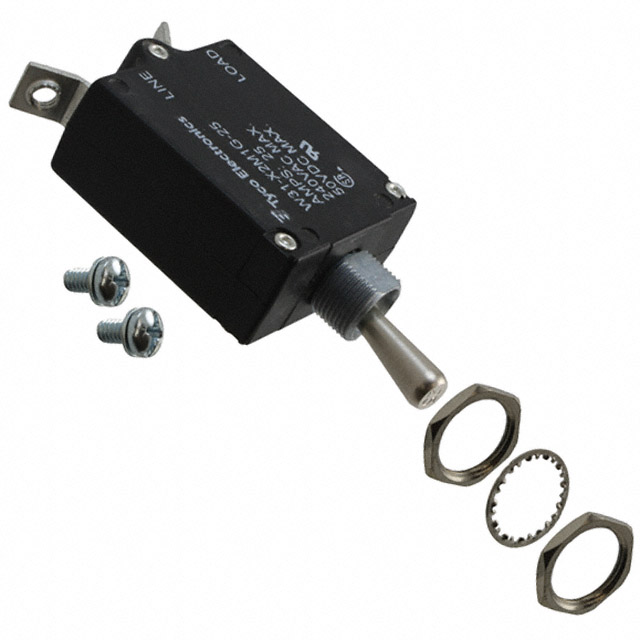

TE CONNECTIVITY 断路器 W31-X2M1G-2

W31-X2M1G-2概述


    产品简介


    本产品为泰科电子(TE Connectivity)生产的W23/W31系列热保护断路器,提供从0.5安培到50安培的电流范围。该系列断路器设计用于各种应用场景,如家电、工业控制和通信设备等。产品具备过载保护、短路保护等功能,可作为开关直接使用。此外,W23系列带有可见的过载指示带,便于快速识别电路状态。

    技术参数


    主要技术规格
    - 电流范围:0.5A 至 50A
    - 额定电压:直流最大50V或交流最大240V(至400Hz)
    - 断开能力:
    - 带4倍最大串联熔断保护:50A及以下型号 —— 240VAC下最大1000A
    - 不带4倍最大串联熔断保护:25A及以下型号 —— 50VDC下最大2000A
    - 热态延时特性:在+25°C环境下,100%负载可连续运行,超过135%负载可能在1小时内跳闸
    - 机械/环境数据:
    - 循环耐久性:超过6000次循环(满载)或10000次机械操作
    - 湿度:符合MIL-STD-202方法106要求
    - 盐雾测试:符合MIL-STD-202方法101测试条件B要求
    - 终端:两个#8-32螺钉终端
    - 安装:W23使用3/8英寸直径的螺纹套筒;W31使用15/32英寸直径的螺纹套筒(含或不含旋转防转平)
    其他参数
    - 重量:小于2盎司(约57克)
    - 引脚电阻:
    - 1A:0.61Ω(±30%)
    - 5A:0.03Ω(±30%)
    - 10A:0.01Ω(±30%)
    - 15A:0.006Ω(±30%)
    - 20A:0.004Ω(±30%)
    - 30A:0.003Ω(±30%)
    - 40A:0.002Ω(±30%)
    - 50A:0.002Ω(±30%)

    产品特点和优势


    - 热保护特性:产品能在电流超过135%时跳闸,确保电路安全。
    - 抗环境应力能力强:满足MIL-STD-202标准,适用于严苛环境。
    - 安装简便:采用标准螺纹套筒和螺钉终端设计,便于安装和更换。
    - 不可重置:在发生过载后无法手动复位,增强安全性。
    - 指示灯:W23系列带有可见的过载指示带,方便维护和故障诊断。

    应用案例和使用建议


    - 家电行业:可用于微波炉、洗衣机等家用电器,确保电路安全。
    - 工业控制:广泛应用于自动化设备、电动工具等领域,起到过载保护作用。
    - 通信设备:保障电源系统的稳定运行。
    使用建议:
    - 在高湿度环境中使用时,需定期检查密封性和电气连接,以防止腐蚀。
    - 遇到过载情况时,应及时断电并检查电路,避免连续过载导致设备损坏。

    兼容性和支持


    - 兼容性:本产品可与其他标准电气设备兼容,便于集成到现有系统中。
    - 技术支持:若需要进一步的技术支持或咨询,可以联系TE Connectivity官网内页提供的技术支持信息。

    常见问题与解决方案


    - 问题:产品频繁跳闸。
    - 解决方案:检查负载电流是否超出额定值,确保负载合理分布。
    - 问题:终端螺丝松动。
    - 解决方案:定期检查并紧固所有螺丝,特别是长期运行后。
    - 问题:长时间未跳闸。
    - 解决方案:确认温度补偿曲线,检查是否因环境温度变化而影响断路器的工作状态。

    总结和推荐


    W23/W31系列热保护断路器具有强大的过载保护功能和良好的环境适应性,特别适合需要可靠电路保护的应用场景。综合考虑其技术参数、可靠性及适用范围,强烈推荐在家电、工业控制和通信设备中选用此系列产品。

W31-X2M1G-2参数

参数
照明
断路器类型 热敏式
执行器类型 旋钮
额定电流 2A
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W31-X2M1G-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W31-X2M1G-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W31-X2M1G-2 W31-X2M1G-2数据手册

W31-X2M1G-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
