W58-XB1A4A-4

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W58 系列, 4A, 1 极
供应商型号: 7828022
供应商: 海外现货
标准整包数: 1

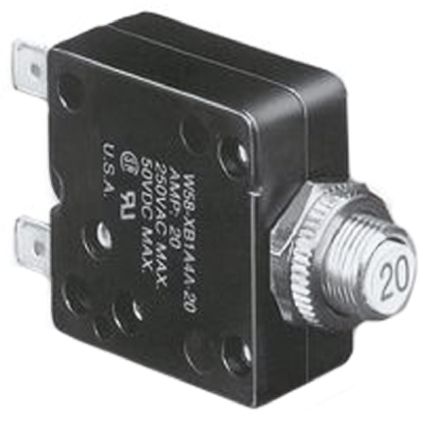

TE CONNECTIVITY 断路器 W58-XB1A4A-4

W58-XB1A4A-4概述


    产品简介


    泰科电子W58系列热断路器是一款用于电路保护的重要组件。这款断路器具有多种电流等级(从0.5安培到30安培),主要用于补充性保护装置,适用于家用电器和其他类似应用场合。通过按钮复位,W58系列断路器可以在过载情况下自动断开电路,防止过流造成的损坏。它的按钮设计还可以提供视觉上的过载指示。

    技术参数


    - 电流范围:0.5安培至30安培
    - 过载保护:
    - 载流能力为100%时不会跳闸
    - 载流能力在101%至145%之间可能会跳闸
    - 载流能力达到145%时必定跳闸(在25°C)
    - 电气特性:
    - 额定电压:50V直流电;250V交流电
    - 绝缘强度:超过1500伏特
    - 断路容量:50V直流下2000安培(0.5至30安培型号);250V交流下1000安培(0.5至30安培型号)
    - 温度补偿:环境温度在-20°C至60°C之间,可进行修正
    - 机械/环境数据:
    - 冲击:能承受高达10g的冲击
    - 振动:能承受高达10g在10-55Hz范围内的振动
    - 重量:少于1.5盎司(约42.5克)

    产品特点和优势


    W58系列热断路器的主要特点是其可靠的过载保护和无需手动复位的功能。具体如下:
    - 可靠保护:确保电路在出现异常过载时能够及时断开,保护设备和人身安全。
    - 简便操作:只需通过按钮即可复位,简化操作过程。
    - 明确指示:按钮的设计允许用户直观地看到过载情况。
    - 环境适应性强:能在广泛的温度范围内稳定工作。

    应用案例和使用建议


    应用场景:
    - 家用电器(如洗衣机、微波炉等)
    - 办公设备(如复印机、打印机等)
    - 工业设备(如工业控制柜中的保护电路)
    使用建议:
    - 安装注意事项:确保安装位置避免受到过多冲击和振动。
    - 环境考虑:如果环境温度可能超出正常范围,需考虑额外的温度补偿措施。
    - 定期检查:由于过载情况可能导致断路器频繁跳闸,建议定期检查并更换。

    兼容性和支持


    - 兼容性:W58系列断路器可以与多种终端类型和安装硬件组合,以适应不同的安装需求。
    - 支持信息:泰科电子提供了详尽的技术支持文件和客户服务热线,用户可以通过这些渠道获取必要的帮助和信息。

    常见问题与解决方案


    1. 过载跳闸频繁
    - 解决方案:检查负载是否超出了断路器的额定值,确保安装环境中温度适中。
    2. 无法复位
    - 解决方案:检查是否有内部短路或其他故障情况,必要时请联系技术支持。
    3. 指示灯不亮
    - 解决方案:检查电源连接和按钮是否按压到位,确保电路正常工作。

    总结和推荐


    总体来看,W58系列热断路器以其可靠的性能和多样化的功能在市场上表现出色。它不仅能满足多种家用和工业应用的需求,还能在不同环境下稳定工作。对于需要可靠电路保护的应用场合,我们强烈推荐选择W58系列断路器。

W58-XB1A4A-4参数

参数
额定电流 4A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
长*宽*高 34.93mm*16.76mm*34.93mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W58-XB1A4A-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W58-XB1A4A-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W58-XB1A4A-4 W58-XB1A4A-4数据手册

W58-XB1A4A-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
