首页  >  产品百科  >  W57-XB1A7A10-15

W57-XB1A7A10-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W57 系列, 15A, 1 极
供应商型号: 2985693
供应商: 海外现货
标准整包数: 1

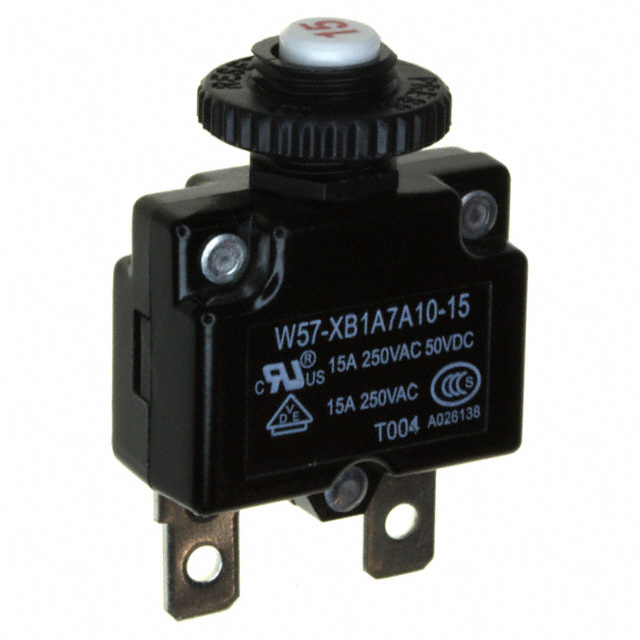

TE CONNECTIVITY 断路器 W57-XB1A7A10-15

W57-XB1A7A10-15概述

    Potter & Brumfield W57 系列紧凑型推拉式复位热断路器技术手册

    产品简介


    Potter & Brumfield 的 W57 系列紧凑型推拉式复位热断路器是一款适用于多种电子设备的过载保护装置。该系列断路器额定电流范围为 3A 到 20A,主要应用于工业控制、机械设备、汽车电子、家电等领域。这些断路器以其小巧的设计、可靠的功能和多样化的安装选项而著称。

    技术参数


    - 额定电流:3A 至 20A
    - 尺寸(英寸):直径 0.854(21.7mm),厚度 0.016(0.4mm)
    - 安装螺纹:M11 x 1.0 和 3/8” - 24UNF
    - 接线端子:.250”(6.35mm)快速连接端子,可选直角、45度弯角及PCB兼容
    - 最大工作电压:250VAC 或 125VAC / 50VDC
    - 绝缘电阻:100 兆欧
    - 电弧中断能力:1000A
    - 环境温度范围:0°C 至 +60°C
    - 复位时间:60 秒内复位
    - 重量:约 0.5 盎司(14.3克)

    产品特点和优势


    1. 新紧凑设计:采用紧凑设计,便于安装在有限空间内。
    2. 多样化的安装选项:提供多种螺纹规格和安装方式,适应不同需求。
    3. 不可手动触发:有效避免误操作导致的意外跳闸。
    4. 指示按钮:配备视觉指示按钮,方便查看跳闸状态。
    5. 复位机制:仅需按压按钮即可复位,操作简便。
    6. 多种接线端子:支持直角、45度弯角及PCB兼容端子,适应不同接线需求。

    应用案例和使用建议


    W57 系列热断路器广泛应用于各种设备中,如工业控制、机械设备、汽车电子等。例如,在工业自动化控制系统中,它可以防止因过载而导致的设备损坏。在使用过程中,用户应注意以下几点:
    - 温度补偿:确保断路器在推荐的工作温度范围内运行,以达到最佳保护效果。
    - 正确选择型号:根据实际电流要求和安装空间选择合适的型号,避免使用不当型号引发故障。
    - 定期检查:定期检查断路器的状态,确保其正常工作。

    兼容性和支持


    W57 系列热断路器通过了多项认证,包括UL1077、VDE 0642/EN60934 和 CCC 认证。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 无法复位:检查负载是否仍然存在短路或过载情况,确认复位按钮是否被卡住或损坏。
    2. 频繁跳闸:可能是因为负载过大或系统温度过高。请减少负载或改善散热条件。
    3. 指示灯不亮:检查是否有损坏或接触不良的情况,确保连接正确无误。

    总结和推荐


    综上所述,Potter & Brumfield W57 系列紧凑型推拉式复位热断路器具有紧凑设计、可靠的性能、多样化的安装选项和广泛的适用性,非常适合在多种电子设备中使用。我们强烈推荐这款产品,尤其适合需要过载保护且空间有限的应用场合。如果您对其他型号或配置感兴趣,可以咨询我们的授权分销商获取更多详细信息。

W57-XB1A7A10-15参数

参数
断路器类型 热敏式
执行器类型 按下重置
额定电流 15A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
照明
长*宽*高 22.6mm*14.6mm*29.2mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W57-XB1A7A10-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W57-XB1A7A10-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W57-XB1A7A10-15 W57-XB1A7A10-15数据手册

W57-XB1A7A10-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.6283
5+ ¥ 32.335
10+ ¥ 32.335
20+ ¥ 28.9721
50+ ¥ 28.9721
库存: 102
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.62
