W57-XB7A4A10-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 泰科 热断路器, W57 系列, 15A, 1 极
供应商型号: 7827931
供应商: 海外现货
标准整包数: 1

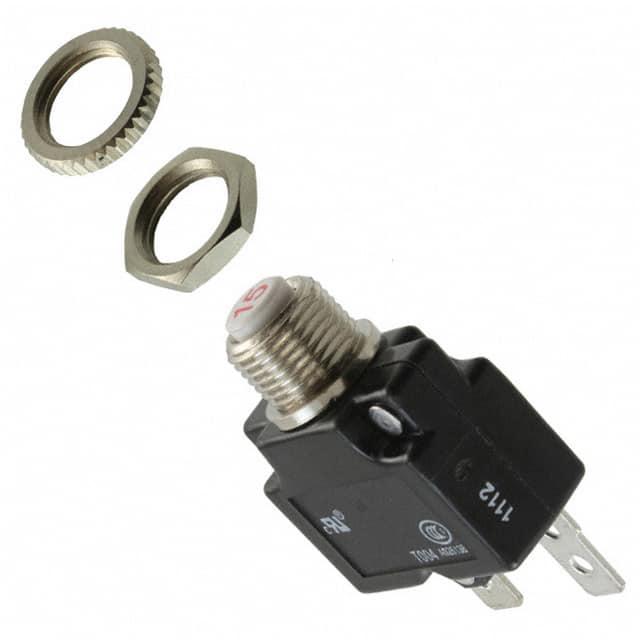

TE CONNECTIVITY 断路器 W57-XB7A4A10-15

W57-XB7A4A10-15概述

    # W57 系列紧凑型推式复位热断路器技术手册

    产品简介


    W57 系列紧凑型推式复位热断路器(Thermal Circuit Breaker)是一款新型电子保护装置,广泛应用于工业控制、家用电器和照明系统等领域。该产品具有紧凑的设计、可靠的过载保护能力和灵活的安装选项,适用于需要高精度温度补偿和多功能应用的场景。
    主要功能
    - 过载保护:自动切断电路以防止过流导致的损坏。
    - 推式复位:按钮式复位设计,便于操作且外观直观。
    - 温度补偿:内置温度补偿机制,确保在不同环境温度下的稳定性能。
    应用领域
    - 工业设备
    - 家用电器
    - LED照明系统
    - 数据中心电源管理

    技术参数


    以下是 W57 系列断路器的主要技术参数:
    | 参数类别 | 规格描述 |

    | 额定电流范围 | 3A 至 20A |
    | 按钮颜色选项 | 白色、黑色、红色 |
    | 复位方式 | 推式复位 |
    | 防护等级 | UL1077 认证,符合 VDE 0642 和 EN60934 标准 |
    | 工作电压 | 最大 250VAC(50Hz/60Hz),50VDC |
    | 最大分断能力 | 1,000A |
    | 电阻值范围 | 0.012Ω 至 0.083Ω |
    | 绝缘电阻 | ≥100 兆欧姆 |
    | 重量 | 约 0.5 盎司(14.3 克) |

    产品特点和优势


    特点
    1. 新式紧凑设计:占用空间小,适合狭小空间的应用。
    2. 多种额定电流选择:覆盖 3A 至 20A 的常用范围,满足多样化需求。
    3. 无法手动跳闸:通过精密机械设计确保稳定运行。
    4. 按钮视觉指示:过载后按钮弹出,直观显示故障状态。
    5. 灵活安装选项:提供塑料和金属材质的多种安装 bushing 选择。
    优势
    - 高可靠性:经过严格测试,保证在恶劣环境下正常工作。
    - 易于维护:推式复位设计简化了操作流程。
    - 多场景适用:适应不同温度和电气条件的需求。

    应用案例和使用建议


    应用案例
    1. 工业设备:用于工厂自动化设备的电源保护。
    2. 家用电器:例如冰箱、洗衣机等家电的内部电路保护。
    3. LED照明系统:保护灯具免受过流影响。
    使用建议
    - 环境温度监控:定期检查设备周围温度,避免超出设备的工作范围。
    - 合理选型:根据负载大小选择合适的额定电流,确保最佳保护效果。
    - 安装规范:严格按照图纸要求进行安装,避免不当操作导致失效。

    兼容性和支持


    W57 系列断路器可与其他标准电气设备和连接器兼容,具备广泛的适配性。此外,制造商提供了详尽的技术文档和支持服务,包括:
    - 专业咨询和技术支持热线。
    - 常见问题解答文档(FAQ)。
    - 本地分销商库存查询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮无法弹出 | 检查是否过流触发,若触发则需手动复位。 |
    | 设备发热异常 | 确认负载电流是否超出额定值,调整负载。 |
    | 短时间内频繁跳闸 | 检查线路是否存在持续过流现象,排查故障源头。 |

    总结和推荐


    综合评估
    W57 系列紧凑型推式复位热断路器凭借其紧凑设计、高可靠性、多样化配置和广泛应用场景,在同类产品中表现出色。其内置的温度补偿功能和精准的过流保护使其成为工业和消费电子领域的理想选择。
    推荐结论
    我们强烈推荐 W57 系列断路器用于需要高精度和高可靠性的应用场景。无论是工业设备还是家用电器,它都能提供卓越的保护性能和便捷的操作体验。如果您正在寻找一款高效、可靠的热断路器解决方案,W57 系列是您的不二之选。
    联系制造商或授权经销商以获取更多技术支持和服务。

W57-XB7A4A10-15参数

参数
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 15A
极数 1
额定电压-AC 250V
长*宽*高 22.6mm*14.6mm*29.2mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W57-XB7A4A10-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W57-XB7A4A10-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W57-XB7A4A10-15 W57-XB7A4A10-15数据手册

W57-XB7A4A10-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
