W33-S1N1Q-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 2 无 20A 热敏式 控制杆 面板安装 43.79mm*21.59mm*42.93mm
供应商型号: Q-W33-S1N1Q-20
供应商: 国内现货
标准整包数: 120

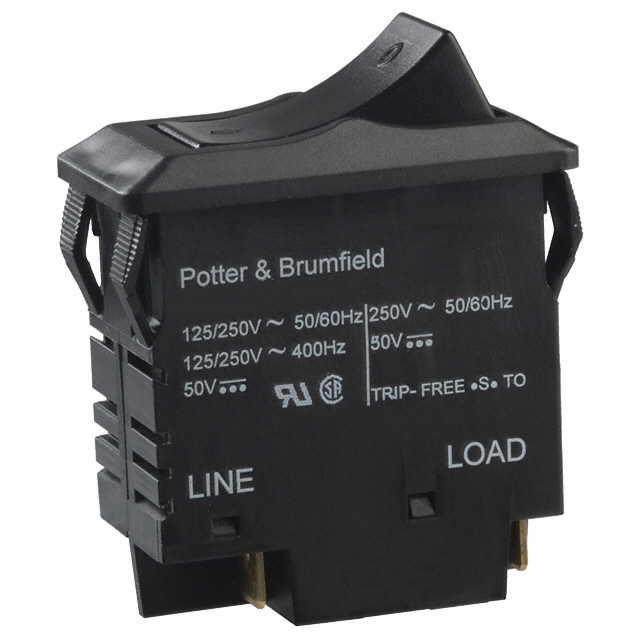

TE CONNECTIVITY 断路器 W33-S1N1Q-20

W33-S1N1Q-20概述

    W33系列一极和两极可切换热断路器/电源开关技术手册

    产品简介


    W33系列是一款结合了断路器和开关功能的单极和双极可切换热断路器/电源开关,提供内置指示灯选件。该产品适用于各种电路保护和控制需求,广泛应用于家用电器、工业设备等领域。

    技术参数


    - 电气数据
    - 额定负载:2A至20A(<2A类型可作为特殊订单提供)
    - 连续载流能力:100%额定电流
    - 超载保护范围:101%到135%
    - 最大操作电压:50VDC;250VAC至400Hz
    - 短路容量:1000A@50VDC;250VAC, 60Hz 和 125/250VAC, 400Hz;1500A@125/250VAC, 60Hz
    - 复位能力:十倍额定电流
    - 机械/环境数据
    - 终端:一极和二极 .250” (6.35mm) 快速连接/焊接终端;辅助开关选件 .110” (2.79mm) 快速连接终端
    - 安装:面板前部插拔式安装
    - 指示器:摇臂或带指示灯摇臂
    - 冲击:30g 测试至IEC 68-2-27, test Ea.
    - 振动:8g 测试至IEC 68-2-6, test Fc.
    - 开关耐久性:在额定负载下进行50,000次操作;在200%额定负载下进行1,000次操作

    产品特点和优势


    - 集成设计:将开关和电路保护功能集于一体,简化安装和布线
    - 多种颜色选择:摇臂颜色有黑、白、红、琥珀和烟色,可选带指示灯型号
    - 便捷安装:采用快速插拔式安装,方便快捷
    - 高可靠性:满足IEC冲击和振动测试标准,确保长期稳定运行
    - 复位能力:能够承受十倍额定电流的过载,具有更高的安全性和耐用性

    应用案例和使用建议


    W33系列热断路器/电源开关适用于家用电器和工业设备的电路保护,例如冰箱、洗衣机、空调等。其紧凑的设计和多样化的颜色选择使其可以轻松融入不同的应用环境中。在实际应用中,建议在选型时根据具体的应用场景确定合适的额定电流,并考虑其工作环境温度对性能的影响。

    兼容性和支持


    W33系列符合UL 1077和CSA的安全标准,适用于补充保护设备。用户可以选择合适的认证机构文件进行详细审查。制造商提供了完善的技术支持,用户可以在其官网找到相关文档和支持信息。

    常见问题与解决方案


    - 问题:断路器频繁跳闸怎么办?
    - 解决方案:检查线路是否有短路或过载情况,调整负载,必要时更换更大额定电流的断路器。
    - 问题:无法手动复位怎么办?
    - 解决方案:检查断路器是否有故障或损坏,尝试手动复位或联系技术支持。

    总结和推荐


    W33系列热断路器/电源开关以其高集成度、多颜色选择、可靠的机械和环境适应性,非常适合多种应用场景。其出色的电气特性和复位能力使它在市场上具有很强的竞争力。推荐用户在选择时仔细评估自身需求,并参考相关技术资料以确保最佳使用效果。

W33-S1N1Q-20参数

参数
照明
断路器类型 热敏式
执行器类型 控制杆
额定电流 20A
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-S1N1Q-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-S1N1Q-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-S1N1Q-20 W33-S1N1Q-20数据手册
