1-5146888-1

厂牌: TE CONNECTIVITY
产品描述: 焊盘 1mm 2 64pin SMD,P=1mm 贴片安装
供应商型号: A144140CT-ND
供应商: Digi-Key
标准整包数: 1

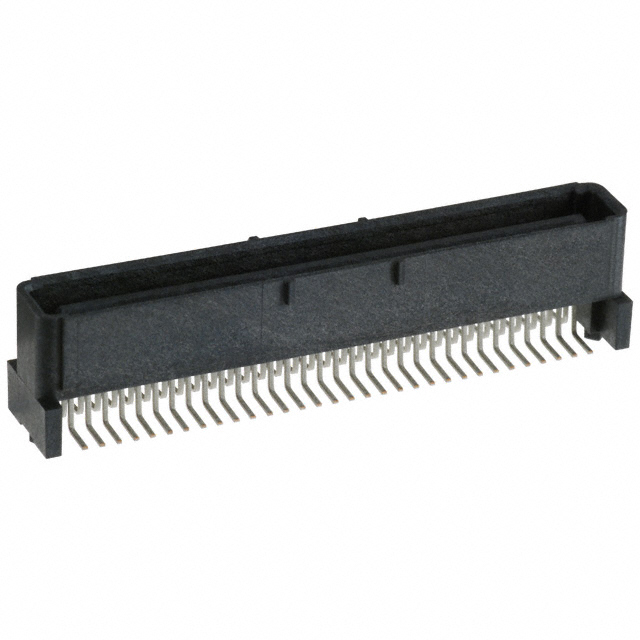

TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) 1-5146888-1

1-5146888-1概述


    产品简介


    产品名称:垂直板对板PCB连接器
    产品类型:
    - PCB连接器
    - 插头连接器
    主要功能:
    - 实现电路板间的信号传输
    - 支持垂直安装方式
    应用领域:
    - 通信设备
    - 工业自动化
    - 医疗设备
    - 计算机及外围设备

    技术参数


    - 中心线间距(Pitch): 1 mm (0.039 in)
    - 位置数: 64
    - 连接器系统: 板对板
    - PCB安装方向: 垂直
    - 接触终止到印刷电路板
    - 绝缘电阻: 2 MΩ
    - 工作电压: 250 VAC
    - 信号特性: 支持差分信号
    - 接触面积长度: 4.27 mm (0.168 in)
    - 接触基材: 磷青铜
    - 接触镀层材料厚度: 3.81 µm (150 µin)
    - 最大电流承载能力: 1 A
    - 焊接工艺: 支持回流焊至260°C
    - 机械附件: 定位销用于安装对齐
    - 操作温度范围: -55 – 110 °C (-67 – 230 °F)

    产品特点和优势


    - 64位布局:高密度布线,适用于多种复杂的连接需求。
    - 全封闭设计:提供出色的机械和电气性能,确保稳定的连接。
    - 金镀层接触面:提高长期可靠性,减少氧化风险。
    - 黑壳体颜色:便于识别和视觉匹配。
    - 低卤素含量:符合严格的环保标准。
    - 通过多项认证:包括UL和CSA认证,确保产品安全可靠。

    应用案例和使用建议


    应用场景:
    - 在高速数据传输设备中,如交换机和路由器。
    - 在工业控制系统中,如PLC和传感器模块。
    使用建议:
    - 在安装过程中,确保正确对齐定位销以避免接触不良。
    - 在焊接过程中,严格按照焊接温度要求进行,以避免损坏。
    - 建议在高温环境中使用时,定期检查连接器的稳定性和可靠性。

    兼容性和支持


    - 兼容产品:
    - TE产品型号: 5-2176308-8, 8-2176482-2, 5146895-1, 382306-011, 2176304-5, 3-2176327-7, 1676172-2, 1888250-3
    - 支持服务:
    - 如需技术支持,请拨打+1 800 522 6752

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查定位销是否正确安装,并确保连接器表面清洁无尘。
    2. 问题: 焊接后出现虚焊。
    - 解决方案: 确保焊接温度和时间符合制造商推荐的参数。
    3. 问题: 连接器在高温下性能下降。
    - 解决方案: 使用合适的散热措施,如散热片,以降低连接器的工作温度。

    总结和推荐


    产品评价:
    - 高密度、高可靠性的板对板连接器,适合于高要求的应用环境。
    - 全封闭的设计提供了优异的物理保护和电气稳定性。
    - 符合多种环保标准,具有良好的市场竞争力。
    推荐意见:
    - 推荐在需要高密度、高可靠性的电路板连接场合使用,特别是在需要支持差分信号传输和严格环境适应性的应用中。

1-5146888-1参数

参数
针脚数 64pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 1mm
端接 焊盘
排数 2
长度- 堆叠高度 -
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

1-5146888-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-5146888-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) TE CONNECTIVITY 1-5146888-1 1-5146888-1数据手册

1-5146888-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
