W28-XT1A-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 32V 250V 1 无 5A 热敏式 按下重置 面板安装 38.99mm*19.31mm*19.31mm
供应商型号: ET-5804437
供应商: 海外现货
标准整包数: 1

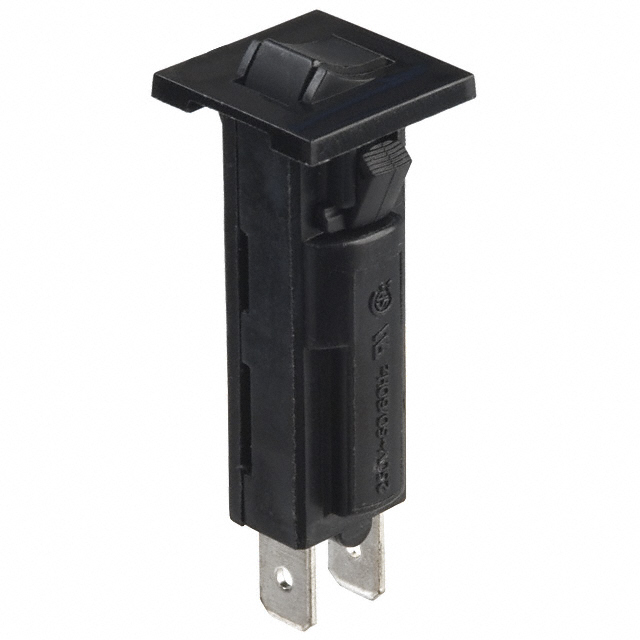

TE CONNECTIVITY 断路器 W28-XT1A-5

W28-XT1A-5概述

    Potter & Brumfield W28系列推拉式复位保险丝座

    产品简介


    Potter & Brumfield 的 W28 系列推拉式复位保险丝座是一款专为高要求的应用设计的产品。该产品主要用于电路保护,通过机械结构实现断路器的快速安装与复位。其典型应用包括办公室设备、家用电器以及其他需要电路保护的应用场景。

    技术参数


    - 额定电流范围: 0.25A 至 20A。
    - 最大操作电压: 32VDC;250VAC(50/60Hz)。
    - 断开能力: 1000A @ 250VAC(50/60Hz)及 32VDC(依据UL 1077标准)。
    - 耐压等级: 超过1500V RMS。
    - 温度补偿曲线: 可在-20°C至+60°C的环境中使用,且有详细的温度补偿曲线表。
    - 电阻: 在不同电流下的典型电阻值如表所示。
    - 其他电气特性: 持续携带电流达100%,3-20A型号可能在101%-134%电流下脱扣,但必须在1小时内达到135%电流时脱扣。0.25-2A型号则可能在101%-174%电流下脱扣,但在1小时内必须达到175%电流时脱扣。

    产品特点和优势


    - 推拉式复位功能: 用户可通过手动操作进行断路器的复位。
    - 国际标准认证: 符合多项国际标准,适用于全球范围内的各种应用场景。
    - 节省劳动力: 快速安装设计大大减少了安装时间和人力成本。
    - 替代传统熔断器: 替代传统的慢熔断玻璃管式熔断器,提供更可靠的保护。
    - 按钮指示: 当发生过载时,按钮会延伸,便于视觉识别。

    应用案例和使用建议


    W28 系列适用于多种电子设备和系统,包括家庭、商业和工业环境。例如,在办公室设备中,它可以作为电源保护装置,确保在突发故障时能够迅速切断电源。对于家庭电器,它可以防止由于过载导致的火灾隐患。
    使用建议:
    1. 正确安装: 确保使用正确的终端类型(Quick Connect)进行安装,并遵循推荐的面板切割尺寸。
    2. 环境适应性: 注意设备的工作环境温度,根据温度补偿曲线调整使用条件。
    3. 定期检查: 定期检查以确保设备正常运行,特别是在经历过极端电流的情况下。

    兼容性和支持


    W28系列符合多项安全标准,包括UL 1077、CSA和CCC等。这使得它在全球范围内都能被广泛接受和使用。此外,厂商还提供了详尽的技术支持和维修服务,以确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题1: 设备未在设定的时间内跳闸。
    - 解决方案: 检查是否超出了设定的温度范围,重新计算温度补偿曲线,确保准确度。

    - 问题2: 设备无法复位。
    - 解决方案: 检查是否有过热现象,更换保险丝或联系技术支持。

    总结和推荐


    综上所述,Potter & Brumfield W28系列推拉式复位保险丝座是一款高度可靠且易于使用的电路保护设备。其独特功能使其在多个应用领域中具有显著的竞争优势。强烈推荐用于需要高效电路保护的应用场景。

W28-XT1A-5参数

参数
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 5A
极数 1
长*宽*高 38.99mm*19.31mm*19.31mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XT1A-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XT1A-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XT1A-5 W28-XT1A-5数据手册

W28-XT1A-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4439 ¥ 68.5621
10+ $ 6.2088 ¥ 57.1863
20+ $ 5.9733 ¥ 55.0174
50+ $ 4.7413 ¥ 43.6695
100+ $ 3.9544 ¥ 36.4216
200+ $ 3.7675 ¥ 34.7009
500+ $ 3.2109 ¥ 29.5742
1000+ $ 3.1417 ¥ 28.9366
库存: 546
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.56
