W54-XB2A4A10-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 无 5A 热敏式 按下重置 面板安装 31mm*14.6mm*35mm
供应商型号: PB2807-ND
供应商: Digi-Key
标准整包数: 1

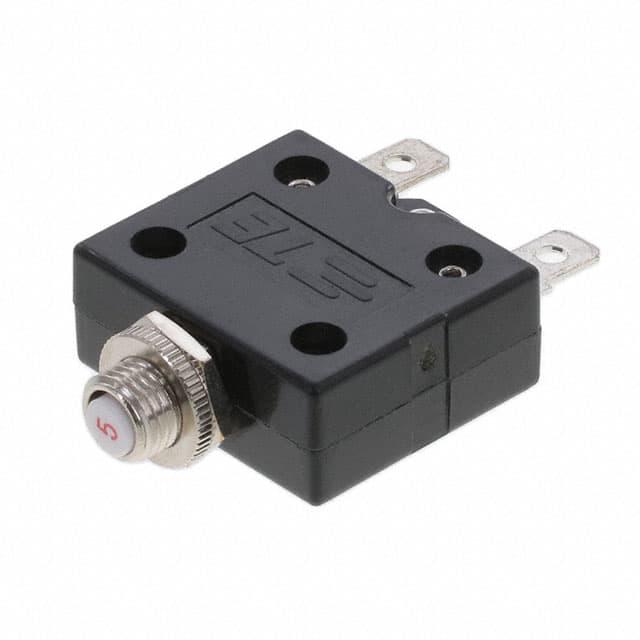

TE CONNECTIVITY 断路器 W54-XB2A4A10-5

W54-XB2A4A10-5概述


    产品简介


    W54-XB2A4A10-5是一款由Potter & Brumfield生产的电路断路器,属于热保护型系列。这款断路器主要用于过电流保护,适用于各种工业和商业应用,如电气控制系统、配电盘和其他需要电路保护的场合。其基本功能是通过检测电路中的电流,当电流超过设定值时自动切断电源以防止过载或短路等危险情况。

    技术参数


    - 操作电压:交流250伏(VAC),直流50伏(VDC)
    - 电流额定值:5安培(A)
    - 极数:单极(1 Pole)
    - 中断能力:1000安培@250VAC/50VDC
    - 复位方式:按压式复位
    - 接线端配置:6.35毫米直插式快速连接端子
    - 外壳特征:白色操作按钮
    - 动作时间:在200%电流下为5至30秒
    - 外形尺寸:面板切口尺寸8.8 x 9.7毫米

    产品特点和优势


    W54-XB2A4A10-5具有以下几个显著的特点和优势:
    1. 高可靠性:该断路器具备优异的断路能力和可靠的断开速度,确保在发生异常情况时能够迅速响应。
    2. 易于安装:设计紧凑,安装便捷,且采用快速连接端子,减少安装时间。
    3. 安全性能高:符合多种环保标准,如欧盟RoHS和REACH等,确保对人体和环境的安全。
    4. 多功能性:可应用于不同类型的电气设备和系统中,满足多样化的需求。

    应用案例和使用建议


    W54-XB2A4A10-5在许多应用场景中表现卓越。例如,在工业控制柜中,可以作为重要的保护装置,避免由于电路故障引起的火灾或其他安全事故。在商用建筑中,同样可以用于配电盘,确保电力系统的稳定运行。
    使用建议:
    - 定期检查断路器的工作状态,确保其正常运作。
    - 遵循正确的安装指南,确保连接可靠。
    - 注意保持断路器周围环境的清洁,避免积尘导致的功能失效。

    兼容性和支持


    W54-XB2A4A10-5具有良好的兼容性,可以与其他标准电气元件和设备配合使用。例如,TE Connectivity提供了多个与之配套的产品,如金属后壳、压力转换器和连接器等。如果您需要进一步的支持,可以拨打技术支持热线+1 800 522 6752进行咨询。

    常见问题与解决方案


    1. 问:断路器在工作时出现跳闸现象怎么办?
    - 答:首先检查是否有过载情况发生,确认负载是否超出断路器的电流额定值。如果排除了负载问题,可以考虑更换新的断路器。
    2. 问:如何正确安装断路器?
    - 答:参照产品手册中的安装步骤,确保所有连接端子都紧固到位,并按照规定的电压和电流要求进行安装。

    总结和推荐


    综上所述,W54-XB2A4A10-5是一款高性能、可靠性和安全性俱佳的电路断路器。它在工业和商业应用中表现卓越,适用于各种电路保护需求。其优良的设计和广泛的适用范围使其在市场上具有很强的竞争力。我们强烈推荐此款产品给那些需要高效电路保护的客户。
    请注意,该产品的合规性和安全性信息可以通过TE Connectivity官网获取。如果有任何疑问,建议联系TE的技术支持团队以获得专业帮助。

W54-XB2A4A10-5参数

参数
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 5A
极数 1
长*宽*高 31mm*14.6mm*35mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W54-XB2A4A10-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W54-XB2A4A10-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W54-XB2A4A10-5 W54-XB2A4A10-5数据手册

W54-XB2A4A10-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3268 ¥ 70.3615
5+ $ 6.9055 ¥ 58.3516
10+ $ 6.136 ¥ 51.3507
50+ $ 5.0885 ¥ 42.5845
100+ $ 4.6924 ¥ 39.2693
300+ $ 4.1234 ¥ 34.5074
500+ $ 3.8811 ¥ 32.4802
1000+ $ 3.5731 ¥ 29.9022
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.36
直接购买
加入购物车
