W51-A122B1-7

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 1 红色 7A 热敏式 控制杆 面板安装 21.8mm*12.8mm*27.9mm
供应商型号: Q-W51-A122B1-7
供应商: 国内现货
标准整包数: 1000

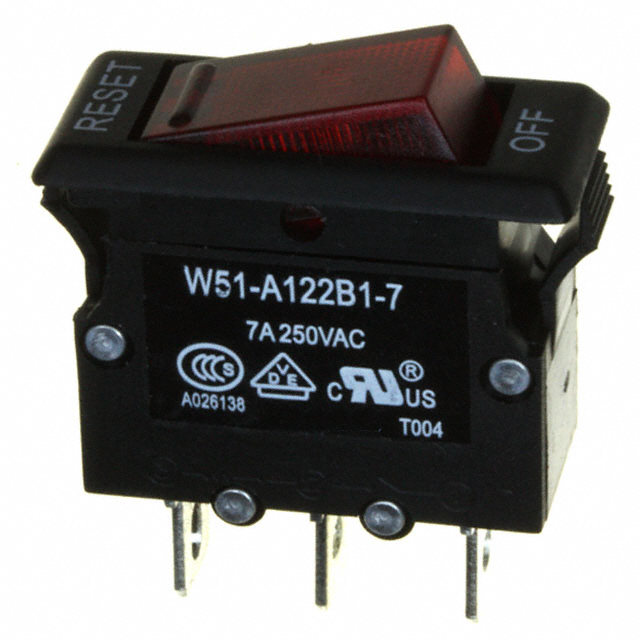

TE CONNECTIVITY 断路器 W51-A122B1-7

W51-A122B1-7概述

    电子元器件产品技术手册解析

    产品简介


    产品类型:W51系列是紧凑型、可复位的热断路器/电源开关,具有可选指示灯。
    主要功能:提供电路保护和电源切换功能,适用于多种电气系统和设备。
    应用领域:广泛应用于工业自动化、电机控制、照明设备、家用电器等多个领域。

    技术参数


    - 额定电流:5A至20A。
    - 过载保护:135%额定电流时必须在1小时内跳闸;100%连续承载能力。
    - 工作温度范围:5-8A模型为0°C至+50°C;10-20A模型为0°C至+60°C。
    - 最大操作电压:50VDC;125VAC/250VAC,50/60Hz(根据具体型号)。
    - 绝缘电阻:100兆欧姆。
    - 断路器容量:符合UL标准1077的1,000安培断流能力。
    - 耐压等级:1,500VAC(持续60秒)。

    产品特点和优势


    - 紧凑设计:采用紧凑、无卡滞的摆动式按钮设计。
    - 多功能集成:在单个单元内同时实现电路保护和电源切换功能。
    - 安装简便:兼容许多常见的电源开关面板切口。
    - 多种选项:支持多种颜色、标识和端子选项,提供指示灯功能。

    应用案例和使用建议


    - 应用案例:工业自动化生产线上的电机控制,家用电器的过载保护。
    - 使用建议:
    - 安装注意事项:确保安装位置温度适宜,避免超过规定温度范围。
    - 使用环境:使用时应避免频繁高电流冲击,以延长使用寿命。

    兼容性和支持


    - 兼容性:可直接替换大多数常见的电源开关。
    - 支持和服务:制造商提供详尽的技术支持和售后服务,确保用户能够获得必要的帮助和指导。

    常见问题与解决方案


    - 问题1:断路器在正常使用条件下频繁跳闸。
    - 解决方案:检查负载电流是否超出额定值;确保正确安装和使用。
    - 问题2:指示灯不亮。
    - 解决方案:检查指示灯连接是否正常,确认电源供电是否正常。
    - 问题3:断路器无法复位。
    - 解决方案:检查是否有短路或过载现象,按照说明书重新复位。

    总结和推荐


    W51系列断路器/电源开关具有出色的电路保护和电源切换功能,适用于广泛的工业和民用场景。其紧凑的设计和多样的配置使其易于安装和使用。推荐在需要高可靠性电路保护和电源控制的应用中使用此产品。如果对具体参数或应用有疑问,建议联系制造商获取详细信息。

W51-A122B1-7参数

参数
断路器类型 热敏式
执行器类型 控制杆
额定电流 7A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明 红色
长*宽*高 21.8mm*12.8mm*27.9mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W51-A122B1-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W51-A122B1-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W51-A122B1-7 W51-A122B1-7数据手册

W51-A122B1-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
