V23079E1208B301

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 4ms 2A 220V 3V DPDT(2 Form C) 64Ω 46.7mA 250V 48V SMD 贴片安装,黏合安装 14.5mm*7.2mm*7.2mm
供应商型号: U-V23079E1208B301
供应商: 云汉优选
标准整包数: 400

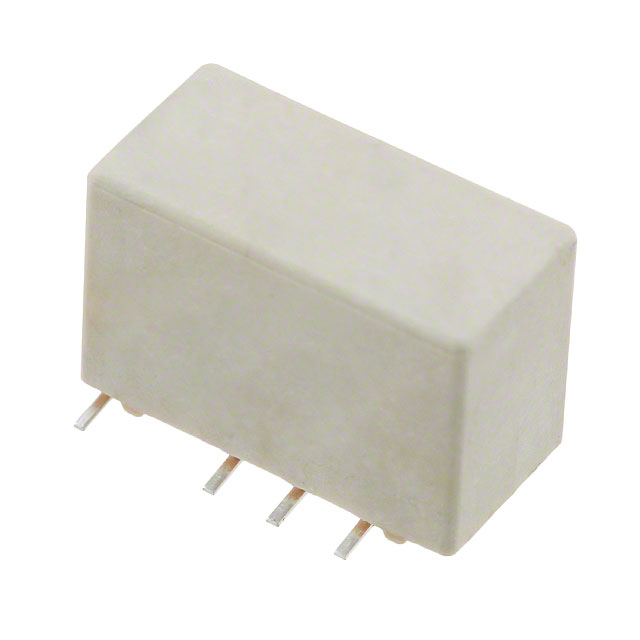

TE CONNECTIVITY 信号继电器 V23079E1208B301

V23079E1208B301概述


    产品简介


    信号继电器AXICOM是一款标准的电信继电器,适用于铃声和测试访问功能。该继电器具有超薄设计,尺寸仅为15x7.5mm(0.590x0.295英寸)。其最大切换电流为5A,采用双分叉接触设计(即2个转换触点,2个CO),支持浸没清洁。这款继电器以高灵敏度著称,能够实现低功耗操作,仅需140mW/70mW。单线圈版本配备浪涌电压保护,额定为2.5kV(2/10μs),符合Telcordia要求GR-1089,以及FCC Part 68。
    应用领域
    该信号继电器广泛应用于通信设备线路卡(铃声和测试访问)、程控交换机(PABX)、语音传输(VoIP)、办公设备、测量和控制设备、汽车设备(如CAN总线、无钥匙进入系统、扬声器开关)、医疗设备、消费电子产品、机顶盒和Hi-Fi音响系统。

    技术参数


    电气特性
    - 最大切换电压:220VDC,250VAC
    - 额定电流:2A
    - 最大连续电流:85°C时2A
    - 切换功率:60W,62.5VA
    - 接触材料:银镍合金,金覆盖
    - 最小切换电压:100μV
    - 热电势:<10μV
    - 初始接触电阻:<50mΩ(10mA,20mV)
    机械特性
    - 频率操作(无负载):50次/秒
    - 操作时间:典型2ms,最大4ms
    - 设置/复位时间:典型2ms,最大4ms
    - 释放时间(无二极管并联):典型2ms,最大4ms
    - 释放时间(有二极管并联):典型4ms,最大6ms
    - 弹跳时间:典型1ms,最大3ms
    寿命
    - 电气耐久性:
    - 12V / 10mA下典型5x10^7次操作
    - 6V / 100mA下典型1x10^7次操作
    - 60V / 500mA下典型5x10^5次操作
    - 30V / 1000mA下典型1x10^6次操作
    - 30V / 2000mA下典型2x10^5次操作
    - 机械耐久性:典型100x10^6次操作
    绝缘特性
    - 额定绝缘电压:1000Vrms(开路触点),1500Vrms(接触与线圈)
    - 耐压强度:2000V(开路触点),2500V(接触与线圈)
    - 初始绝缘电阻:>10^9Ω
    - 电容:接触之间最大1pF,接触与线圈之间最大2pF,相邻触点之间最大1.5pF
    - 清晰度/爬电距离:1.3/2.5mm(根据IEC/EN 60950)
    温度范围
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    该信号继电器具备以下显著优势:
    - 高灵敏度和低功耗:确保高效的能量利用,适合对能耗有严格要求的应用场景。
    - 高可靠性:通过严格的电气和机械耐久性测试,证明其长时间运行的可靠性。
    - 浸入清洁能力:支持浸没清洗,便于维护和保养。
    - 高绝缘等级:提供优秀的绝缘性能,确保长期稳定的工作表现。
    - 多样化的安装方式:包括通孔安装(THT)和表面贴装技术(SMT),方便灵活集成。

    应用案例和使用建议


    该继电器在多个行业中有广泛应用,如通信、汽车、医疗和消费电子。例如,在通信设备的线路卡中,用于提供铃声和测试访问功能;在汽车电子设备中,作为CAN总线的一部分,用于远程无钥匙进入系统的控制等。
    使用建议:
    - 在高湿度环境中,建议进行预热处理,确保最佳的焊接效果。
    - 对于频繁使用的场景,可以考虑选择电气耐久性更高的型号,以提高整体使用寿命。

    兼容性和支持


    - 兼容性:与常见的PCB布局兼容,适用于多种不同的电路板设计。
    - 技术支持:Tyco Electronics Corporation提供全面的技术支持和服务,确保用户能够在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    问题1:如何保证焊接过程的质量?
    - 解决方案:严格按照推荐的焊接条件进行操作,包括波峰焊和回流焊,确保每个部件达到正确的温度和时间要求。
    问题2:继电器出现频繁弹跳问题怎么办?
    - 解决方案:检查继电器的接线是否正确,确保没有外部干扰源,同时可以调整驱动电路的参数来减少干扰。
    问题3:继电器的接触电阻过高?
    - 解决方案:更换新的继电器或者使用更合适的触点材料,确保连接处的清洁度。

    总结和推荐


    总体来说,这款信号继电器AXICOM凭借其出色的性能参数和可靠性,非常适合作为通信设备和其他需要高效切换能力的电子设备的核心组件。建议在各类应用中优先考虑此款继电器,特别是在对功耗和可靠性有较高要求的应用场景中。

V23079E1208B301参数

参数
触头外形 DPDT(2 Form C)
插入损耗 -
交流开关电压 250V
直流开关电压 220V
运行时间 4ms
线圈电流 46.7mA
释放时间 4ms
线圈电阻 64Ω
负载电流额定值 -
直流线圈电压 3V
绝缘 -
最大开关电流 2A
交流线圈电压 48V
长*宽*高 14.5mm*7.2mm*7.2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

V23079E1208B301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23079E1208B301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23079E1208B301 V23079E1208B301数据手册

V23079E1208B301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.696 ¥ 15.8576
800+ $ 1.5656 ¥ 14.6384
2000+ $ 1.4892 ¥ 13.924
5200+ $ 1.2444 ¥ 11.6351
10000+ $ 1.071 ¥ 10.0139
25200+ $ 0.9792 ¥ 9.1555
库存: 400
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 6343.04
