W28-XT1A-2

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 32V 250V 1 无 2A 热敏式 按下重置 面板安装 19.31mm*19.31mm*54.22mm
供应商型号: 655-W28-XT1A-2
供应商: Mouser
标准整包数: 1

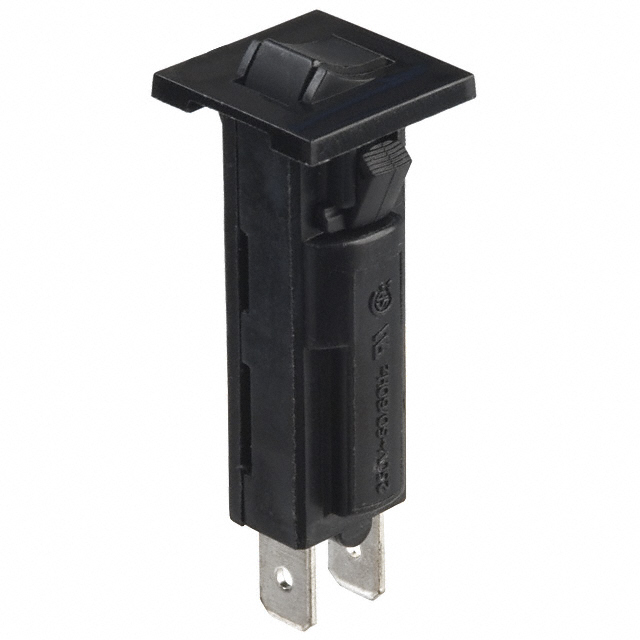

TE CONNECTIVITY 断路器 W28-XT1A-2

W28-XT1A-2概述

    # 产品介绍:W28-XT1A-2 热敏断路器

    产品简介


    W28-XT1A-2 是一款由 Potter & Brumfield 生产的热敏断路器(Thermal Circuit Breaker)。它属于 Series Trip 类型,并且外壳颜色为黑色。这款电路保护装置主要应用于需要过电流保护的场合,如工业自动化设备、电动工具、家用电器以及其他各种电气设备。W28-XT1A-2 以其高效的保护机制和稳定的工作性能受到广泛应用。

    技术参数


    - 工作电压:
    - 交流电: 250 VAC
    - 直流电: 32 VDC
    - 额定电流: 2 A
    - 极数: 单极(1 Pole)
    - 中断能力: 1000A @ 250VAC / 32VDC
    - 跳闸时间: 在 200% 额定电流下,跳闸时间为 4.5 至 28 秒
    - 接线端子配置: 6.35 mm[.25 in] 直型快速连接端子
    - 面板厚度: 1.91 - 2.67 mm [.075 - .105 in]

    产品特点和优势


    - 热敏断路器: 利用热敏材料实现过载保护,响应速度快,可靠性高。
    - Series Trip 功能: 断路器会在特定电流条件下自动跳闸,防止设备损坏。
    - 单极设计: 简化安装,适用于小型设备。
    - 快速连接端子: 方便快捷地安装,提高装配效率。
    - 广泛的电压范围: 支持 250 VAC 和 32 VDC 两种工作电压,适用范围广。


    应用案例和使用建议


    应用案例
    - 工业自动化设备: 用于保护机器设备的供电线路,防止因过载而引发火灾。
    - 电动工具: 在电动工具上使用,确保工具在异常情况下的安全运行。
    - 家用电器: 如微波炉、冰箱等家电设备,保障用户用电安全。
    使用建议
    - 在安装前,请确认设备的工作电压和电流符合 W28-XT1A-2 的技术规格。
    - 定期检查断路器的状态,确保其正常工作。
    - 当设备出现故障时,应及时更换或维修断路器,以避免可能的安全隐患。

    兼容性和支持


    - 兼容零件:
    - W28-XT1A-3
    - W28-XT1A-15
    - W28-XT1A-1
    - MALE CONTACT ASSY. (L.P.)
    - HD-20 RCPT 25P RA 318 THD INS
    - Female-on-Board Connector, Top Entry
    - 支持服务:
    - 电话支持: +1 800 522 6752

    常见问题与解决方案


    问题1:断路器频繁跳闸
    - 原因: 可能是负载过大或者线路短路引起的。
    - 解决方案: 检查负载情况,确保不超过断路器的额定电流;排查线路是否存在短路现象,排除后重新安装断路器。
    问题2:断路器无法复位
    - 原因: 可能是因为过热导致的锁定。
    - 解决方案: 关闭电源,让断路器自然冷却后尝试复位,如仍无法复位,建议联系技术支持。

    总结和推荐


    W28-XT1A-2 热敏断路器凭借其高效稳定的性能,在多种应用场景中表现出色。它不仅具有良好的电气特性和安全性,而且易于安装和维护。对于需要过电流保护的应用,W28-XT1A-2 是一个非常值得推荐的选择。通过提供广泛的电压支持、可靠的断开和复位功能以及易于使用的特性,该产品无疑是市场上一个极具竞争力的产品。

W28-XT1A-2参数

参数
执行器类型 按下重置
额定电流 2A
极数 1
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 19.31mm*19.31mm*54.22mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XT1A-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XT1A-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XT1A-2 W28-XT1A-2数据手册

W28-XT1A-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.35
10+ $ 9.141
50+ $ 7.4412
100+ $ 6.8472
200+ $ 6.0156
500+ $ 5.5125
1000+ $ 5.0715
库存: 555
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 10.35
直接购买
加入购物车
