首页  >  产品百科  >  W33-S1N1Q-15

W33-S1N1Q-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 2 无 15A 热敏式 控制杆 面板安装 43.79mm*21.59mm*42.93mm
供应商型号: N-W33-S1N1Q-15
供应商: 云汉优选
标准整包数: 1

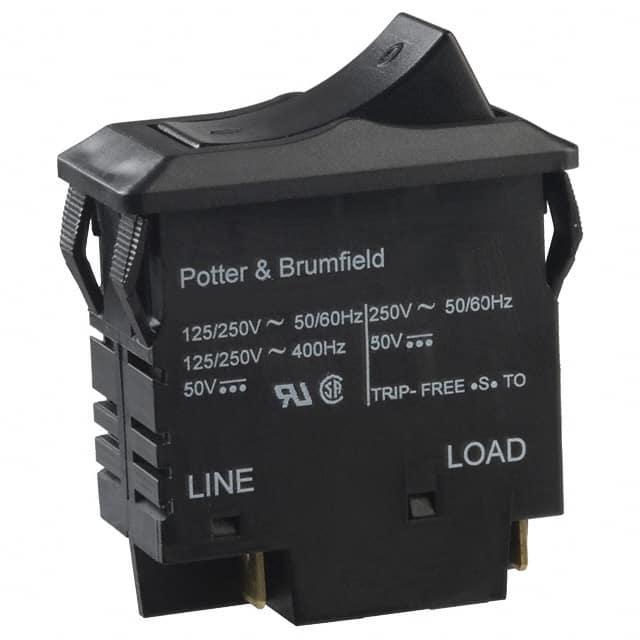

TE CONNECTIVITY 断路器 W33-S1N1Q-15

W33-S1N1Q-15概述

    W33系列单极/双极可切换热断路器/电源开关

    产品简介


    W33系列是一款集开关功能和电路保护于一体的单极和双极热断路器/电源开关,具有可选指示灯功能。适用于各种电力控制和保护场合,广泛应用于家电、工业设备及照明系统等领域。该系列产品提供2到20安培的不同额定值,并且可以根据客户要求定制<2A类型的特殊订单。

    技术参数


    - 电流范围: 额定电流范围为2至20安培(小于2安培类型可特殊订购)。
    - 电压范围: 最大工作电压为50VDC;250VAC(400Hz),125/250VAC(60Hz)。
    - 断流能力: 在50VDC下为1000安培,在125/250VAC(60Hz)下为1500安培。
    - 复位过载能力: 能够承受额定电流十倍的瞬时过载。
    - 绝缘强度: 超过2000伏特RMS。
    - 电气数据: 在25°C条件下,断路器将连续承载100%额定负载,101%至135%之间可能触发跳闸,但必须在+25°C温度下的一小时内跳闸。
    - 机械/环境数据: 快速连接/焊接端子,适用于.250"(6.35mm);可选辅助开关使用.110"(2.79mm)快速连接端子。冲击测试达到30g(符合IEC 68-2-27标准),振动测试达到8g(符合IEC 68-2-6标准)。操作耐久性:在额定负载下可达50,000次循环,在200%额定负载下可达1,000次循环。

    产品特点和优势


    W33系列的特点如下:
    - 一体化设计: 集成开关和电路保护功能,简化安装和维护。
    - 灵活的颜色选择: 提供黑色、白色、红色、琥珀色和烟色多种颜色选项,满足不同设计需求。
    - 内置指示灯: 可选装的指示灯便于状态监控。
    - 快速插拔式连接: 支持.250"(6.35mm)快速插拔连接端子,方便安装和维修。
    - 高可靠性: 高达50,000次操作循环,确保长时间稳定运行。

    应用案例和使用建议


    - 家用电器: 可用于洗衣机、冰箱等家用电器,以确保设备的安全运行。
    - 工业设备: 在工业环境中,可以用于保护各种电机和其他高负荷设备。
    - 照明系统: 作为照明系统的过载保护装置,提高系统的安全性。
    使用建议:
    - 在安装过程中,应根据具体的应用环境和需求选择合适的颜色和额定电流。
    - 确保安装位置通风良好,避免过热现象。
    - 定期检查和维护,确保长期可靠运行。

    兼容性和支持


    - W33系列已获得UL 1077和CSA认证,适用于作为辅助保护装置。
    - 厂商提供全面的技术支持和售后服务,用户可以通过查阅技术手册获取更多细节和支持。

    常见问题与解决方案


    1. 过载频繁跳闸:确认负载是否超过额定电流,必要时更换更高额定值的产品。
    2. 指示灯不亮:检查指示灯接线是否正确,或更换新的指示灯组件。
    3. 开关损坏:检查是否由于过载或外部物理损伤导致损坏,更换相应部件。

    总结和推荐


    W33系列以其强大的功能和高可靠性,适用于多种应用场景,特别是在需要紧凑设计和高效保护的环境中。其一体化设计减少了安装空间,提高了整体效率。因此,我们强烈推荐该系列产品给需要高性能电路保护和开关功能的用户。

W33-S1N1Q-15参数

参数
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 控制杆
额定电流 15A
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-S1N1Q-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-S1N1Q-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-S1N1Q-15 W33-S1N1Q-15数据手册

W33-S1N1Q-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 81.3868 ¥ 691.7878
4+ $ 68.9379 ¥ 585.9722
9+ $ 64.9332 ¥ 551.9322
18+ $ 61.914 ¥ 526.269
120+ $ 59.16 ¥ 502.86
库存: 48
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1383.57
直接购买
加入购物车
