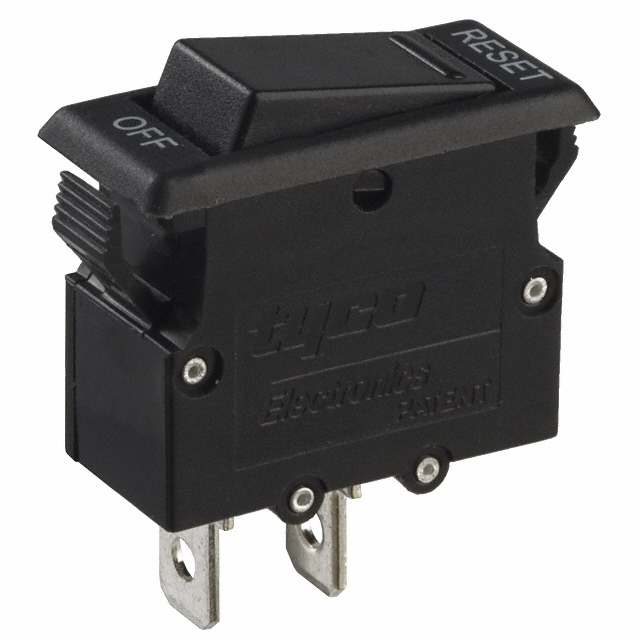

W51-A152A1-10

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 1 无 10A 热敏式 控制杆 面板安装 21.8mm*12.8mm*27.9mm
供应商型号: Q-W51-A152A1-10
供应商: 国内现货
标准整包数: 1000
TE CONNECTIVITY 断路器 W51-A152A1-10

W51-A152A1-10概述

    Potter & Brumfield W51系列紧凑型热断路器/电源开关

    产品简介


    Potter & Brumfield的W51系列紧凑型热断路器/电源开关是一种集电路保护和功率切换于一体的多功能电子元器件。其采用紧凑的、无卡死设计,配备可选指示灯,适用于多种电气应用场景。W51系列可用于家庭自动化、工业控制、以及各种需要高可靠性和紧凑设计的应用领域。

    技术参数


    - 电流等级:5A至20A
    - 过载跳闸时间:
    - 100%额定电流:持续不跳闸
    - 135%额定电流:一小时内必须跳闸
    - 200%-600%额定电流:跳闸时间分别为0.6秒到5秒
    - 额定电压:50V直流;125V或250V交流,50/60赫兹(具体型号不同)
    - 最大操作温度范围:
    - 10-20A型号:0°C至+60°C
    - 5-8A型号:0°C至+50°C
    - 重量:约10.5克
    - 终端类型:0.250英寸(6.35毫米)直角连接器、焊锡端子或直角PC端子
    - 绝缘电阻:100兆欧
    - 介质强度:1500V交流电(60秒)

    产品特点和优势


    - 紧凑设计:采用紧凑的、无卡死设计,适合狭小空间安装。
    - 多样化选项:提供多种颜色、标记和端子选择,满足不同的应用需求。
    - 集成功能:将电路保护和功率切换功能结合在一个装置中,简化系统设计。
    - 高可靠性:提供十倍额定电流的复位过载能力,保证长时间稳定运行。

    应用案例和使用建议


    W51系列热断路器广泛应用于家庭自动化系统、工业控制系统及各类电气设备中。在这些应用中,建议用户根据实际负载情况选择合适的电流等级,并确保安装符合规范,以充分发挥其保护作用。对于需要频繁操作的场合,建议定期检查其操作状态,确保长期可靠运行。

    兼容性和支持


    - 认证:UL 1077 认证,用于补充保护器;符合VDE 0642/EN60934标准;中国CCC认证。
    - 支持:提供技术支持服务和售后服务。用户可通过制造商的服务热线获取帮助。

    常见问题与解决方案


    - 问题:断路器无法正常复位。
    - 解决方案:检查负载是否超过额定值,必要时更换更大容量的断路器。
    - 问题:断路器频繁跳闸。
    - 解决方案:检查电路是否存在短路或过载情况,调整电路负载至合理水平。

    总结和推荐


    Potter & Brumfield的W51系列紧凑型热断路器/电源开关凭借其紧凑的设计、可靠的性能和丰富的功能,在众多应用场景中表现出色。无论是在家庭自动化还是工业控制领域,这款产品都是一个值得信赖的选择。鉴于其多样化的选项和高可靠性,强烈推荐用户根据实际需求选择合适的产品型号。

W51-A152A1-10参数

参数
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 控制杆
额定电流 10A
极数 1
额定电压-AC 250V
额定电压-DC 50V
长*宽*高 21.8mm*12.8mm*27.9mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W51-A152A1-10厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W51-A152A1-10数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W51-A152A1-10 W51-A152A1-10数据手册

W51-A152A1-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.2625
5000+ $ 2.9375
25000+ $ 2.7375
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: $ 3262.5
直接购买
