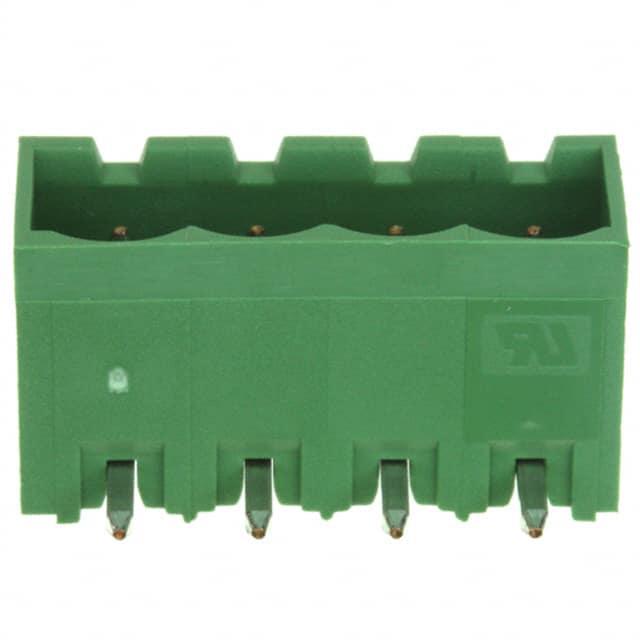

796644-4

厂牌: TE CONNECTIVITY
产品描述: Conn Shrouded Header (4 Sides) HDR 4 POS 5mm Solder RA Side Entry Thru-Hole
供应商型号: JY-796644-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 796644-4

796644-4概述


    产品简介


    本文介绍的是Buchanan公司的一款高性能电子元器件——796644-4型线到板端子块(PCB终端块)。这种电子元器件主要用于连接电线与印刷电路板,其设计目的是实现高效可靠的电气连接。该产品具有4个位置,中心间距为5毫米(0.197英寸),可支持从30到12 AWG的导线尺寸,最大导线横截面积为3平方毫米。这款终端块适用于多种电源和信号电路应用,广泛应用于工业自动化、汽车电子和家用电器等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 连接系统 | 线到板(Wire-to-Board) |
    | 接头类型 | 底座(Header) |
    | 位置数 | 4 |
    | 行数 | 1 |
    | 中心间距 | 5 毫米 [0.197 英寸] |
    | 电线尺寸 | 0.05 - 3 平方毫米 |
    | 导线尺寸 | 30 - 12 AWG |
    | 工作电压 | 300 VAC |
    | 额定电流 | 最大 15 安培 |
    | 焊接方式 | 通孔焊接 |
    | 工作温度范围 | -40°C 至 105°C [-40°F 至 221°F] |
    | 包装数量 | 150 |

    产品特点和优势


    该产品具备一系列独特的优势:
    - 完全封闭底座设计:有效防止外界污染物进入,确保长期稳定运行。
    - 右角安装:便于紧凑布局,节约空间。
    - 低卤素含量:符合欧盟REACH法规要求,对环境友好。
    - 240°C波峰焊兼容:支持现代高效的焊接工艺。
    - 通过多种认证:满足欧盟RoHS、ELV和REACH法规要求,安全可靠。

    应用案例和使用建议


    该产品特别适用于需要高可靠性连接的应用场景,例如汽车电子控制单元(ECU)、工业机器人控制系统、以及智能家居设备等。使用建议如下:
    - 正确选择电线尺寸:应确保所选电线尺寸符合0.05至3平方毫米的要求,以保证最佳电气性能。
    - 焊接时注意温度控制:避免过高的焊接温度,以免损坏组件。确保焊接温度不超过240°C。
    - 正确的安装方向:遵循产品手册中的指示,确保按指定方向安装以达到最佳效果。

    兼容性和支持


    该产品与同类TE Connectivit生产的其他终端块互为兼容,如796641-4、796640-4等。Buchanan公司提供了强大的技术支持,您可以通过电话+1 800 522 6752联系他们获取更多信息和帮助。此外,该公司网站上还提供了详细的产品规格、认证信息和CAD文件,方便客户进一步了解产品并进行设计集成。

    常见问题与解决方案


    1. 问:如何确定电线是否适合该终端块?
    - 答:电线的横截面积应在0.05至3平方毫米之间,且导线直径应在30至12 AWG范围内。
    2. 问:如果产品出现焊接不牢固的情况怎么办?
    - 答:请检查焊接温度是否超过240°C,或者是否未使用适当的焊接材料。必要时请重新焊接,并确保焊点质量良好。
    3. 问:如何验证产品是否符合环保标准?
    - 答:可以查看产品文档中的合规声明,确认其符合欧盟RoHS、ELV和REACH法规的要求。

    总结和推荐


    综上所述,796644-4型线到板终端块凭借其稳定的性能、高可靠性及广泛的适用性,在工业和消费电子领域表现出色。特别是在高温环境下的表现尤为突出,确保了长期稳定的运行。对于需要高可靠连接的场景,我们强烈推荐使用此款终端块。其低卤素含量和环保特性也使其成为当前市场的优选产品。如果您需要更详细的技术规格或具体应用指南,可访问TE公司的官方网站获得更多信息。
