W67-X2Q12-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 15A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: ET-1322399
供应商: 海外现货
标准整包数: 1

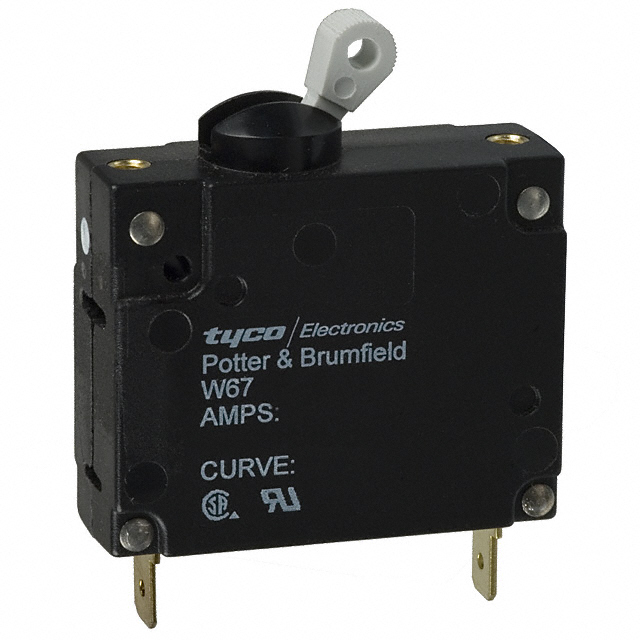

TE CONNECTIVITY 断路器 W67-X2Q12-15

W67-X2Q12-15概述


    产品简介


    产品类型:磁力液压式P&B断路器(W6/W9系列)
    主要功能:提供过载保护和短路保护,适用于各种工业和商业应用。
    应用领域:广泛应用于电机、照明系统、家用电器以及其他需要电路保护的设备中。特别适合于工业和高可靠性要求的应用场合。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 最大可达50安培 |
    | 终端连接方式 | W9系列:10-32螺栓连接;W6系列:快速连接或螺栓终端 |
    | 电压范围 | 直流最大65V,交流最大480V |
    | 工作频率 | 50/60Hz,直流 |
    | 绝缘电阻 | 100兆欧(500V直流) |
    | 介电强度 | 1500V(交流),1100V(直流) |
    | 耐冲击性 | 符合军用标准Mil-STD-202测试条件C(100g@6ms) |
    | 耐振动性 | 符合军用标准Mil-STD-202测试条件(10-55Hz,1.52mm总位移) |
    | 温度范围 | -40°C至+85°C |

    产品特点和优势


    特点:
    - 多重曲线选择:提供多个时间延迟曲线选项,以适应不同负载需求。
    - 快速连接终端:W6系列提供了快速连接终端,方便安装。
    - UL和VDE认证:通过了多项国际安全认证,确保产品质量可靠。
    - 抗腐蚀材料:特殊防腐处理,增强在恶劣环境下的耐用性。

    优势:
    - 多功能适用性:可用于多种应用场景,从家用电器到工业设备。
    - 高可靠性:通过严格测试验证,确保在高压、高温和强振动环境下稳定工作。
    - 易于维护:设计简单,易于拆卸和更换,降低维护成本。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于电机控制系统,提供可靠的电路保护。
    - 建筑电气系统:在住宅和商用建筑中作为配电系统的过载保护。
    使用建议:
    - 优化接线:确保电线正确连接,避免因接触不良导致过热。
    - 环境监控:在极端环境下使用时,定期检查设备的工作状态,确保其正常运行。
    - 负载管理:合理分配负载,避免过载现象发生。

    兼容性和支持


    兼容性:
    - 该系列产品与其他同类P&B断路器兼容,可方便地进行替换和升级。
    - 与PLC和其他工业控制系统兼容,适用于集成化系统中。
    支持和维护:
    - 厂商提供详尽的技术文档和支持服务,包括安装指导、故障排查手册和保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时频繁跳闸 | 检查负载是否过大,调整负载容量或更换更高额定值的断路器。 |
    | 设备安装后无法操作 | 确认接线是否正确,终端连接是否牢固。 |
    | 长期使用后出现故障 | 定期进行维护检查,清洁内部积尘,确保散热良好。 |

    总结和推荐


    综合评估:
    - 优点:多样化的功能、广泛的应用场景、坚固耐用的设计和多样的安装选项,使其成为市场上极具竞争力的产品。
    - 推荐:对于需要可靠电路保护的应用,特别是在工业环境中,这款磁力液压式P&B断路器(W6/W9系列)是理想的选择。强烈推荐在关键应用中使用此产品。

W67-X2Q12-15参数

参数
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 15A
极数 1
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W67-X2Q12-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q12-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q12-15 W67-X2Q12-15数据手册

W67-X2Q12-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
