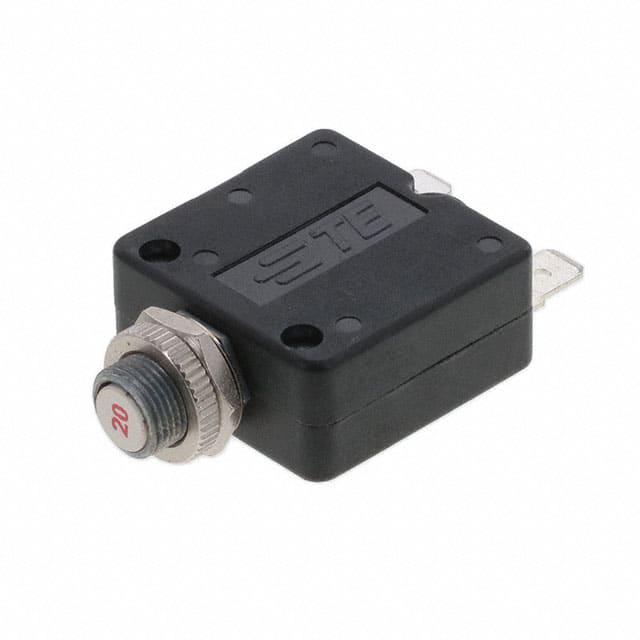

W58-XB1A6A-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 1 无 20A 热敏式 按下重置 面板安装 34.93mm(高度)
供应商型号: W58-XB1A6A-20
供应商: Master
标准整包数: 5
TE CONNECTIVITY 断路器 W58-XB1A6A-20

W58-XB1A6A-20概述


    产品简介


    W58系列热断路器是一款单极、推复位型断路器,主要用于提供过载保护。其适用于家用电器、工业控制和照明系统等领域。该产品具有0.5安培到30安培的多种电流等级选择,能够在额定负载下持续运行,并且能在超过额定负载的情况下自动切断电路以保护下游设备。

    技术参数


    - 工作电压: 最大操作电压为50V直流和250V交流。
    - 断流能力: 50V直流时为2000安培,250V交流时为1000安培。
    - 尺寸: 尺寸参数如上图所示。
    - 电阻: 各种电流等级对应的最大电阻值如表所示。
    - 温补系数: 补偿系数图表见上文,可用于计算环境温度对额定电流的影响。
    - 认证: UL 1077认证(补充保护器),符合UL 1500的点火防护要求;CSA认证(家用电器组件保护器)。

    产品特点和优势


    - 可靠性高: 可承受10g的冲击和10-55Hz频率范围内的振动。
    - 易于复位: 推按钮即可复位,无需手动。
    - 视觉指示: 断开按钮弹出,提示过载情况。
    - 广泛的应用: 适用于从家用电器到工业控制系统等多种场合。
    - 多样的接线方式: 提供螺丝连接和快速连接两种选项。

    应用案例和使用建议


    在常见的应用场景中,W58系列断路器被广泛应用于电动工具、空调系统以及照明灯具等设备中。针对某些特定的应用场景,例如高震动环境下,可以通过合理选择螺母类型来增强安装的稳定性。同时,在选择产品时,用户需要根据具体的负载电流来确定断路器的额定电流等级,确保达到最佳保护效果。

    兼容性和支持


    - 兼容性: 该断路器可与标准电气装置和配件兼容。
    - 技术支持: 用户可以联系泰科电子的客服团队获取更多的技术支持和咨询服务。

    常见问题与解决方案


    1. Q: 如何复位断路器?
    - A: 通过按压断路器上的按钮进行复位。
    2. Q: 如何判断断路器是否已触发?
    - A: 检查断路器上的按钮是否弹出,如果是则表示已经触发。
    3. Q: 在什么情况下断路器不会动作?
    - A: 当电流不超过100%的额定电流时,断路器不会动作。

    总结和推荐


    综上所述,W58系列热断路器具备较高的可靠性、稳定性和易用性。无论是家庭还是工业用途,都能发挥重要作用。建议用户根据具体需求选择合适的电流等级,并遵循手册中的指导进行安装和维护。对于寻求高效且可靠保护解决方案的用户来说,W58系列热断路器无疑是一个值得推荐的选择。

W58-XB1A6A-20参数

参数
执行器类型 按下重置
额定电流 20A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 34.93mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W58-XB1A6A-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W58-XB1A6A-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W58-XB1A6A-20 W58-XB1A6A-20数据手册
