W23-X1A1G-30

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W23 系列, 30A, 1 极
供应商型号: Q-W23-X1A1G-30
供应商: 国内现货
标准整包数: 3

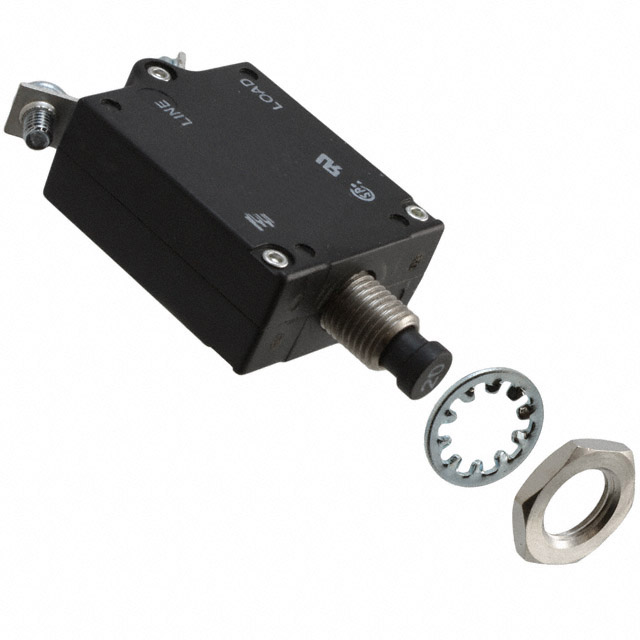

TE CONNECTIVITY 断路器 W23-X1A1G-30

W23-X1A1G-30概述

    文章标题:泰科电子的W23/W31系列热断路器技术手册解析

    一、产品简介


    W23/W31系列热断路器是由Tyco Electronics(现在的TE Connectivity)生产的一系列电气保护装置。这些断路器主要用于提供过载保护,可以作为开关来开启或关闭电路。它们适用于广泛的电气系统,包括家用电器、工业设备和其他需要过载保护的应用场景。通过设计不同的型号和规格,W23/W31系列能够适应多种电流范围和电压等级的需求。

    二、技术参数


    - 额定电流范围: 0.5安培到50安培。
    - 最大操作电压: DC 50伏特或AC 240伏特(至400赫兹)。
    - 过载保护能力: 最大可承受十倍于额定电流的过载情况。
    - 断开容量: 与最大串联熔丝保护(或无保护)相关联的断开容量分别为1000安培(240伏特AC)或2000安培(50伏特DC)。
    - 环境适应性: 湿度和盐雾测试满足MIL-STD-202标准要求。
    - 温度补偿: 温度在-20℃至+60℃范围内变化时,断路器的工作状态可以通过图表进行校正。
    - 电气数据: 在25°C环境下,能够持续承载100%的额定电流,并且能在101%到134%之间触发跳闸,必须在135%的电流下1小时内跳闸。

    三、产品特点和优势


    W23/W31系列断路器拥有多个显著的特点和优势,使其在市场上具备较强的竞争力:
    - 多功能性: 额定电流范围广,适用于不同电流需求的场合。
    - 不可重置性: 断路器一旦跳闸,不能在未排除故障的情况下重新闭合。
    - 可见的跳闸指示: W23型断路器具有可见的跳闸指示带。
    - 坚固耐用: 经过了严格的机械耐久性和环境适应性测试。
    - 认证: 该系列产品已经获得UL和CSA的安全认证,保证了其可靠性和安全性。

    四、应用案例和使用建议


    - 家电设备: W23/W31系列断路器可以用于冰箱、洗衣机等家用电器的过载保护。
    - 工业控制: 在各种工业环境中,这些断路器被广泛应用于电机和机械设备的保护。
    - 建议使用: 在安装过程中应确保遵循制造商的指引,选择合适的电气连接方式。考虑到温度对断路器性能的影响,建议定期检查并调整以维持最佳工作状态。

    五、兼容性和支持


    - 兼容性: 该产品与其他符合UL和CSA标准的电子设备兼容。
    - 支持: 用户可通过泰科电子官方网站获取更多技术支持,或联系其授权分销商咨询产品相关信息。

    六、常见问题与解决方案


    - 问题: 断路器频繁跳闸。
    - 解决方案: 检查负载是否超过额定电流,排除可能导致过载的因素。
    - 问题: 如何正确选择断路器的型号?
    - 解决方案: 根据具体应用所需的电流和电压等级仔细选择,参考技术手册中的推荐选型指南。

    七、总结和推荐


    总体而言,W23/W31系列热断路器是一款经过严格测试和认证的高品质产品,能够为各类电气系统提供可靠的过载保护。它的多功能性、不可重置特性以及良好的环境适应性使其在各种应用场景中表现出色。对于那些寻求稳定可靠电气保护方案的专业人士来说,这是一个值得推荐的产品。无论是家用还是工业用途,这款断路器都是一个非常不错的选择。

W23-X1A1G-30参数

参数
执行器类型 推拉,柱塞
额定电流 30A
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W23-X1A1G-30厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1G-30数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1G-30 W23-X1A1G-30数据手册

W23-X1A1G-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 32.2875
12+ $ 28.1375
25+ $ 26.775
52+ $ 25.5375
250+ $ 24.3875
库存: 300
起订量: 3 增量: 3
交货地:
最小起订量为:3
合计: $ 96.86
直接购买
加入购物车
