3-1761465-4

厂牌: TE CONNECTIVITY

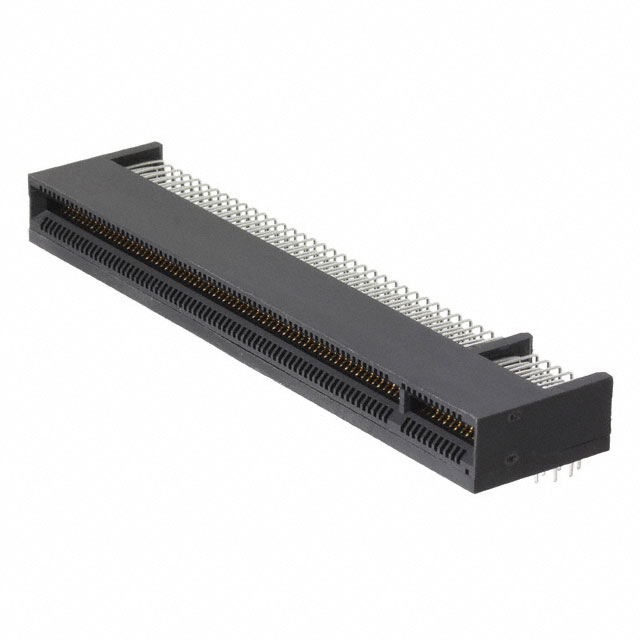

产品描述: Conn PCI Express Card Edge RCP 164 POS 1mm Solder RA Thru-Hole Tray
供应商型号: N-3-1761465-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 3-1761465-4

3-1761465-4概述

    Tyco Electronics Card Edge Connector for PCI Express 应用指南

    1. 产品简介


    Tyco Electronics 的卡边缘连接器适用于 PCI Express 应用,是中心线间距为 1 毫米的卡边缘产品,专为符合 PCI SIG 要求的 PCI Express 架构设计。PCI Express 架构是一种高性能的点对点全双工 I/O 总线。该产品主要用于以下应用:
    - 图形卡和 I/O 串行总线客户端卡,要求速度高于流行的 PCI 总线。
    - 台式机、服务器以及电信交换机和路由器等计算设备。

    2. 技术参数


    主要技术参数:
    - 尺寸规格:
    - 36 针(A 尺寸 25mm,C 尺寸 9.15mm)
    - 64 针(A 尺寸 39mm,C 尺寸 23.15mm)
    - 98 针(A 尺寸 56mm,C 尺寸 40.15mm)
    - 164 针(A 尺寸 89mm,C 尺寸 73.15mm)
    - 支持尾部长度:2.3mm, 3.1mm, 5.6mm
    - 表面处理选项:金镀层(金闪、15 金、30 金)
    - 工作温度范围:-40°C 到 +85°C
    - 电寿命:50 个循环
    - 电流额定值:1.1A
    - 电压额定值:50VAC

    3. 产品特点和优势


    - 多种尺寸和配置选择:包含标准大小的所有规格(36 针、64 针、98 针和 164 针),并且提供塑料定位柱或金属扣件。
    - 专用机械机构:x16 规格带有集成的锁定机制。
    - 安装方式多样:可选择跨座安装或直角安装。
    - 罗马数字合规:所有型号均符合 RoHS 标准。
    这些特性使得该产品非常适合于需要高速度和可靠性的应用环境,例如图形卡、I/O 设备和计算设备中的应用。

    4. 应用案例和使用建议


    - 应用案例:
    - 图形卡和 I/O 客户端卡:这类卡通常用于高速数据传输和图形渲染,因此需要高效且稳定的连接器。Tyco Electronics 的连接器能确保快速而稳定的信号传输。
    - 台式机和服务器:在这些设备中,PCI Express 连接器可以实现更快的数据传输速度,提升整体系统性能。

    - 使用建议:
    - 在选择连接器时,根据实际的应用需求选择合适的针数和安装方式。对于需要频繁插拔的应用场合,推荐选择带有集成锁定机制的 x16 规格。
    - 注意不同安装方式(直角安装或跨座安装)可能会影响设备的整体布局和散热效果,需要综合考虑。

    5. 兼容性和支持


    - 兼容性:该连接器与当前主流的 PCIe 规范完全兼容,可用于各种 PCI Express 插槽中。
    - 技术支持:
    - 请参阅制造商的官网获取详细的技术文档和支持服务。
    - 提供 RoHS 合规信息及技术查询服务,客户可以通过电子邮件或电话联系产品经理获取更多信息。

    6. 常见问题与解决方案


    - 问题一:如何确定连接器的适用针数?
    - 解决方案:依据具体应用的需求,查阅产品规格表确定适用的针数。
    - 问题二:如何正确安装连接器?
    - 解决方案:严格按照技术手册中的步骤进行操作,并确保连接器与插槽的兼容性。

    7. 总结和推荐


    总体来说,Tyco Electronics 的这款卡边缘连接器不仅具备多种配置和安装方式,还具备高可靠性、高速度的特点,适合于高性能计算和图形处理等应用。考虑到其广泛的适用性和丰富的支持资源,推荐在需要高速传输和可靠连接的设备中使用该产品。

3-1761465-4参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘
