W67-X2Q12-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 1 无 5A 磁性(液力延迟) 控制杆 面板安装 51.89mm*19.05mm*50.8mm
供应商型号: N-W67-X2Q12-5
供应商: 云汉优选
标准整包数: 1

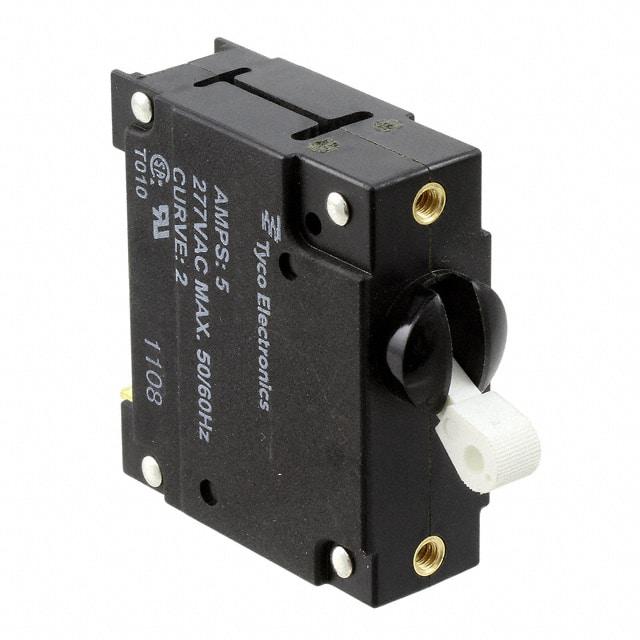

TE CONNECTIVITY 断路器 W67-X2Q12-5

W67-X2Q12-5概述

    W6/W9 Series Magnetic Hydraulic P&B Circuit Breakers 技术手册

    产品简介


    W6/W9 系列磁力液压P&B断路器是为国际市场需求设计的产品,具有通用性和工业级适用性。该系列产品符合UL(美国保险商实验室)和CSA(加拿大标准协会)的标准认证,同时获得VDE(德国电气工程师协会)的认可。这些断路器适用于额定电流高达50安培的应用场合,适合多种电压范围,提供了即时响应和延时保护功能。

    技术参数


    - 电压范围:
    - UL/CSA: 277VAC,50/60Hz;277/480VAC,50/60Hz(最大20A,需绝缘屏障)
    - VDE: 250VAC,415/240VAC
    - 直流: 65VDC
    - 频率范围: 50/60Hz
    - 额定电流: 0.2-50安培
    - 中断能力: 2,000-5,000安培
    - 端子连接方式: 快速连接或螺钉终端
    - 温度范围: -40°C至+85°C
    - 机械/环境测试: 符合Mil-STD-202测试标准
    - 耐湿抗霉: 特殊处理的防潮材料,塑料部件由固有的抗霉材料制成
    - 重量: 每极约2.5盎司
    - 认证: UL, CSA, VDE批准

    产品特点和优势


    - 多样化的延迟曲线选择: 适应不同的应用场景需求,提供即刻响应和多种延迟保护。
    - 重载#10-32螺栓连接: (仅W9系列),方便可靠安装。
    - 三重认证: UL、CSA和VDE认证确保产品质量和安全性。
    - 广泛的应用领域: 适用于各类高电流需求的应用场景,如电机启动、过载保护等。

    应用案例和使用建议


    - 电机启动: 由于该断路器拥有高涌流曲线(如Curve 10、12、13),特别适用于高起动电流的电机,可有效避免过载损坏。
    - 工业自动化设备: 在工厂自动化设备中,通过设置合适的电流保护值来防止短路或过载,确保系统稳定运行。
    - 使用建议: 建议根据具体应用需求,选择适当的延迟曲线,以实现最优的保护效果。

    兼容性和支持


    - 兼容性: W6/W9系列断路器与其他TE Connectivity公司的产品兼容,能够方便地集成到现有的电子系统中。
    - 技术支持: 用户可以通过TE Connectivity官方网站获取详细的技术支持和服务信息。

    常见问题与解决方案


    - 问题: 断路器频繁跳闸
    - 解决方案: 检查负载电流是否超出设定的阈值,适当调整延迟曲线以匹配实际负载需求。
    - 问题: 断路器无法正常闭合
    - 解决方案: 确保接线正确且无松动,检查是否有机械卡顿或内部故障。

    总结和推荐


    W6/W9系列磁力液压P&B断路器凭借其广泛的认证和卓越的性能参数,在工业自动化领域具有明显的优势。该系列断路器设计可靠、应用广泛,特别适合于需要高性能保护的应用场合。强烈推荐给寻求稳定、可靠的过载和短路保护解决方案的工业用户。
    通过本手册提供的详细信息,相信您能更全面地了解W6/W9系列断路器的特点和应用场景,从而做出明智的选择。

W67-X2Q12-5参数

参数
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 5A
极数 1
长*宽*高 51.89mm*19.05mm*50.8mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

W67-X2Q12-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W67-X2Q12-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W67-X2Q12-5 W67-X2Q12-5数据手册

W67-X2Q12-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
