5532600-5

厂牌: TE CONNECTIVITY

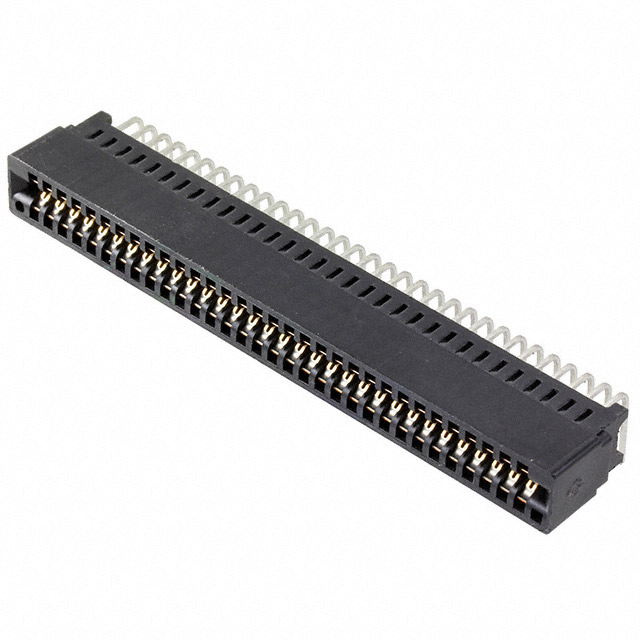

产品描述: Conn Card Edge SKT 64 POS 2.54mm Solder RA Thru-Hole Tray
供应商型号: Q-5532600-5
供应商: 期货订购
标准整包数: 168
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5532600-5

5532600-5概述

    高电流卡边缘连接器:技术手册

    1. 产品简介


    高电流卡边缘连接器(High Current Edge Connectors)是一款专为电源连接设计的产品,适用于需要高效电源分配的工业应用。该产品包括CROWN EDGE、标准边缘连接器(2代)、SEC-II电源产品等多个系列,提供从信号传输到电力分配的一体化解决方案。这些连接器广泛应用于直流-直流转换器、不间断电源系统(UPS)、电源供应器以及工业级板对板电力扩展应用等领域。

    2. 技术参数


    高电流卡边缘连接器的主要技术规格如下:
    - 接触中心线:0.100英寸(2.54毫米)
    - 接触材料:铜合金,金锡电镀
    - 电流承载能力:标准型号35安培(CROWN EDGE),SEC-II型号22安培(直立安装)/28安培(跨接安装)
    - 绝缘电阻:5,000兆欧,测试电压500伏直流
    - 介质强度:1,500伏直流,测试时间为1分钟
    - 插拔力:2段模块5.0磅(典型值),3段模块6.0磅(典型值)

    3. 产品特点和优势


    - 高可靠性:多点接触设计,显著降低接触电阻,提升电流承载能力。
    - 经济实惠:可选择性金锡电镀,减少成本。
    - 多功能性:支持垂直、直角及跨接PCB安装方式,适用性强。
    - 热插拔支持:CROWN EDGE系列产品支持在负载下进行电流中断操作,符合安全标准。

    4. 应用案例和使用建议


    - 应用实例:CROWN EDGE连接器用于板对板电源连接,常见于DC-DC转换器、UPS、电源供应器等场景。
    - 使用建议:建议使用金镀边的PCB边沿进行匹配,以保证最佳的接触效果。对于高电流应用,推荐将多个连接器并联以满足需求。在装配时注意插拔力,避免过度用力造成损坏。

    5. 兼容性和支持


    - 兼容性:高电流卡边缘连接器适用于行业标准的双面PCB,并且可通过不同的模块组合灵活适配多种场景。
    - 支持服务:制造商提供详细的安装指导和技术支持服务,帮助客户解决实际应用中的问题。

    6. 常见问题与解决方案


    - 问题1:插拔过程中出现接触不良。解决方案:确保接触部分清洁无尘,适当调整插拔力度。
    - 问题2:过高的温度上升。解决方案:检查PCB铜箔的厚度和布局,必要时增加散热措施。

    7. 总结和推荐


    高电流卡边缘连接器凭借其优秀的可靠性、多功能性和广泛的适用性,在众多应用场合中表现出色。特别是CROWN EDGE系列产品,因其独特的设计和强大的性能,在工业级电源解决方案领域具有很高的市场竞争力。总体来看,这是一款值得推荐的产品。

5532600-5参数

参数
长*宽*高 87.88mm(长度)*19.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

5532600-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5532600-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 5532600-5 5532600-5数据手册

5532600-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
168+ $ 10.6625 ¥ 87.4325
336+ $ 9.525 ¥ 78.105
25000+ $ 7.975 ¥ 65.395
50000+ $ 6.675 ¥ 54.735
100000+ $ 5.9 ¥ 48.38
库存: 16800
起订量: 168 增量: 168
交货地:
最小起订量为:168
合计: ¥ 14688.66
