V23105A5507A201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 6ms 3A 220V 48V 2 Form C (DPDT-NO, NC) 4.1KΩ 12mA 250V DIP 通孔安装
供应商型号: U-V23105A5507A201
供应商: 云汉优选
标准整包数: 1

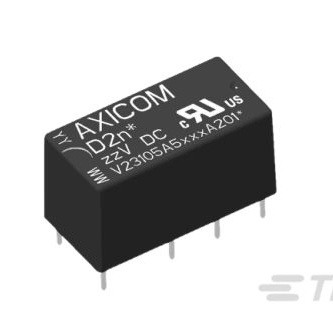

TE CONNECTIVITY 信号继电器 V23105A5507A201

V23105A5507A201概述

    AXICOM Signal Relays D2n Relay V23105 技术手册

    产品简介


    AXICOM Signal Relays D2n Relay V23105 是一款标准DIL(Dual In-line)继电器,适用于信号控制和电信应用。该继电器的主要功能是切换电路,在各种电子设备中发挥关键作用。它广泛应用于通信设备、办公设备、测量与控制系统、娱乐电子产品、医疗设备和消费电子等多个领域。

    技术参数


    - 物理尺寸:20x10x11mm (.795x.394x.433”)
    - 连续电流:3A
    - 接触形式:2个常闭(CO)和2个转换触点(2 Form C)
    - 清洗:浸入式清洁
    - 不同的线圈灵敏度:150mW、200mW、400mW 和 >500mW
    - 冲击电压电阻:符合FCC Part 68标准,1.5kV (10/700μs) 之间线圈和触点
    - 额定电压范围:3V至48VDC
    - 最大线圈温度:85°C
    - 电热阻抗:<85K/W

    产品特点和优势


    1. 多功能性:支持多种线圈功率(150mW到>500mW),使其适用于不同应用场景。
    2. 高可靠性:具有出色的电击穿强度和绝缘性能,保证了长期使用的稳定性。
    3. 低功耗:较低的操作和释放时间(<6ms/<4ms),满足高速切换需求。
    4. 耐温性强:能够在极端温度条件下(-40°C到+85°C)正常工作。
    5. 紧凑设计:体积小,重量轻(最大6g),易于安装和集成。

    应用案例和使用建议


    该继电器通常用于通信设备和测量系统中,特别是在需要高可靠性和高开关频率的应用中。例如,可以用于电话交换机、路由器、数据采集系统和医疗监护设备等。根据手册中的推荐,使用时应注意:
    - 确保接线正确,防止误操作。
    - 在安装时注意散热,避免长时间过载工作。

    兼容性和支持


    AXICOM Signal Relays D2n Relay V23105 与其他同类继电器产品兼容良好,可在多种平台和系统中无缝集成。制造商提供全面的技术支持和维护服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题:无法启动
    - 解决方法:检查电源连接是否正确,确认线圈电压是否匹配。

    - 问题:接触不良
    - 解决方法:检查接触表面是否有污垢或损坏,必要时进行清洁或更换。
    - 问题:噪音过大
    - 解决方法:检查安装是否稳固,确保周围无干扰源。

    总结和推荐


    AXICOM Signal Relays D2n Relay V23105 继电器凭借其高可靠性、多功能性和广泛的适用性,是一款优秀的电子元器件产品。它适用于多种行业和应用,尤其是需要高性能和高稳定性的场合。因此,我强烈推荐该产品用于各种信号控制和电信应用中。

V23105A5507A201参数

参数
负载电流额定值 -
线圈电流 12mA
最大开关电流 3A
运行时间 6ms
插入损耗 -
线圈电阻 4.1KΩ
绝缘 -
释放时间 4ms
交流线圈电压 -
直流开关电压 220V
交流开关电压 250V
触头外形 2 Form C (DPDT-NO, NC)
直流线圈电压 48V
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23105A5507A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23105A5507A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23105A5507A201 V23105A5507A201数据手册

V23105A5507A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
