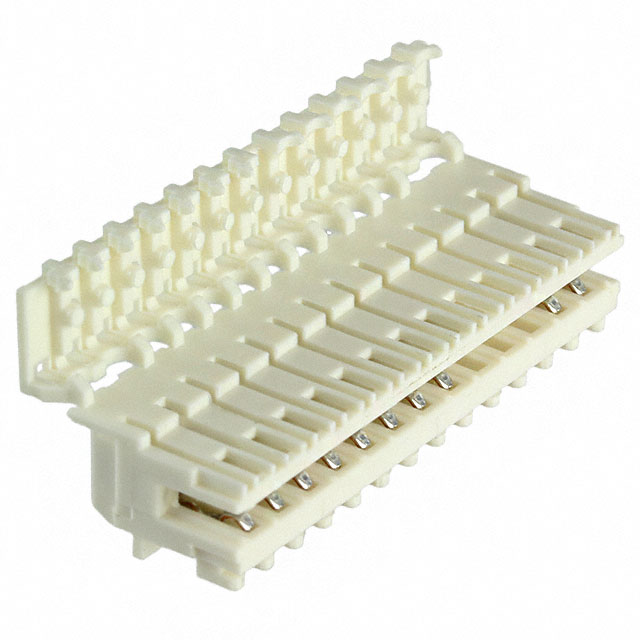

4-1534799-3

厂牌: TE CONNECTIVITY
产品描述: 22-24 AWG Receptacle 2.5mm 1 13pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: Q-4-1534799-3
供应商: 期货订购
标准整包数: 150
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-1534799-3

4-1534799-3概述

    AMP DUOPLUG 2.5 MK II 技术手册解析

    1. 产品简介


    AMP DUOPLUG 2.5 MK II 是一种连接器系统,主要应用于电子设备内部的电路连接。该系列连接器具备良好的电气特性和机械稳定性,适用于多种电子产品,包括消费电子、工业自动化和汽车电子等领域。

    2. 技术参数


    - 电压: 50 / (250) V AC
    - 电流承载能力: 见适用电流承载能力曲线(图9/10)
    - 温度范围: -40°C 到 +110°C
    - 防护等级: IP00
    - 耐用性: 10个循环
    - 最大温升: 45°C
    - 接触电阻: Ri ≤ 10mΩ
    - 绝缘电阻: ≥ 5MΩ
    - 抗拉强度: 最小30N (90°方向)
    - 接合与分离力: 最大6N(闭合),最小1N(断开)

    3. 产品特点和优势


    - 设计与构造: 严格按照生产图纸进行设计和制造,确保高度一致性。
    - 材料: 使用高质量材料,保证长期使用稳定性。
    - 电气性能: 具备优异的电流承载能力和绝缘性能。
    - 机械稳定性: 高达10个循环的耐用性,适合频繁插拔的应用场景。
    - 兼容性: 可以与多种不同的PCB和对接模块兼容,提高应用灵活性。

    4. 应用案例和使用建议


    - 应用案例: 在汽车电子、工业控制和智能家居领域广泛应用。
    - 使用建议:
    - 确保连接器和PCB的清洁,避免灰尘和污染物影响连接质量。
    - 定期检查连接器的接触电阻和绝缘电阻,确保长期稳定运行。
    - 根据具体应用需求选择合适的接线方式,例如直接锁紧式PCB连接器或侧锁式连接器。

    5. 兼容性和支持


    - 兼容性: 该产品与多种PCB和对接模块兼容,如Tabheader (PN: 829866 / 829867 / 1534787 / 1534788),并提供直接锁紧式PCB连接器 (PN: 1740154, 1740501, 1740918) 和侧锁式连接器 (PN: 2306286/2306287)。
    - 支持和维护: 供应商提供了详细的测试标准和认证文件(如DIN EN 60512, DIN EN 60998等),确保产品质量和可靠性。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查连接器是否安装正确,确保所有引脚都插入到位,并定期清理接触点。
    - 问题2: 绝缘电阻降低
    - 解决方案: 检查周围环境是否有潮湿或污染物,必要时更换连接器。
    - 问题3: 接触电阻增大
    - 解决方案: 确认连接器是否受到过度应力或热冲击,适当调整安装位置或减少使用频率。

    7. 总结和推荐


    综上所述,AMP DUOPLUG 2.5 MK II 连接器系统是一款高性能的产品,具备出色的电气特性和机械稳定性。它在多种应用场景中表现出色,特别是在需要高可靠性的工业和汽车电子领域。对于需要高性能连接解决方案的设计者和制造商而言,这款产品是一个值得推荐的选择。

4-1534799-3参数

参数
类型 Receptacle
颜色 自然色
触头镀层厚度 -
线规 22-24 AWG
电缆端接 IDC
针脚数 13pin
间距 2.5mm
触头镀层
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

4-1534799-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1534799-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-1534799-3 4-1534799-3数据手册

4-1534799-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.65 ¥ 5.33
550+ $ 0.6375 ¥ 5.2275
1100+ $ 0.625 ¥ 5.125
2100+ $ 0.6125 ¥ 5.0225
8624+ $ 0.6 ¥ 4.92
库存: 15000
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 799.5
直接购买
加入购物车
