W58-XC4C12A-30

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 1 无 30A 热敏式 按下重置 面板安装 34.93mm*16.76mm*34.93mm
供应商型号: ET-1567470
供应商: 海外现货
标准整包数: 1

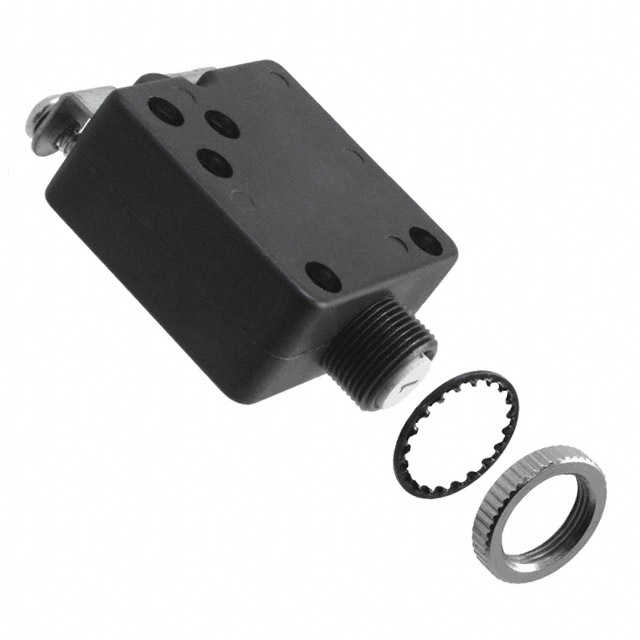

TE CONNECTIVITY 断路器 W58-XC4C12A-30

W58-XC4C12A-30概述


    产品简介


    W58-XC4C12A-30 是一款由Potter & Brumfield制造的热式断路器,属于系列断路器类型,具有白色外观。此断路器主要适用于250 VAC交流电压和50 VDC直流电压下操作,电流额定值为30安培(A),并且配备了一个极。这款断路器特别适合需要高可靠性与耐用性的应用场合,广泛应用于各种电气系统和设备中,如家庭、工业、交通工具等领域。

    技术参数


    - 工作电压:250 VAC交流电压,50 VDC直流电压
    - 电流额定值:30 A
    - 电路功能:系列断路器
    - 开关类型:热式断路器
    - 按钮颜色:白色
    - 极数:1极
    - 中断容量:2000A@50VDC或1000A@250VAC
    - 触点延迟时间:200%额定电流时,6到30秒内断开
    - 接线方式:螺丝端子90度安装
    - 机械附件:组装至衬套,卡箍直径0.47-0.48英寸,黑色卡箍长7.62毫米,带锁紧螺母/垫圈
    - 符合标准:欧盟RoHS指令2011/65/EU(带豁免)、中国RoHS 2指令MIIT第32号令(限制物质超标)、欧盟ELV指令2000/53/EC(不符合)

    产品特点和优势


    W58-XC4C12A-30 断路器具备多项独特的功能和优势,使其在市场上具有很强的竞争力。其设计的主要特点是采用了热式断路机制,能够快速响应并切断过载电流,确保系统的安全运行。此外,单极设计使其易于安装和维护,适用于各种复杂的应用场景。白色按钮配色使其易于识别,便于日常管理和故障排除。整体而言,这款断路器在高可靠性与耐用性方面表现出色,可显著提高系统的稳定性和安全性。

    应用案例和使用建议


    W58-XC4C12A-30 主要用于需要高度可靠和保护的电气系统中,例如家用电器、工业控制设备、交通工具等。实际使用中,建议在安装时选择合适的布线方式和配件,确保断路器能够顺利工作。为了延长使用寿命,定期检查断路器的状态和连接点,及时更换磨损部件。在复杂环境中使用时,可以考虑增加额外的保护措施,以进一步提升其安全性能。

    兼容性和支持


    W58-XC4C12A-30 断路器与其配套的产品型号包括:
    - TE Part #1452409-2:58位置二次锁
    - TE Part #T2070244001-000:H24BN-T6
    - TE Part #131191-000:TXR40AC00-1410AI
    - TE Part #4-1393249-9:W58-XC4C12A-5=W58
    - TE Part #4-1393249-5:W58-XC4C12A-3=W58
    - TE Part #4-1393249-4:W58-XC4C12A-25=W58
    - TE Part #4-1393249-2:W58-XC4C12A-2=W58
    - TE Part #4-1393249-1:W58-XC4C12A-15=W58
    - TE Part #1452408-2:58位置二次锁
    - TE Part #2273002-1:M8 x 1.0直插式接头尾缆
    - TE Part # 4-1393247-9:55-001B=NUT,.468-32,HEX,.567,B
    客户还可以访问TE官方网站获取更多技术支持和文档资料。若有任何问题,可拨打+1 800 522 6752寻求帮助。

    常见问题与解决方案


    - Q: 在高压环境下,断路器是否会频繁跳闸?
    - A: 通过合理配置电流保护值,并在高负载情况下适当调整,可减少频繁跳闸的情况发生。如需更详细的指导,可参考技术手册或联系厂商支持团队。

    - Q: 断路器如何正确安装?
    - A: 确保螺丝端子90度安装正确,同时选用合适尺寸的螺丝和接线。在安装前,仔细阅读技术手册中的安装指南。
    - Q: 断路器的使用寿命有多长?
    - A: 正常工作条件下,断路器的预期寿命为10年以上。但具体寿命受工作环境和频率等因素影响。定期检查维护是延长使用寿命的关键。

    总结和推荐


    综上所述,W58-XC4C12A-30 断路器以其高性能、高可靠性及良好的兼容性成为广泛应用的理想选择。其紧凑的设计和易于维护的特点使得它在各种电气系统中都表现出色。尽管价格略高于普通断路器,但由于其优异的表现,仍然推荐在对断路器要求较高的场合中使用。无论是家庭、工业还是交通领域,这款断路器都是一个值得信赖的选择。

W58-XC4C12A-30参数

参数
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 30A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
长*宽*高 34.93mm*16.76mm*34.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W58-XC4C12A-30厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W58-XC4C12A-30数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W58-XC4C12A-30 W58-XC4C12A-30数据手册

W58-XC4C12A-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.3205
5+ $ 11.4569
10+ $ 9.7068
50+ $ 8.0779
100+ $ 7.3232
300+ $ 6.4482
500+ $ 6.0757
1000+ $ 5.6631
库存: 329
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 14.32
