首页  >  产品百科  >  W33-S4B1Q-5

W33-S4B1Q-5

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 2 有 5A 热敏式 控制杆 面板安装 43.79mm*21.59mm*42.93mm
供应商型号: ET-1004916
供应商: 海外现货
标准整包数: 1

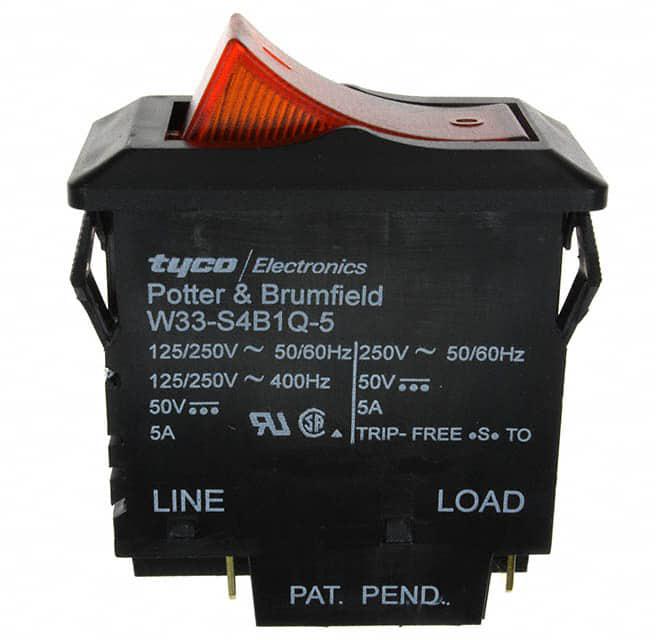

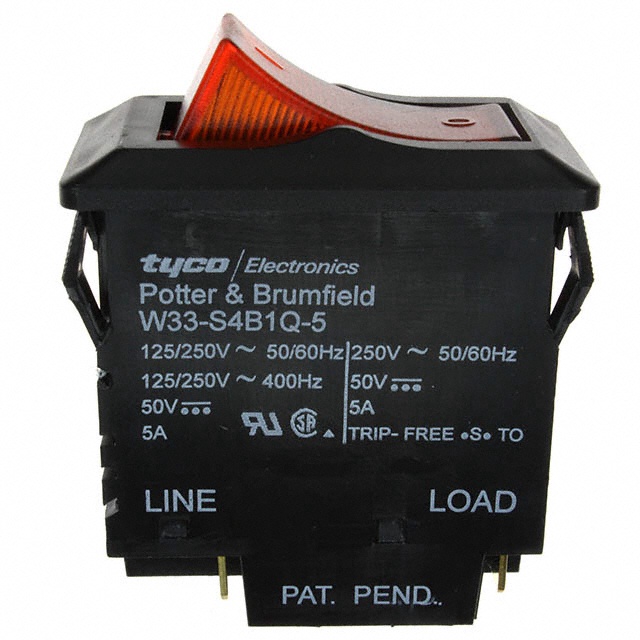

TE CONNECTIVITY 断路器 W33-S4B1Q-5

W33-S4B1Q-5概述


    产品简介


    W33系列是一款集开关和过载保护功能于一体的单极和双极热敏断路器/电源开关。其可选配置还包括指示灯,以便于状态监控。此系列产品适用于各种电路保护需求,如家用电器、工业控制和汽车电子系统。

    技术参数


    - 尺寸:参考文件中的尺寸表,单位为英寸(毫米)。
    - 额定电流范围:2至20安培(小于2A需特殊订单)。
    - 温度补偿:+25°C时的过载跳闸曲线见图表,用于补偿环境温度影响。
    - 额定电压:直流50V;交流250V至400Hz。
    - 分断能力:直流50V下可达1000安培;交流250V下可达1500安培(60Hz)。
    - 恢复时间:重复过载容量为10倍额定电流。
    - 耐压强度:超过2000伏RMS。
    - 终端:主触点为0.250英寸(6.35毫米)快接/焊接端子;辅助开关端子为0.110英寸(2.79毫米)快接端子。
    - 安装方式:前面安装,快速插入面板。
    - 动作机构:带或不带指示灯的跷板开关。
    - 冲击/振动测试:通过IEC 68-2-27(冲击试验Ea)和IEC 68-2-6(振动试验Fc)测试。
    - 机械寿命:在额定负载下循环50,000次;在200%额定负载下循环1,000次。

    产品特点和优势


    - 集成设计:将开关和过载保护功能整合到一个单元中,减少安装空间。
    - 灵活配置:提供多种颜色和标记选择,适用于不同应用环境。
    - 易于维护:采用快接式连接,便于更换和维护。
    - 安全可靠:符合UL 1077标准(补充保护器),确保产品安全性。
    - 环境适应性强:能承受高强度冲击和振动,适用于恶劣环境。

    应用案例和使用建议


    W33系列广泛应用于家电、工业自动化和汽车电子等领域。例如,在空调系统中作为过载保护装置,或在电机控制系统中作为开关保护。对于使用建议,建议定期检查以确保接触良好,避免因长期运行导致的磨损和老化问题。

    兼容性和支持


    该产品与其他电子元器件的兼容性良好,适用于大多数主流的电气系统。厂商提供了详尽的技术支持文档,并通过授权分销商提供备件和技术咨询,确保用户能够顺利进行维护和升级。

    常见问题与解决方案


    - 问题:产品无法正常启动
    - 解决方法:检查电源连接是否正确,确保接地良好。

    - 问题:过载保护触发频繁
    - 解决方法:核实负载是否超出额定值,必要时更换更高额定值的产品。
    - 问题:指示灯不亮
    - 解决方法:确认接线无误,检查电源电压是否匹配,或考虑更换新的指示灯模块。

    总结和推荐


    总体而言,W33系列凭借其强大的过载保护功能、良好的机械特性和高度的环境适应性,在市场上具有显著的竞争优势。特别是其紧凑的设计和高可靠性使其成为各类应用的理想选择。强烈推荐给需要高效电路保护和便捷安装的客户。

W33-S4B1Q-5参数

参数
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 控制杆
额定电流 5A
极数 2
额定电压-AC 250V
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-S4B1Q-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-S4B1Q-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-S4B1Q-5 W33-S4B1Q-5数据手册

W33-S4B1Q-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.7643
5+ $ 49.0473
10+ $ 46.2888
25+ $ 44.388
60+ $ 37.2074
120+ $ 34.3274
300+ $ 30.8672
库存: 96
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 53.76
