W23-X1A1A-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 1 20A 推拉 面板安装
供应商型号: W23-X1A1A-20
供应商: Master
标准整包数: 1

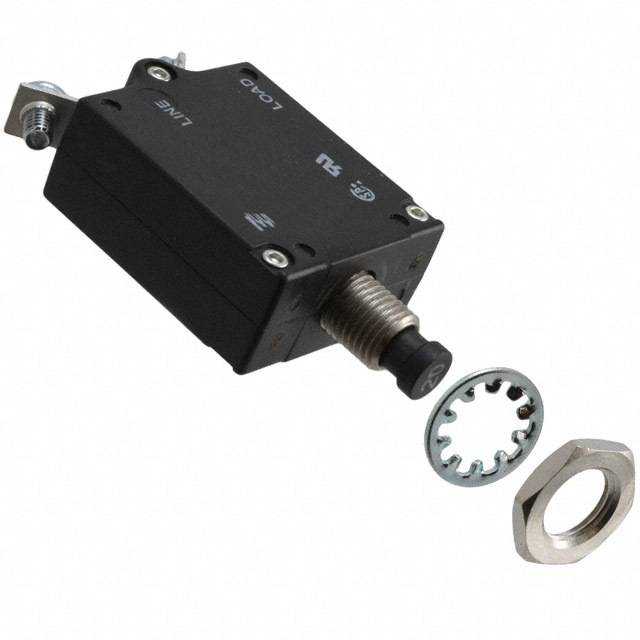

TE CONNECTIVITY 断路器 W23-X1A1A-20

W23-X1A1A-20概述


    产品简介


    这款Thermal P&B电路断路器(型号W23和W31)是一款集过载保护和短路保护于一体的电子元件,适用于各种工业和家庭应用。它具有0.5安培到50安培的不同电流等级,既可以作为开关使用,也可以提供可靠的安全保护。
    主要功能
    - 过载保护:能够连续承载100%的额定电流,在温度达到25℃时可能在101%到134%的范围内脱扣。
    - 短路保护:能够承受高达1000安培的冲击电流(不同电压等级有所不同)。
    - 可视指示:部分型号具有可视指示功能,便于快速检测故障状态。

    应用领域
    适用于各种需要过载和短路保护的场合,如家用电器、办公设备、电动工具和工业控制系统等。

    技术参数


    以下是W23和W31系列电路断路器的主要技术参数和电气特性:
    - 额定电流范围:0.5安培至50安培
    - 最大工作电压:直流50伏特或交流240伏特(频率不超过400赫兹)
    - 脱扣时间曲线:
    - 在100%额定电流下不会脱扣。
    - 在135%额定电流下将在一小时内脱扣。
    - 脱扣时间随电流增加而减小。
    - 最大分断能力:
    - 带4倍最大串联熔丝保护:0.5至50安培型号为1000安培,240伏特交流电;30至50安培型号为1000安培,50伏特直流电。
    - 不带4倍最大串联熔丝保护:0.5至25安培型号为2000安培,50伏特直流电;10至20安培型号为2000安培,120伏特交流电。
    - 耐温补偿:可对-20°C至+60°C的环境温度进行补偿。
    - 绝缘强度:超过1500伏特有效值。
    - 机械寿命:循环次数超过6000次(在100%额定电流下)。

    产品特点和优势


    - 多功能性:可作为开关使用,并提供可靠的过载和短路保护。
    - 高可靠性:具备过载和短路保护功能,能承受高达1000安培的冲击电流。
    - 易于识别:W23型具有可视的过载指示带,便于快速检测故障状态。
    - 安装灵活:提供多种螺纹规格和安装方式,适用于不同的安装需求。
    - 耐用性强:设计寿命长,机械寿命超过6000次循环。

    应用案例和使用建议


    应用案例
    该断路器广泛应用于家用电器、办公设备和电动工具中。例如,在电冰箱中,当电流超过额定值时,电路断路器会立即切断电源,以防止设备损坏。
    使用建议
    - 在选择合适的电流等级时,请根据具体的应用场景和负载情况来决定。
    - 安装过程中,请确保正确选择终端方向和安装硬件。
    - 由于产品具备环境温度补偿功能,因此在安装时应考虑其周围的环境温度变化。

    兼容性和支持


    - 认证与兼容性:UL 1077认可和CSA标准,适用于各种安全标准。
    - 技术支持:泰科电子提供全面的技术支持服务,具体联系方式请参考手册内页封面。
    - 供货信息:详细订购信息请参见手册末尾部分。

    常见问题与解决方案


    - 问题:如何确定合适的电流等级?
    - 解答:根据负载电流计算所需的电流等级,确保在正常运行条件下不超过最大允许电流。
    - 问题:安装时需要注意哪些事项?
    - 解答:安装时应选择适当的安装位置,避免暴露在极端温度环境中,同时确保螺纹连接牢固。
    - 问题:更换部件时需要注意什么?
    - 解答:更换部件时,请确保使用相同型号和规格的替换件,以保证系统的稳定性和安全性。

    总结和推荐


    综合评估
    这款Thermal P&B电路断路器凭借其卓越的功能和可靠性,使其在多个行业中具有广泛的适用性。无论是在家庭还是工业环境中,都能提供可靠的过载和短路保护。同时,其丰富的认证和良好的技术支持也为用户提供了坚实的质量保障。
    推荐结论
    强烈推荐这款产品用于需要高效过载和短路保护的应用场合。其高可靠性、多功能性和易用性使得其成为市场上颇具竞争力的产品之一。

W23-X1A1A-20参数

参数
断路器类型 -
执行器类型 推拉
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 面板安装

W23-X1A1A-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1A-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1A-20 W23-X1A1A-20数据手册

W23-X1A1A-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
