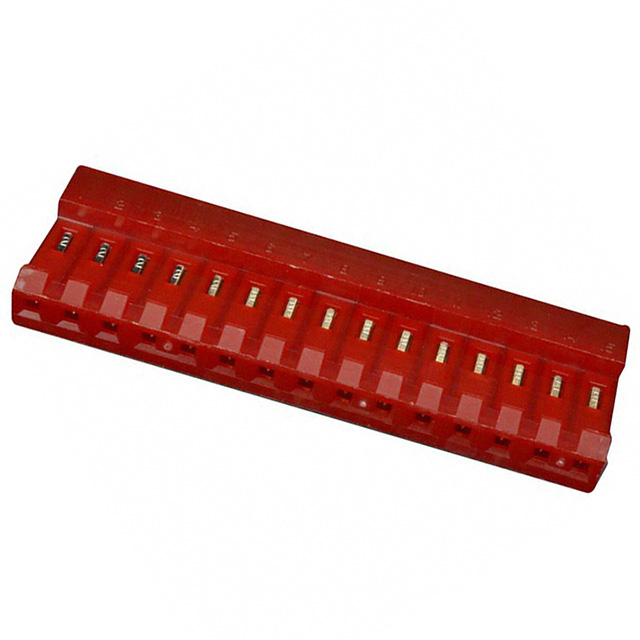

1-640428-5

厂牌: TE CONNECTIVITY
产品描述: 22 AWG Locking Ramp,Receptacle 3.96mm 1 15pin 2.03μm 铅,锡 红色 IDC 导线安装,自由悬挂,通孔安装 59.44mm(长度)*9.02mm(高度)
供应商型号: 1-640428-5-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 1-640428-5

1-640428-5概述

    # 产品简介:15P MTA156 连接器装配件
    产品类型:电源连接器
    主要功能:适用于线缆到板的应用场景,提供稳定的电力传输和信号连接。
    应用领域:广泛应用于工业自动化、通信设备、计算机硬件以及家用电器等领域。
    #

    技术参数


    以下为关键的技术规格与性能参数:
    - 中心间距(Pitch):3.96 mm (.156 in)
    - 触点数量:15个
    - 插座类型:母端子
    - 连接系统:线缆到板
    - 额定电压:600 VAC
    - 工作温度范围:-55°C 至 +105°C
    - 绝缘直径范围:2.41 mm (.095 in)
    - 电缆尺寸:0.325 mm²
    - 接触电阻:最大 10 mΩ
    - 接触电流:最大 7 A
    - 阻燃等级:UL 94V-2
    #

    产品特点和优势


    1. 高可靠性:通过UL和CSA认证,具备优秀的电气性能和机械稳定性。
    2. 宽温域适应性:能够在极端环境下可靠运行,适用于复杂工业环境。
    3. 便捷安装:采用绝缘位移接触(IDC)设计,无需额外工具即可快速连接导线。
    4. 兼容性强:符合多种行业标准,包括UL和CSA,便于集成到现有系统中。
    5. 成本效益:单包装125件,适合大规模生产应用。
    #

    应用案例和使用建议


    应用案例:
    1. 用于工业控制设备中的电源分配模块。
    2. 在网络交换机或服务器中实现稳定的板载供电连接。
    使用建议:
    - 确保电缆直径和接触面积匹配以避免接触不良。
    - 安装前检查外壳颜色是否一致,避免误配。
    - 使用工具辅助进行多根电缆的安装,提高效率并减少错误率。
    #

    兼容性和支持


    该连接器兼容多种标准设备,包括TE Connectivity系列的其他组件。TE公司提供了全面的支持服务,包括在线文档下载和技术咨询服务,联系电话为+1 800 522 6752。
    #

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过大 | 检查电缆插入是否完全,必要时重新清洁触点表面。 |
    | 额定电压未达到 | 确认电缆和连接器规格匹配,并确保安装符合设计要求。 |
    | 外壳变形或损坏 | 停止使用该连接器,更换新部件以保证安全性和可靠性。 |
    #

    总结和推荐


    综合评价:15P MTA156连接器装配件以其高性能、高稳定性和广泛的适用性脱颖而出。它在工业自动化、通信设备和消费电子领域具有显著的竞争优势。
    推荐结论:强烈推荐此款连接器用于需要高电流承载能力和良好机械连接性能的应用场景。无论是研发阶段还是大规模生产,它都能提供卓越的支持和服务。
    如需更多技术支持或详细规格,请访问TE官网或联系客服。

1-640428-5参数

参数
电缆端接 IDC
排数 1
线规 22 AWG
触头镀层厚度 2.03μm
间距 3.96mm
触头镀层 铅,锡
类型 Locking Ramp,Receptacle
针脚数 15pin
颜色 红色
长*宽*高 59.44mm(长度)*9.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

1-640428-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-640428-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 1-640428-5 1-640428-5数据手册

1-640428-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.415 ¥ 20.4068
10+ $ 1.9235 ¥ 16.2534
25+ $ 1.8027 ¥ 15.2331
50+ $ 1.653 ¥ 13.8333
125+ $ 1.5494 ¥ 12.9668
250+ $ 1.4754 ¥ 12.3471
500+ $ 1.405 ¥ 11.7577
1000+ $ 1.3379 ¥ 11.1966
2500+ $ 1.2542 ¥ 10.4961
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
