1571999-7

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 7.62mm 1000Cycles 1000Cycles 100mA DIP 贴片安装 12.14mm(长度)*6.93mm(高度)
供应商型号: U-1571999-7
供应商: 云汉优选
标准整包数: 35

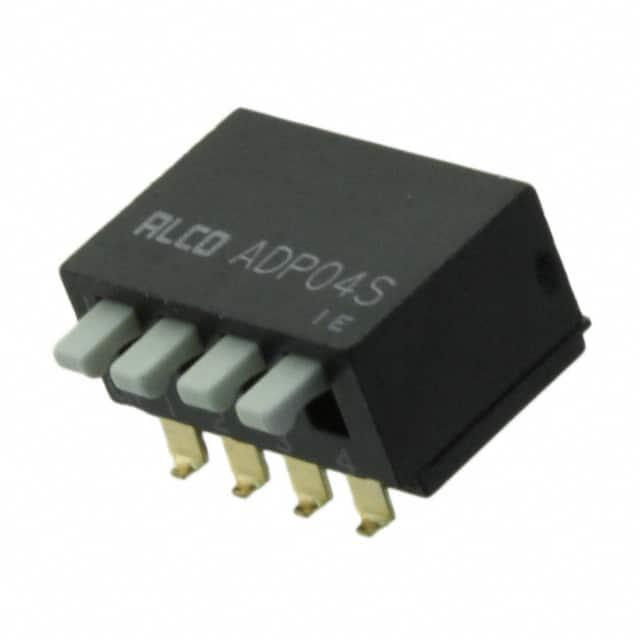

TE CONNECTIVITY 拨码开关 1571999-7

1571999-7概述

    # TE Connectivity ALCOSWITCH DIP Switch ADE, ADF & ADP Series 技术手册

    1. 产品简介


    TE Connectivity 的 ALCOSWITCH DIP开关 ADE、ADF 和 ADP 系列旨在为节省空间和简化制造提供卓越解决方案。此系列产品具有高接触压力,无需密封胶带即可进行水基清洗,广泛应用于工业自动化控制、安防系统、恒温器等领域。ADE、ADF 和 ADP 系列提供了通孔和表面贴装选项,并具有不同的操作杆样式(ADE:延伸式;ADF:齐平式;ADP:琴键式),满足多样化的设计需求。

    2. 技术参数


    电气参数
    - 最大切换电流:100mA @ 5VDC / 25mA @ 24VDC
    - 最小切换电流:0.1μA @ 1mVDC
    - 最大非切换电流:1A @ 5VDC
    - 接触电阻:最大 50 毫欧姆
    - 绝缘强度:300VAC,持续 1 分钟
    机械参数
    - 操作杆力:最大 800gF
    - 操作行程:ADE/ADF:1.3mm;ADP:25°
    - 寿命:1,000 周期
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    材料
    - 底座/盖子:PPS(UL94-V0),黑色
    - 接触件:铜合金,金镀层覆盖镍层
    - 引脚:铜合金,金镀层覆盖镍层
    - 操作杆:PA6T(UL94-V0),白色

    3. 产品特点和优势


    - 设计灵活性:提供延伸式、齐平式或琴键式操作杆,适合多种应用场景。
    - 安装方式多样:可选通孔或表面贴装(Gull-wing 和 J-Lead)。
    - 高可靠性:采用金镀层接触件,确保高可靠性和抗腐蚀性能。
    - 环保设计:RoHS 合规,支持水基或溶剂清洗。
    - 高效组装:支持卷带包装,便于快速拾放组装。

    4. 应用案例和使用建议


    应用案例
    - 工业控制板:用于设定参数或配置设备。
    - 安防系统:作为紧急停止开关或模式选择开关。
    - 恒温器:控制温度设置或工作模式。
    使用建议
    - 在高振动环境中使用时,建议增加固定装置以防止误操作。
    - 定期清洁操作杆以确保顺畅操作。

    5. 兼容性和支持


    该系列产品与多种电子元器件和设备兼容,适用于标准焊接工艺。TE Connectivity 提供全面的技术支持和售后服务,确保客户在使用过程中的无忧体验。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 检查接线是否正确连接,重新焊接接头 |
    | 操作杆卡滞 | 清洁操作杆并检查是否有异物 |
    | 寿命不足 | 调整负载电流,避免超负荷工作 |

    7. 总结和推荐


    综合评估
    TE Connectivity 的 ALCOSWITCH DIP开关 ADE、ADF 和 ADP 系列以其紧凑的设计、高可靠性及多样化功能成为工业自动化和控制领域的理想选择。其独特的设计特点和广泛的适用性使其在市场上具有较强的竞争力。
    推荐意见
    我们强烈推荐这款产品给需要高性能、高可靠性的工业和自动化控制应用领域。其出色的耐用性和易于集成的特点将极大提升系统的整体性能。

1571999-7参数

参数
电压额定值 -
电气寿命 1000Cycles
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 7.62mm
电流额定值 100mA
长*宽*高 12.14mm(长度)*6.93mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 散装

1571999-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1571999-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 1571999-7 1571999-7数据手册

1571999-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
