3-640428-8

厂牌: TE CONNECTIVITY

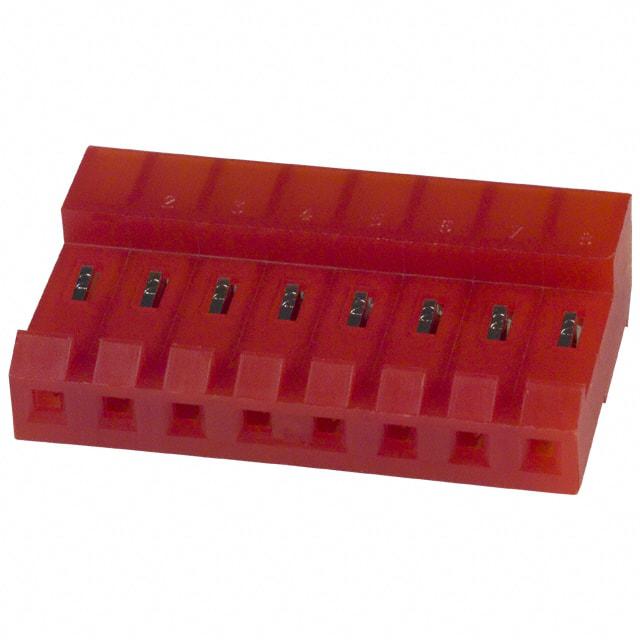

产品描述: TE Connectivity MTA-156 系列 8路 3.96mm节距 直角 母 IDC 连接器 3-640428-8, 电缆安装
供应商型号: ET-1098727
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-640428-8

3-640428-8概述


    产品简介


    本产品是一款矩形电源连接器装配件(Receptacle),主要用于线缆到板的连接场合。该连接器具有8个位置,其中心距为3.96毫米(0.156英寸)。此连接器符合多项行业标准,如UL 94V-2、LR 7189和UL E28476等。适用于广泛的电气和电子产品领域,例如工业控制设备、计算机系统、通信设备等。

    技术参数


    - 中心距 (Pitch):3.96毫米(0.156英寸)
    - 位置数量:8
    - 系统类型:线缆到板
    - 连接器类型:插座(Receptacle)
    - 电气特性:
    - 操作电压:600 VAC
    - 接触电流额定值(最大):7安培
    - 绝缘直径范围:2.41毫米(0.095英寸)
    - 线缆规格:0.325平方毫米
    - 工作温度范围:-55°C至105°C(-67°F至221°F)
    - 外壳材料:尼龙(Nylon)
    - 颜色:红色
    - 引脚布局:直列式
    - 接线方式:绝缘位移连接(Insulation Displacement Connection, IDC)

    产品特点和优势


    这款连接器具有多种独特的功能和优势。首先,它采用了可靠的绝缘位移连接技术,能够确保在不同环境下的稳定性和可靠性。其次,该连接器支持高达7安培的最大电流额定值,使其适用于高功率应用场合。此外,它通过了多项国际认证,如UL和CSA认证,保证了产品的质量和安全性。这些特性使该连接器在市场上具有很强的竞争优势。

    应用案例和使用建议


    该连接器广泛应用于各类电力传输和分配系统中。例如,在工业自动化控制系统中,它可以用于连接电源模块和电路板,提供稳定的电力供应。在通信设备中,它可以连接信号处理单元和天线,实现高效的数据传输。使用时,应根据实际应用场景选择合适的线缆规格,并确保连接器与线缆之间的接触良好,以确保最佳性能。

    兼容性和支持


    该连接器可以与多种类型的导线兼容,特别是绞合线(Stranded Wire)。此外,该连接器还支持其他相关的电子元件,如电缆夹具、盖帽和插头等。厂商提供了详尽的技术支持和售后服务,可以通过拨打电话+1 800 522 6752获得帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查线缆是否正确插入连接器,并确保没有松动或损坏。重新插入线缆并确认其接触良好。
    2. 问题:无法正常供电。
    - 解决方案:检查线缆规格是否符合要求,同时确认连接器与电路板之间的焊接是否良好。如有必要,重新焊接连接器以确保良好的电气接触。

    总结和推荐


    综上所述,该连接器装配件在设计、性能和适用范围方面均表现出色,特别适用于需要高可靠性和稳定性的应用场景。其丰富的认证和广泛的兼容性也为其增加了市场的竞争力。因此,强烈推荐给需要高质量矩形电源连接器的用户。如果您的应用需要高性能的连接解决方案,这款产品无疑是一个理想的选择。

3-640428-8参数

参数
电缆端接 IDC
触头镀层
间距 3.96mm
颜色 红色
触头镀层厚度 2.03μm
线规 22 AWG
排数 1
针脚数 8pin
类型 Locking Ramp,Receptacle
长*宽*高 31.6992mm(长度)*9.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

3-640428-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640428-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-640428-8 3-640428-8数据手册

3-640428-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
