9-1734774-7

厂牌: TE CONNECTIVITY
产品描述: Conn PCI Express Card Edge F 164 POS 1mm Solder ST Thru-Hole Tray
供应商型号: N-9-1734774-7
供应商: 云汉优选
标准整包数: 1

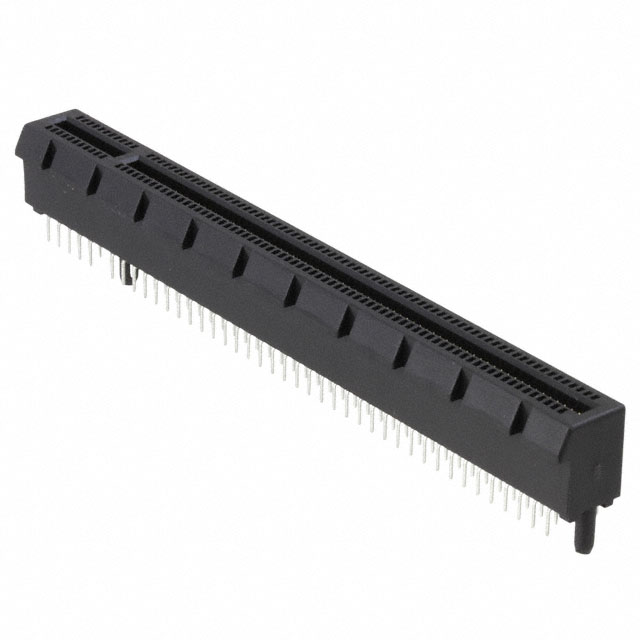

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 9-1734774-7

9-1734774-7概述


    产品简介


    这款TE Connectivity的产品是9-1734774-7型号的电缆到板连接器(Cable-to-Board Connector),适用于PCI及PCI Express连接器。该连接器具有164个位置,中心线间距为1毫米(0.039英寸)。它主要用于电路板与电缆之间的连接,具有高可靠性、优异的电气性能和广泛的适用性,广泛应用于计算机系统、服务器、通信设备等领域。

    技术参数


    | 参数项 | 规格 |

    | 连接类型 | Cable-to-Board |
    | 中心线间距 | 1 mm (0.039 in) |
    | 每个位置数量 | 164 |
    | 垂直安装方向 | 是 |
    | 主体材料 | PA 46 |
    | 色彩 | 黑色 |
    | 连接器高度 | 10 mm (0.394 in) |
    | 连接器宽度 | 8.8 mm (0.346 in) |
    | 接触面镀层材料 | 金 |
    | 接触电流额定值 | 1.1 A |
    | 工作电压 | 50 VAC |
    | 运行温度范围 | -40 – 85 °C (-40 – 185 °F) |
    | 端子长度 | 2.3 mm (0.091 in) |
    | 接触基材 | 磷青铜 |
    | 线路板厚度(可接受) | 1.57 mm (0.062 in) |
    | 线路板厚度(推荐) | 1.6 mm (0.063 in) |

    产品特点和优势


    - 高密度设计:164个位置的高密度设计,使得它能够在有限的空间内实现更高的集成度。
    - 优良的电气性能:接触面采用金镀层,确保低接触电阻和高可靠性。
    - 机械稳定性:PA 46材料保证了连接器在高应力条件下的稳定性和耐用性。
    - 宽泛的工作温度范围:-40至85°C的工作温度范围使其适用于各种恶劣环境。
    - 认证合规性:符合欧盟RoHS、ELV和REACH法规要求,确保环保且安全。

    应用案例和使用建议


    应用案例:此连接器常用于计算机主板与扩展卡之间、服务器内部组件间的高速数据传输和电源连接。例如,在PCI Express接口上,它可以支持高达2代的数据传输速率。
    使用建议:为了确保最佳的电气性能和机械稳定性,建议线路板厚度保持在推荐值1.6 mm。同时,为了方便插拔操作,可以考虑在设计时加入适当的支撑结构以防止因外力导致的损坏。

    兼容性和支持


    该产品与同系列的其他TE Connectivity的电缆到板连接器兼容,如9-1734774-1型号的PCI Express 2.3L连接器。TE Connectivity提供24小时技术支持,可以通过拨打免费电话+1 800 522 6752获取支持。此外,TE官网提供了详尽的技术文档、CAD模型及合规文件,方便客户进行设计和验证。

    常见问题与解决方案


    1. 问题:连接器无法牢固安装
    - 解决方案:确认线路板的孔径与连接器的针脚匹配,检查是否存在变形或堵塞现象。如果需要,使用合适的工具辅助插入。
    2. 问题:信号传输质量下降
    - 解决方案:检查焊接点是否有氧化现象或虚焊情况,重新焊接直至信号恢复正常。同时确保插头和插座充分接触,避免松动。
    3. 问题:连接器外观损坏
    - 解决方案:轻微的划痕可能不会影响电气性能,但严重的损坏需更换新的连接器。定期检查并清洁连接器以延长使用寿命。

    总结和推荐


    9-1734774-7型号的电缆到板连接器凭借其高密度设计、优异的电气性能和广泛的适用性,在多种应用场景下表现出色。其在极端环境下的稳定性和环保认证使其成为许多高要求场合的理想选择。我们强烈推荐该产品给需要高性能、高可靠性的应用场景。

9-1734774-7参数

参数
长*宽*高 10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

9-1734774-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1734774-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 9-1734774-7 9-1734774-7数据手册

9-1734774-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.18 ¥ 27.03
85+ $ 3.0385 ¥ 25.8273
200+ $ 2.958 ¥ 25.143
350+ $ 2.907 ¥ 24.7095
库存: 2141
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 946.05
直接购买
加入购物车
