W54-XB1A4A10-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W54 系列, 20A, 1 极
供应商型号: U-W54-XB1A4A10-20
供应商: 云汉优选
标准整包数: 1

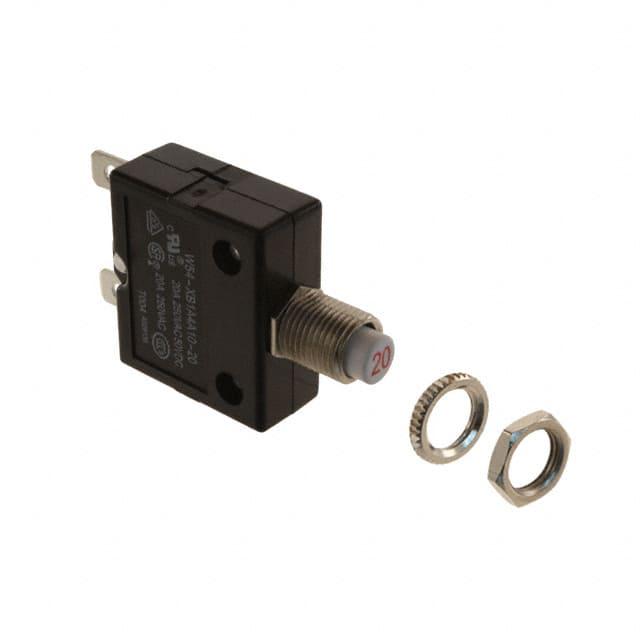

TE CONNECTIVITY 断路器 W54-XB1A4A10-20

W54-XB1A4A10-20概述

    W54系列断路器技术手册

    产品简介


    W54系列是泰科电子生产的一款推重置型热断路器。这款断路器具有多种电流额定值(5至40安培),广泛应用于家用电器、工业控制和电气系统等领域,确保设备在过载情况下能够安全自动断电。

    技术参数


    - 电流范围:5A到40A
    - 操作温度范围:0°C到+60°C
    - 最大操作电压:50VDC,250VAC
    - 绝缘电阻:100兆欧
    - 耐压强度:1500VAC(60秒)
    - 恢复时间:60秒内可复位
    - 分断能力:1000A(符合UL 1077标准)

    产品特点和优势


    - 不可手动跳闸:设计防止人为错误导致误操作。
    - 视觉指示按钮:方便用户识别断路器状态。
    - 多种安装和接线方式:适应不同安装环境。
    - 接触材料选择:可选银镉氧化物或银锡氧化物触点,满足不同应用场景需求。
    - 重量轻:约25克,便于安装和集成。

    应用案例和使用建议


    应用案例:
    - 家用电器如洗衣机、空调等的过载保护。
    - 工业设备中的配电系统保护。
    使用建议:
    - 在安装时请确保按照说明书的指引选择合适的接线和安装方式。
    - 定期检查断路器的工作状态,特别是在环境条件恶劣的情况下。

    兼容性和支持


    - 认证信息:
    - UL 1077 认证,可用于加拿大和美国。
    - CSA 批准(限125VAC)。
    - VDE 0642/EN60934 认证(部分型号除外)。
    - CCC 标志符合性,证书号2004010307123217。
    - 技术支持:
    泰科电子提供详尽的技术支持和咨询服务,用户可通过其全球各地的客服热线获得帮助。

    常见问题与解决方案


    - Q: 断路器频繁跳闸怎么办?
    - A: 检查电路是否有短路或负载过大问题。若排除这些问题,则可能是由于环境温度过高导致。请参考温度补偿图表进行调整。

    - Q: 如何确认断路器状态?
    - A: 通过观察断路器上的视觉指示按钮来判断其是否已经跳闸。
    - Q: 为什么断路器无法复位?
    - A: 确认负载已经减少或者移除,并确保断路器完全冷却后再尝试复位。

    总结和推荐


    W54系列断路器凭借其出色的电气性能和多样化的应用领域,成为市场上广受认可的产品。其不可手动跳闸的设计和便捷的视觉指示功能,使其在保证设备安全的同时,还极大地提升了用户体验。总的来说,这是一款值得推荐的产品。对于需要高性能和可靠性断路器的应用场合,W54系列无疑是理想的选择。

W54-XB1A4A10-20参数

参数
断路器类型 热敏式
执行器类型 按下重置
额定电流 20A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
照明
长*宽*高 31mm*14.6mm*35mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W54-XB1A4A10-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W54-XB1A4A10-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W54-XB1A4A10-20 W54-XB1A4A10-20数据手册

W54-XB1A4A10-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
