W33-S4B1Q-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 250V 2 有 15A 热敏式 控制杆 面板安装 43.79mm*21.59mm*42.93mm
供应商型号: N-W33-S4B1Q-15
供应商: 云汉优选
标准整包数: 1

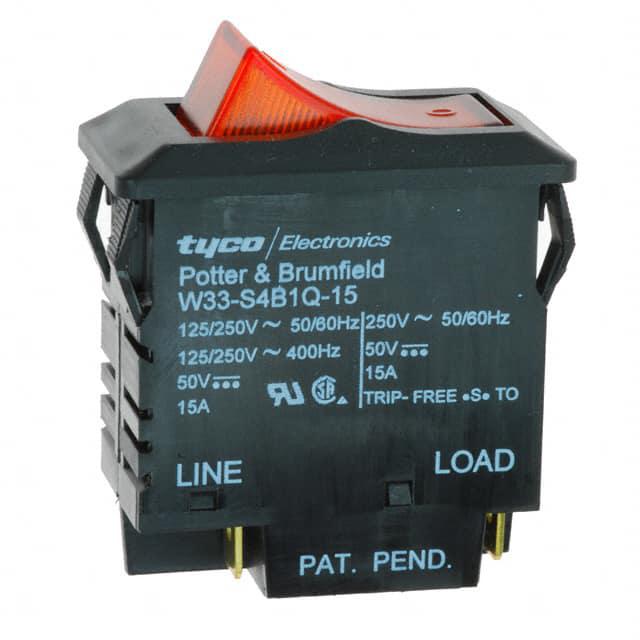

TE CONNECTIVITY 断路器 W33-S4B1Q-15

W33-S4B1Q-15概述

    W33系列一极和二极可切换热断路器/电源开关

    1. 产品简介


    W33系列是泰科电子(Tyco Electronics)提供的一级和二级可切换热断路器/电源开关。这些装置集成了开关功能和电路保护,设计用于各种家电和其他电气设备。它们具有紧凑的设计、灵活的颜色选项和多种电流等级选择,能够满足不同应用需求。这款产品适用于需要高可靠性和易于安装的应用场景,如家用电器、工业控制设备和小型电动工具等。

    2. 技术参数


    - 额定电流: 2A至20A(小于2A的产品可以特殊订单)
    - 过载保护: 断路器将在135%额定负载时持续运行,在一个小时内必须跳闸
    - 电气数据:
    - 额定电压: 最大交流电压250VAC至400Hz,最大直流电压50VDC
    - 额定电流中断能力: 1000A(50VDC),1500A(125/250VAC,60Hz)
    - 复位过载能力: 十倍额定电流
    - 机械/环境数据:
    - 终端连接: 可选辅助开关(接线端子直径0.110英寸,2.79毫米)
    - 安装方式: 前面板插拔安装
    - 防震: 按IEC 68-2-6测试,测试Fc标准,达到8g
    - 开关循环寿命: 在额定负载下50,000次操作,200%额定负载下1,000次操作

    3. 产品特点和优势


    - 集成度高: 结合了开关和电路保护功能,节省空间和成本
    - 多功能颜色选项: 提供黑色、白色、红色、琥珀色和烟熏色等多种颜色选择,以适应不同应用
    - 轻巧便捷: 采用前置面板插拔安装方式,方便快速安装
    - 复位能力: 能够承受十倍于额定电流的过载,提高耐用性和可靠性

    4. 应用案例和使用建议


    W33系列断路器广泛应用于家电、工业设备及小型电动工具等。例如,在家庭电冰箱中,它可以有效地防止过载,确保设备的安全稳定运行。对于需要频繁开关的操作环境,建议定期检查和维护,以确保其正常工作状态。此外,选择合适的额定电流值是关键,以避免不必要的跳闸和故障。

    5. 兼容性和支持


    - 兼容性: 与其他泰科电子(Tyco Electronics)的标准配件兼容,便于系统集成
    - 技术支持: 泰科电子提供全面的技术支持和售后服务,用户可以通过其网站获取详细的资料和技术支持信息。

    6. 常见问题与解决方案


    - 问题: 产品出现频繁跳闸
    - 解决方案: 检查负载是否超过额定电流,适当调整负载或更换更高额定电流的断路器
    - 问题: 操作不稳定
    - 解决方案: 确保正确安装,检查连接端子是否牢固并重新启动设备
    - 问题: 辅助开关不工作
    - 解决方案: 检查连接线是否正确,必要时联系技术支持

    7. 总结和推荐


    总体而言,W33系列热断路器以其高集成度、可靠性和灵活性在市场上表现出色。它不仅在家电行业应用广泛,而且在工业控制和小型电动工具领域也具备很高的竞争力。如果您正在寻找一款适合高负荷运行环境的断路器,W33系列是一个非常值得考虑的选择。

W33-S4B1Q-15参数

参数
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 控制杆
额定电流 15A
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-S4B1Q-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-S4B1Q-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-S4B1Q-15 W33-S4B1Q-15数据手册

W33-S4B1Q-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 70.1084 ¥ 595.9214
5+ $ 59.3898 ¥ 504.8133
10+ $ 55.9368 ¥ 475.4628
21+ $ 53.3358 ¥ 453.3543
120+ $ 50.9694 ¥ 433.2399
库存: 21
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1191.84
