66358-4

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT 16 Size Crimp ST Cable Mount 14-18AWG T/R
供应商型号: 571-66358-4
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 多用途触头 66358-4

66358-4概述

    #

    产品简介

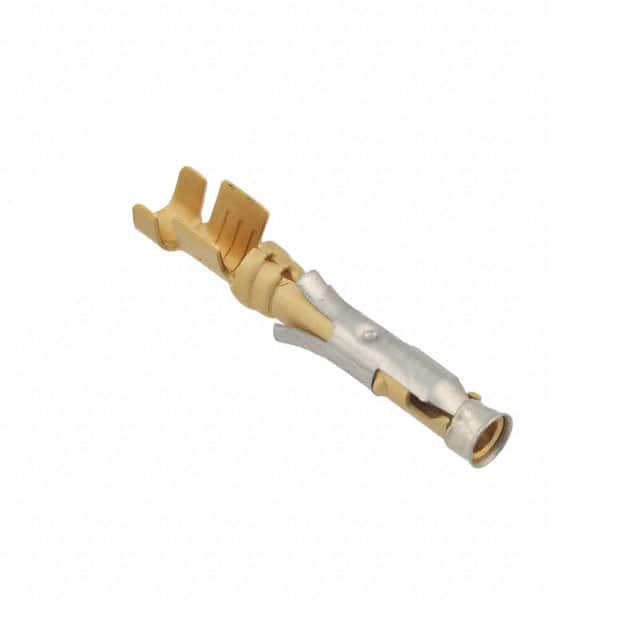

    66358-4是一款来自AMP的Socket接触点,适用于电源和信号连接。该接触点采用镀金设计,尺寸为16号,可适用于18至14 AWG线径(0.8至2平方毫米)的电线,通过压接工艺实现连接。材料选用黄铜,使其具有良好的导电性和机械强度。此款接触点属于AMP Type III+系列,适用于多种工业应用场合。

    技术参数


    基本规格
    - 产品型号: 66358-4
    - 类型: Socket接触点
    - 尺寸: 16号
    - 线径范围: 18 - 14 AWG (0.8 - 2 mm²)
    - 压接方法: Crimp
    - 基础材料: 黄铜
    - 连接类型: 功率与信号
    接触点特性
    - 插针直径: 1.57 mm (0.062 in)
    - 接触点涂层厚度: 1.27 µm (50 µin),表面处理为哑光
    - 接触区域基底材料: 镍
    - 接触区域涂层材料: 金
    - 接触方向: 直式
    - 电流承载能力: 最大13A
    终端特性
    - 终端方法: 压接
    - 绝缘支撑: 有
    - 绝缘直径范围: 2.03 - 2.54 mm (0.08 - 0.1 in)
    使用条件
    - 工作温度范围: -55°C 至 150°C (-67°F 至 302°F)
    包装特征
    - 包装数量: 4000个
    - 包装方式: 卷轴
    产品合规性
    - 欧盟RoHS指令2011/65/EU: 符合
    - 欧盟ELV指令2000/53/EC: 符合
    - 中国RoHS 2: 指令MIIT Order No 32, 2016:无超出限制物质
    - REACH法规(EC) No. 1907/2006: 符合候选清单,不含SVHC
    - 卤素含量: 低卤素,BFR/CFR/PVC-free

    产品特点和优势


    66358-4接触点具有多项显著的特点和优势,使其在广泛的工业应用中表现出色。首先,其镀金的接触区域提供极佳的导电性和抗腐蚀性,确保长期可靠的电气连接。其次,黄铜材料的高强度和耐久性使得该接触点能够在恶劣的工作环境中稳定运行。此外,13A的最大电流承载能力使其能够适应各种高功率应用需求。再者,低卤素的设计符合环保要求,进一步提高了其市场竞争力。

    应用案例和使用建议


    应用案例
    该接触点广泛应用于工业自动化、能源传输及控制系统等领域。例如,在工业控制柜中,它可用于连接电源和信号线路,确保稳定高效的电力传输。在汽车制造领域,它也可用于车载电子系统的连接。
    使用建议
    为了充分发挥该接触点的优势,在安装过程中应注意以下几点:
    1. 确保电线绝缘层适配,避免接触不良。
    2. 安装时需检查接触点的外观,确保没有损坏或变形。
    3. 在进行压接操作时,应遵循标准的操作流程,以确保压接质量和电气连接可靠性。

    兼容性和支持


    66358-4接触点与其他相应的AMP产品兼容,例如配合III+系列的各种插针和插座。为了提供更好的技术支持,TE Connectivity 提供了详尽的产品文档,包括用户手册、产品图纸和CAD文件等资源。如有任何疑问,用户可通过电话 +1 800 522 6752 联系技术支持团队。

    常见问题与解决方案


    常见问题
    1. 如何正确选择合适的电线?
    - 解决方案: 根据实际应用需求,选择合适直径范围的电线,并确保符合接触点的线径范围。
    2. 如何避免接触不良?
    - 解决方案: 在压接前,仔细检查电线绝缘层的完整性,并按照规范操作,确保压接质量。
    3. 如何保持接触点的良好状态?
    - 解决方案: 定期清洁接触点,防止氧化和污染,确保长期可靠的电气连接。

    总结和推荐


    总体来看,66358-4接触点具备优良的电气特性和卓越的机械强度,非常适合在高负载和恶劣环境下使用。其低卤素设计也满足了环保要求。如果您正在寻找一款可靠且高效的连接解决方案,66358-4无疑是一个明智的选择。强烈推荐给那些需要高性能接触点的工业应用场合。

66358-4参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

66358-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66358-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66358-4 66358-4数据手册

66358-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
10+ $ 1.4375 ¥ 12.1469
25+ $ 1.188 ¥ 10.0386
100+ $ 1.1016 ¥ 9.3085
250+ $ 1.0076 ¥ 8.5146
500+ $ 0.9472 ¥ 8.0035
1000+ $ 0.891 ¥ 7.529
4000+ $ 0.7865 ¥ 6.6455
库存: 23623
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
