W31-X2M1G-40

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W31 系列, 40A, 1 极
供应商型号: N-W31-X2M1G-40
供应商: 云汉优选
标准整包数: 1

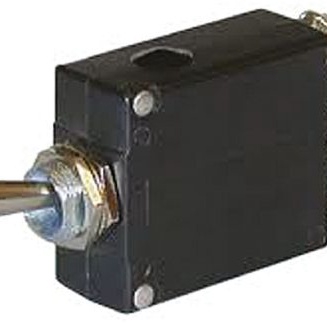

TE CONNECTIVITY 断路器 W31-X2M1G-40

W31-X2M1G-40概述


    产品简介


    产品类型及主要功能
    本文介绍的是型号为W31-X2M1G-40的断路器(Circuit Breaker),由Potter & Brumfield生产。这是一款热敏式系列跳闸断路器,其特点是能够在特定条件下自动切断电路,以保护系统免受过载和短路的损害。这款断路器特别适用于工业自动化控制、电力分配系统以及各种需要电路保护的应用场合。
    应用领域
    这款断路器广泛应用于电气控制系统中,如电机控制中心、配电盘、工业自动化设备等。它可以有效防止电路过载和短路,确保电气系统的安全稳定运行。

    技术参数


    - 额定电压:交流240V,直流50V
    - 电流等级:40A
    - 断路能力:1000A @ 50VDC 或 240VAC
    - 跳闸时间:200%负载下跳闸时间为6至22秒
    - 操作机构:推拉式、扳手式
    - 接线方式:螺丝连接,90度排列
    - 认证:符合欧盟RoHS、ELV、REACH等环保法规
    - 包装:组装到套筒,带双D形银色安装环

    产品特点和优势


    1. 热敏式系列跳闸:能够根据温度变化自动调整跳闸阈值,实现更精准的电路保护。
    2. 高断路能力:1000A的断路能力足以应对大部分短路情况,确保系统安全。
    3. 双重防护机制:具备过载和短路双重保护,提高系统的可靠性。
    4. 易于安装:采用双D形银色安装环,方便快速安装和维护。
    5. 银色操作按钮:提升产品的识别性和操作便利性。

    应用案例和使用建议


    应用案例
    在一家工业自动化制造工厂中,使用该断路器来保护电机控制中心的电路。通过精确控制电流,有效防止了因电机过载导致的故障,提高了系统的稳定性和安全性。
    使用建议
    1. 正确安装:确保断路器按照制造商提供的说明书进行安装,避免误接线导致的安全隐患。
    2. 定期检查:定期检查断路器的工作状态,确保其在故障发生时能够正常跳闸。
    3. 注意散热:确保断路器周围的环境通风良好,避免因过热导致的故障。
    4. 环境适应性:在特殊环境下使用时,考虑断路器的适用温度范围,选择合适的型号。

    兼容性和支持


    - 兼容性:该断路器与多种其他电器部件和系统兼容,例如配套的终端件和安装套件。
    - 支持服务:Potter & Brumfield提供技术支持热线(+1 800 522 6752),用户可以通过电话获取技术支持和帮助。

    常见问题与解决方案


    1. 问题:断路器频繁跳闸
    - 解决方案:检查负载是否过大,确认线路连接无误,必要时更换更大容量的断路器。
    2. 问题:断路器无法合闸
    - 解决方案:检查是否有过载或短路情况,清除故障后手动复位断路器。
    3. 问题:安装过程中螺丝难以紧固
    - 解决方案:使用适当工具,并确保螺丝孔清洁无杂质,避免因螺纹损坏而导致的紧固困难。

    总结和推荐


    综合评估
    该型号为W31-X2M1G-40的断路器具有高精度、高可靠性、高断路能力等特点,非常适合用于工业自动化和电力系统等领域。它不仅可以提供有效的电路保护,还能在复杂环境中保持良好的性能。
    推荐
    强烈推荐该型号断路器给需要高性能电路保护的工业用户。通过其优良的设计和制造工艺,用户可以显著提高系统的安全性和稳定性。同时,Potter & Brumfield提供的全面支持和优质的售后服务也为其增色不少。

W31-X2M1G-40参数

参数
额定电流 40A
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 旋钮
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W31-X2M1G-40厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W31-X2M1G-40数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W31-X2M1G-40 W31-X2M1G-40数据手册

W31-X2M1G-40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 37.4392 ¥ 318.2332
8+ $ 35.7513 ¥ 303.8861
15+ $ 34.782 ¥ 295.647
库存: 24
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 954.69
