4-2176398-1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 620KΩ ±1% 2W ±100ppm/℃ 2010
供应商型号: Q-4-2176398-1
供应商: 期货订购
标准整包数: 4000

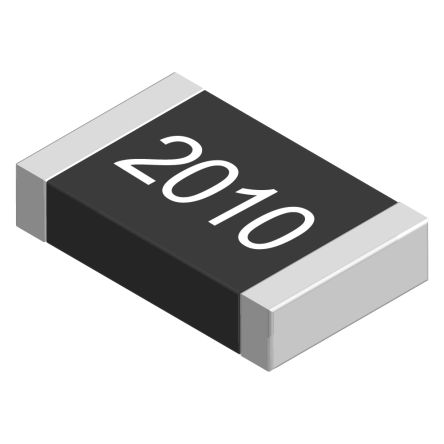

TE CONNECTIVITY 贴片电阻 4-2176398-1

4-2176398-1概述

    SMD High Power Resistors 技术手册

    1. 产品简介


    SMD High Power Resistors(表面贴装高功率电阻)是TE Connectivity推出的厚膜高功率设备系列,属于其广受欢迎的3522系列。这些电阻特别适合批量自动化装配,并适用于大多数应用。它们采用标准的7英寸卷盘包装,每卷包含2000个元件。电阻提供多种阻值范围,适用于各种电路设计需求。

    2. 技术参数


    - 额定功率: 2W @ 70°C
    - 阻值范围: 1Ω ~ 10MΩ
    - 阻值精度: ±1%,±5%
    - 温度系数:
    - 1Ω ~ 10Ω ≤ ±100 PPM/℃
    - 10Ω ~ 10MΩ ≤ ±100 PPM/℃
    - 最大工作电压: 200V
    - 最大过载电压: 500V
    - 绝缘耐压: 500V
    - 工作温度范围: -55℃ ~ 155℃
    - 引脚尺寸:
    - 长度 L: 5.00 ± 0.10 mm
    - 宽度 W: 2.50 ± 0.15 mm
    - 高度 H: 1.10 ± 0.10 mm

    3. 产品特点和优势


    这些高功率电阻的主要特点是:
    - 在70°C环境下额定功率为2W,具有高可靠性。
    - 适用于大批量自动化装配,提高了生产效率。
    - 阻值范围广泛,可以满足不同的电路设计需求。
    - 优秀的温度稳定性,适应极端工作环境。
    - 高过载能力和高绝缘耐压,保证长期稳定运行。

    4. 应用案例和使用建议


    这些高功率电阻非常适合用于电源管理、电机驱动和高压电路中。例如,在开关电源中,这些电阻可以有效地分担负载电流,确保电路稳定运行。在实际应用中,需要注意以下几点:
    - 在高温环境下使用时,需要根据图表进行降额处理,以确保器件的安全运行。
    - 在焊接过程中,需要严格控制焊接时间和温度,以防止焊点不良。
    - 长期暴露在潮湿环境中时,应定期检查器件的电阻变化情况,确保其性能稳定。

    5. 兼容性和支持


    这些电阻与市面上大多数表面贴装设备兼容,便于集成到现有的生产线上。TE Connectivity提供了详细的技术支持和售后服务,客户可以通过电子邮件、电话或在线聊天获取帮助。此外,这些电阻符合欧盟RoHS指令、PAHs指令和PFOS指令,且不含卤素,环保安全。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中出现焊点不良。
    - 解决办法: 严格按照焊接工艺规范操作,控制焊接时间和温度,确保焊点质量。

    - 问题2: 高温环境下器件表现不稳定。
    - 解决办法: 查看温度降额图表,根据实际环境温度进行适当的降额处理,以确保器件正常运行。

    - 问题3: 长时间暴露在潮湿环境中,电阻值发生变化。
    - 解决办法: 定期检查器件的电阻变化情况,必要时更换损坏的器件,确保电路的可靠性。

    7. 总结和推荐


    总体而言,SMD High Power Resistors以其高可靠性和广泛应用性成为电源管理和高压电路的理想选择。其广泛的阻值范围和高功率容量使其能够应对各种严苛的工作条件。TE Connectivity提供的详尽技术支持和完善的售后服务也增强了用户的信心。因此,强烈推荐在高功率和高压应用中使用这些电阻。

4-2176398-1参数

参数
电阻值 620KΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
通用封装 2010

4-2176398-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176398-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176398-1 4-2176398-1数据手册

4-2176398-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.917
40000+ ¥ 1.8843
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 7668
